3800 Anborrningsbygel, under tryck för järn -stål -AC-rör

Tillverkare:

Hawle

Anborrningsbygel av segjärn för trycksatt anborrning av gjutjärns-, stål- och asbestcementrör. Enkel montering tack vare flexibelt bygelband med gummiöverdrag. Utrustad med O-ringstätning, rostfria infästningar och skydd mot korrosion. Tryckklass PN 16.

DN/gga	RSK/art.nr
50/1"	3700 3016
50/11/4"	1037703
65/1"	3700 3716
65/11/4"	3700 3723
80/1"	3700 3916
80/11/4"	1037704
80/11/2"	3700 3927
80/2"	1038108

DN/gga	RSK/art.nr
100/1"	3700 4416
100/11/4"	1037712
100/11/2"	3700 4427
100/2"	1038116
125/1"	3700 4716
125/11/4"	3700 4723
125/11/2"	3700 4727
125/2"	1038120

DN/gga	RSK/art.nr
150/1"	3700 4916
150/11/4"	1037720
150/11/2"	3700 4927
150/2"	1038124
175/2"	3700 5330
200/1"	3700 5616
200/11/4"	1037721
200/11/2"	3700 5627

DN/gga	RSK/art.nr
200/2"	1038132
225/2"	3700 6130
250/1"	3700 6316
250/11/4"	1037722
250/11/2"	3700 6327
250/2"	3700 6330AZ
250/2"	1038140
300/1"	3700 6716

DN/gga	RSK/art.nr
300/11/4"	3700 6723
300/11/2"	3700 6727
300/11/4"	1037723
300/2"	3700 6730AZ
300/2"	1038157
350/11/2"	3700 7327
350/2"	3700 7330AZ
350/2"	3700 7330

DN/gga	RSK/art.nr
400/11/2"	3700 7627
400/2"	1038164
500/1"	3700 8216

Till kontakt

Produktbeskrivning

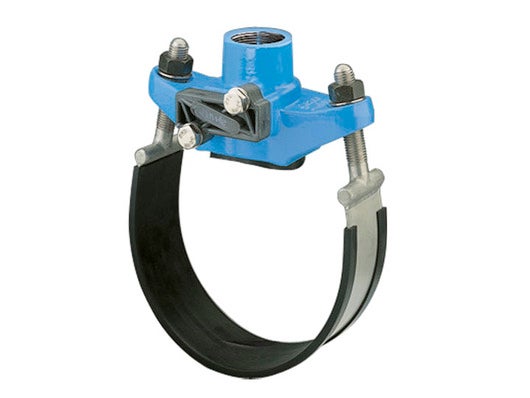

Anborrningsbygel Hawle 3800 är framtagen för säker och effektiv anborrning under tryck på gjutjärns-, stål- och asbestcementrör. Den robusta sadeln i epoxibehandlat segjärn kombineras med ett flexibelt bygelband av passiviserat rostfritt stål med elastomergummi, vilket möjliggör snabb och smidig montering även på ojämna rörytor. Bygeln är utrustad med rostfria bultar och kupolbrickor, samt invändiga gängor med integrerad korrosionsskyddsring som skyddar mot inkrustation.

En fast monterad, formanpassad sadeltätning i elastomer säkerställer tillförlitlig tätning mot rörkroppen. Kompakt överdel med skyddslock i glasfiberförstärkt POM är lätt att hantera vid både installation och underhåll. Produkten är fullt trycktestbar från båda håll och kan användas tillsammans med Hawle anborrningsapparater och avstängningsbleck (Nr. 5800, 5805 och 8401).

Anborrningsbygeln finns med invändigt gängat utlopp i dimensionerna 1" till 2", och passar rördimensioner från DN 50 upp till DN 1000 beroende på utförande. Tryckklass PN 16. Vid beställning ska rörmaterial och ytterdiameter anges för korrekt bygelutförande.

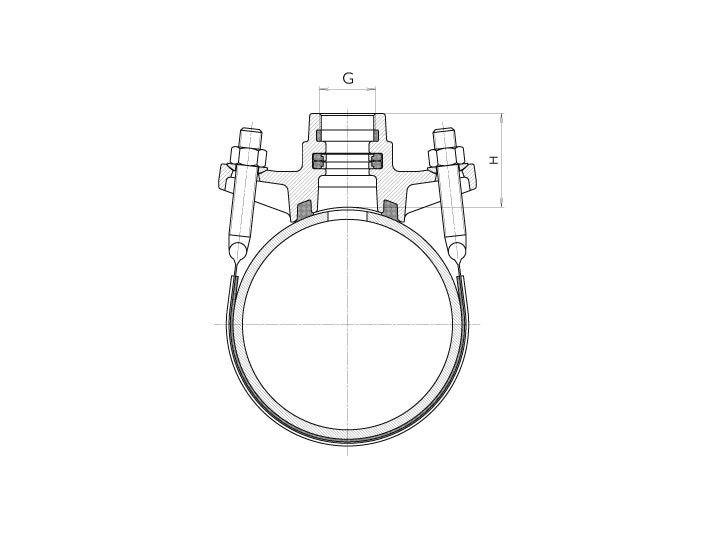

DN/gga	Artikelnummer	H (mm)	Längdspann (mm)	Vikt (kg)
50/1"	3700 3016	67	60-70	2,10
50/11/4"	1037703	70	60-70	2,10
65/1"	3700 3716	68	70-82	2,10
65/11/4"	3700 3723	71	70-82	2,10
80/1"	3700 3916	69	89-108	2,10
80/11/4"	1037704	72	89-108	2,70
80/11/2"	3700 3927	73	89-108	3,00
80/2"	1038108	78	89-108	3,10
100/1"	3700 4416	69	102-130	2,70
100/11/4"	1037712	72	102-130	2,70
100/11/2"	3700 4427	73	102-130	3,00
100/2"	1038116	78	102-130	3,10
125/1"	3700 4716	70	132-158	3,10
125/11/4"	3700 4723	73	132-158	2,75
125/11/2"	3700 4727	73	132-158	3,60
125/2"	1038120	78	132-158	3,00
150/1"	3700 4916	70	159-185	3,20
150/11/4"	1037720	73	159-185	3,30
150/11/2"	3700 4927	73	159-185	3,70
150/2"	1038124	78	159-185	3,80
175/2"	3700 5330	78	185-210	3,90
200/1"	3700 5616	82	219-244	4,00
200/11/4"	1037721	80	219-244	4,10
200/11/2"	3700 5627	80	219-244	4,30
200/2"	1038132	81	219-244	4,60
225/2"	3700 6130	83	225-250	4,70
250/1"	3700 6316	82	264-288	4,60
250/11/4"	1037722	82	264-288	4,70
250/11/2"	3700 6327	82	264-288	4,90
250/2"	3700 6330AZ	83	288-310	5,30
250/2"	1038140	83	264-288	5,30
300/1"	3700 6716	82	316-340	4,70
300/11/4"	3700 6723	82	316-340	4,70
300/11/2"	3700 6727	82	316-340	4,90
300/11/4"	1037723	82	316-340	4,70
300/2"	3700 6730AZ	83	335-360	5,40
300/2"	1038157	83	316-340	5,40
350/11/2"	3700 7327	78	355-380	7,00
350/2"	3700 7330AZ	78	390-410	7,70
350/2"	3700 7330	78	355-380	7,70
400/11/2"	3700 7627	78	415-440	7,40
400/2"	1038164	78	415-440	8,00
500/1"	3700 8216	78	518-535	8,00
