3810 ZAK Anborrningsbygel, under tryck för järn -stål -AC-rör

Tillverkare:

Hawle

Anborrningsbygel för trycksatt anborrning av segjärns-, stål- och asbestcementrör. Utrustad med gängfri ZAK-anslutning (typ 34 eller 46) för snabb och säker montering. Enkel installation med flexibelt bygelband. Tryckklass PN 16.

DN/Anslutning	RSK/art.nr
65/ZAK46	1038125
80/ZAK46	1038126
100/ZAK34	1038172
100/ZAK46	1038127
150/ZAK34	1038173
150/ZAK46	1038128
200/ZAK46	1038129
200/ZAK34	1038174

DN/Anslutning	RSK/art.nr
300/ZAK46	1038166
400/ZAK46	1038168

Till kontakt

Produktbeskrivning

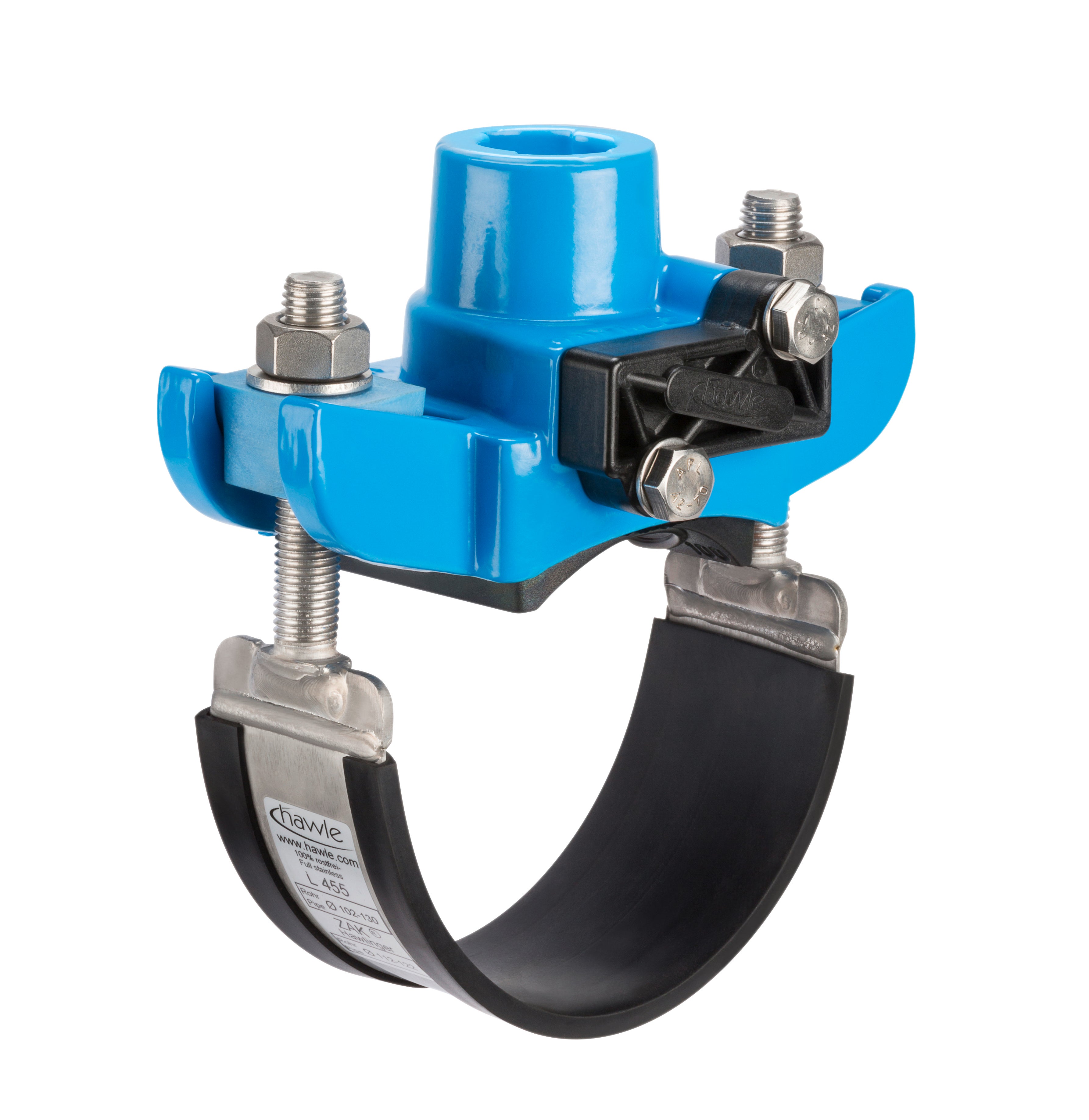

Hawle 3810 är en robust och flexibel anborrningsbygel för trycksatt installation på segjärns-, stål- och asbestcementrör. Den är utrustad med ZAK-bajonettanslutning, helt fri från gängor, vilket möjliggör en snabb och säker koppling mot serviceventiler och kopplingar med ZAK-spigot. Bygeln finns i versionerna ZAK 34 för upp till Ø 25 mm borrning och ZAK 46 för upp till Ø 35 mm.

3810 monteras enkelt tack vare det flexibla bygelbandet med gummiöverdrag som formar sig mot rörytan och ger god kontaktvinkel och jämnt åtdragningsmoment. Sadeltätningen är anpassad till rördiametern och är fast monterad i sadeln för maximal tätning och minimalt underhåll. Konstruktionen möjliggör både horisontell och vertikal anborrning under tryck.

Vid beställning anges rörmaterial, ytterdiameter och önskad ZAK-typ. Bygeln kan kombineras med Hawles tryckborrutrustning och avstängningsbleck för komplett installation. Tryckklass PN 16. Finns i DN 65 till DN 500.

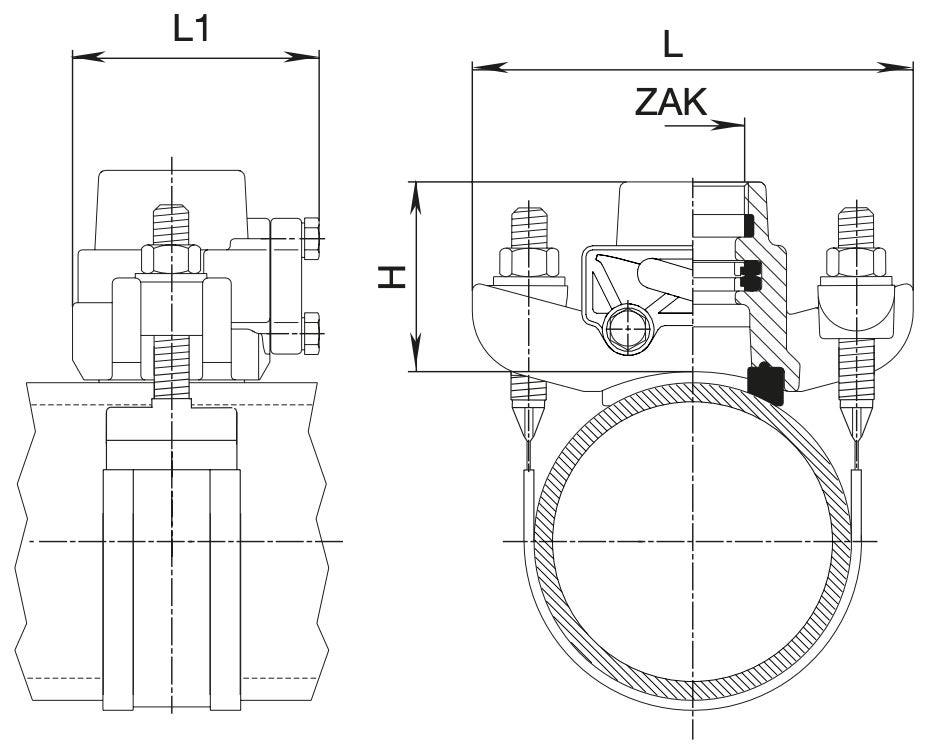

DN/Anslutning	Artikelnummer	H (mm)	L (mm)	L1 (mm)	Längdspann (mm)	Vikt (kg)
65/ZAK46	1038125	84	200	112	75-83	3,74
80/ZAK46	1038126	84	200	112	90-105	3,68
100/ZAK34	1038172	84	200	112	112-122	3,37
100/ZAK46	1038127	84	200	112	112-122	3,38
150/ZAK34	1038173	84	200	112	166-177	3,49
150/ZAK46	1038128	84	200	112	166-177	3,88
200/ZAK46	1038129	84	200	112	216-227	4,01
200/ZAK34	1038174	84	200	112	216-227	3,62
300/ZAK46	1038166	84	200	112	323-330	4,36
400/ZAK46	1038168	84	200	112	420-432	4,69
