5262 ZAK anborrningskoppling, trycklös anborrning för PE/PVC-rör

Tillverkare:

Hawle

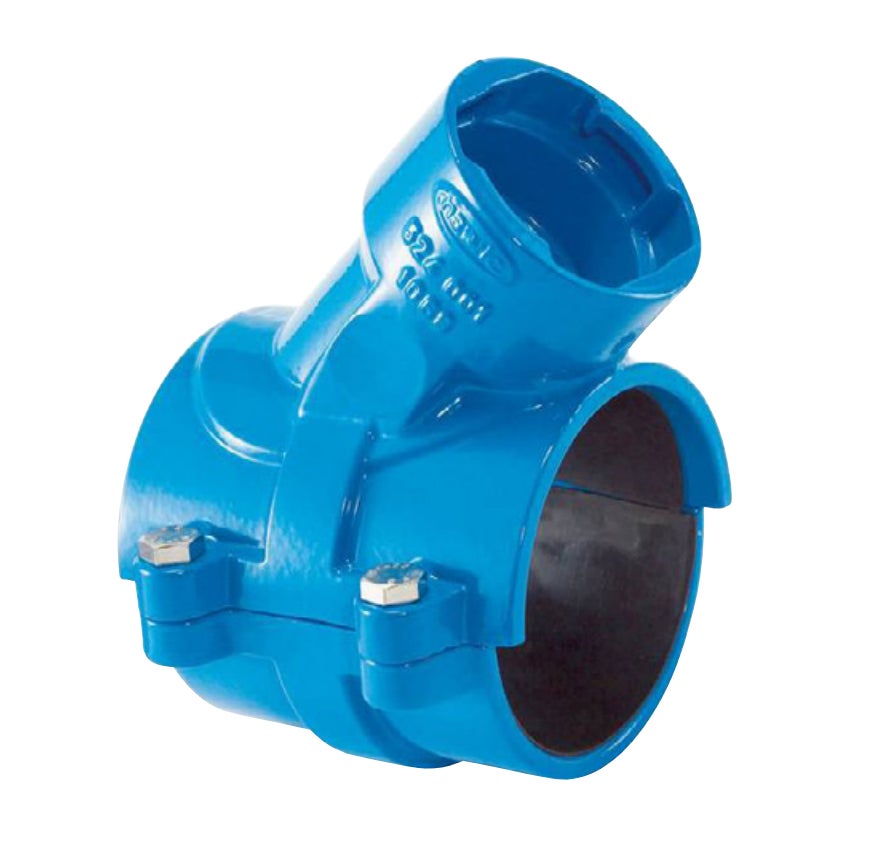

ZAK anborrningskoppling 5262 med 45° utlopp för PE/PVC-rör. Gänglös bajonettanslutning med dubbel O-ringstätning ger snabb och säker installation. Max arbetstryck 10 bar.

Utförande	RSK/art.nr
63mm/ZAK69	5262 0030
75mm/ZAK69	5262 3700
90mm/ZAK69	5262 3900
110mm/ZAK69	5262 4400
140mm/ZAK69	5262 4700
160mm/ZAK69	5262 4900
225mm/ZAK69	5262 5600

Till kontakt

Produktbeskrivning

ZAK anborrningskoppling Nr. 5262 är avsedd för enkel och pålitlig anborrning på PE- och PVC-rör. Utrustad med en ZAK69-anslutning i 45° vinkel och ett gänglöst bajonettsystem som möjliggör snabb och verktygsfri montering. Produkten har ett robust hus av segjärn (GJS-400), epoxipulverbelagt för lång hållbarhet, och tätning sker via en dubbel O-ringsprofil i elastomer, vilket ger en säker och flexibel tätning även vid rörelser i rörledningen.

Kopplingen är anpassad för vatten- och avloppsapplikationer med ett max. arbetstryck på 10 bar. Halvskalor i sadeln är kalibrerade för exakt passning mot rörens yttre diameter. Produkten passar rördimensioner från 63 till 225 mm och upp till 50 mm borrdiameter.

Tillkoppling sker enkelt till servisventil ZAK 69 (nr 2616) eller annan ZAK-komponent. För användning med anborrningsapparat krävs ZAK-adapter nr 5895 och nippel nr 3721.

För optimal installation bör ett sidledsavstånd på minst 1 × DN hållas mellan sadlar eller mot flänsar/styrrör.

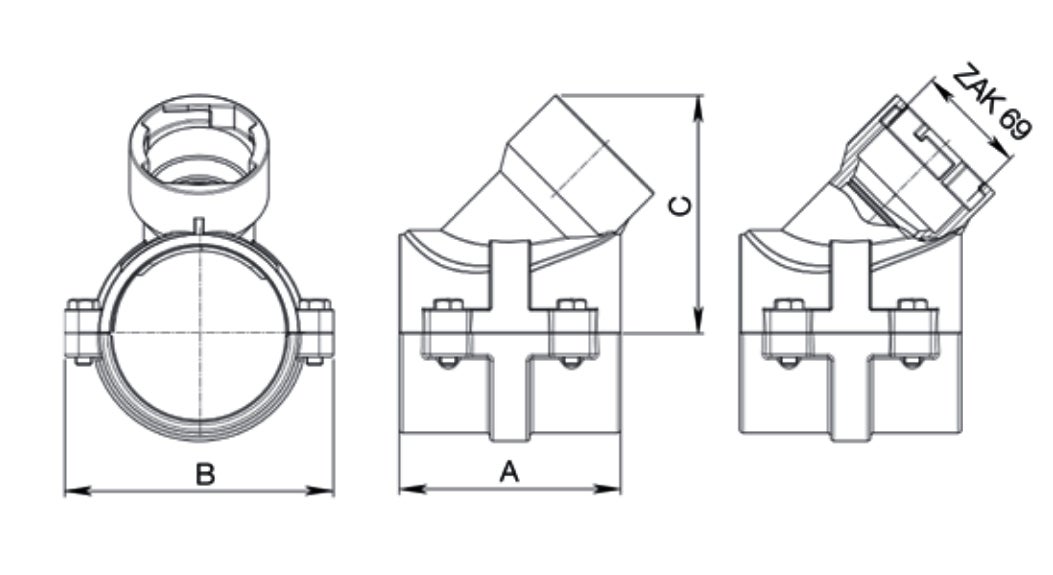

Utförande	Artikelnummer	A (mm)	B (mm)	C (mm)	Vikt (kg)
63mm/ZAK69	5262 0030	100	125	140	3,15
75mm/ZAK69	5262 3700	130	135	150	3,70
90mm/ZAK69	5262 3900	140	150	150	4,12
110mm/ZAK69	5262 4400	140	170	150	4,20
140mm/ZAK69	5262 4700	140	204	175	5,60
160mm/ZAK69	5262 4900	140	230	190	6,36
225mm/ZAK69	5262 5600	140	300	220	10,00
