9911 Filter
Tillverkare:
Hawle
Y-filter med sidoplacerad serviceöppning och rostfritt finmaskigt dubbelsil.
-
DN/YD RSK/art.nr 50 9911 NG280130
65 9911 NG280137
80 9911 NG280139
100 9911 NG280144
150 9911 NG280149
200 9911 5014619
Byggvarubedömd produkt - Id: 179952, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning

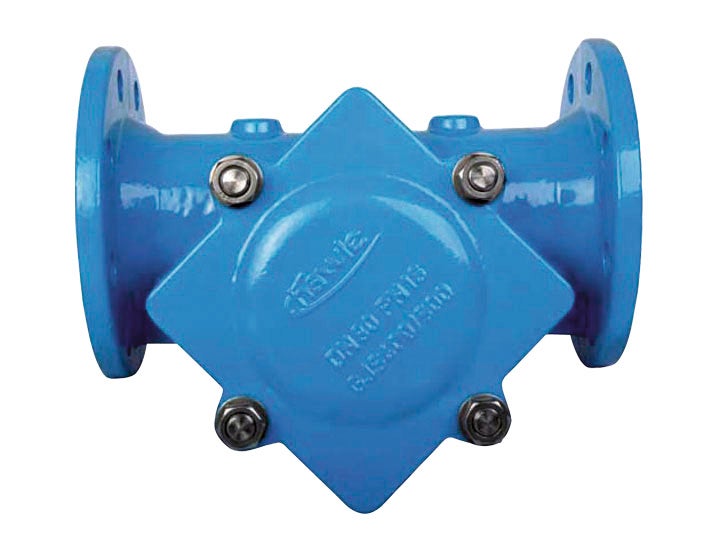

Hawle 9911 är ett Y-filter med sidoplacerad serviceöppning, utformat för att skydda rörledningar och anläggningar genom att avlägsna partiklar större än 0,5–0,6 mm. Det finmaskiga dubbelsilnätet i rostfritt stål säkerställer effektiv filtrering. Filterhuset är epoxibelagt enligt doppmetod för högklassigt korrosionsskydd. Konstruktionen möjliggör enkel rengöring och underhåll, och filtret kan installeras i horisontella, snedställda eller vertikala rörledningar, förutsatt att mediet flödar från topp till botten. Den nya designen erbjuder avsevärt högre flödeskapacitet.

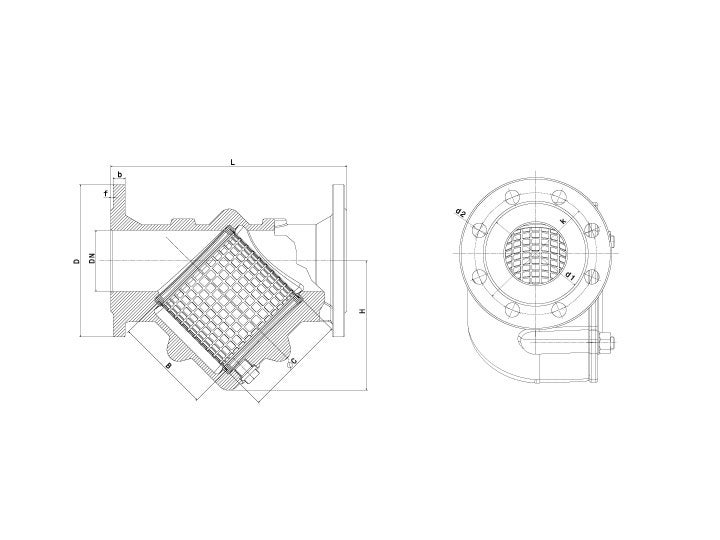

| DN/YD | PN | Artikelnummer | Antal bultar | b (mm) | B (mm) | Bultar gänga | C (mm) | D (mm) | d1 (mm) | d2 (mm) | f (mm) | H (mm) | k (mm) | L (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 16 | 9911 NG280130 | 4 | 1 | 19 | M16 | 1 | 165 | 99 | 19 | 3 | 120 | 1 | 230 | 12,00 |
| 65 | 16 | 9911 NG280137 | 4 | - | 20 | M16 | 136 | 185 | 122 | 18 | 3 | 170 | - | 290 | 19,30 |
| 80 | 16 | 9911 NG280139 | 8 | - | 19 | M16 | 136 | 200 | 132 | 19 | 3 | 170 | - | 310 | 21,00 |
| 100 | 16 | 9911 NG280144 | 8 | - | 19 | M16 | 170 | 220 | 156 | 19 | 3 | 205 | - | 350 | 34,00 |
| 150 | 16 | 9911 NG280149 | 8 | - | 19 | M16 | 248 | 285 | 211 | 23 | 3 | 298 | - | 480 | 56,00 |
| 200 | 16 | 9911 5014619 | 8 | - | 20 | M20 | 322 | 340 | 266 | 23 | 3 | 379 | - | 600 | 107,00 |
