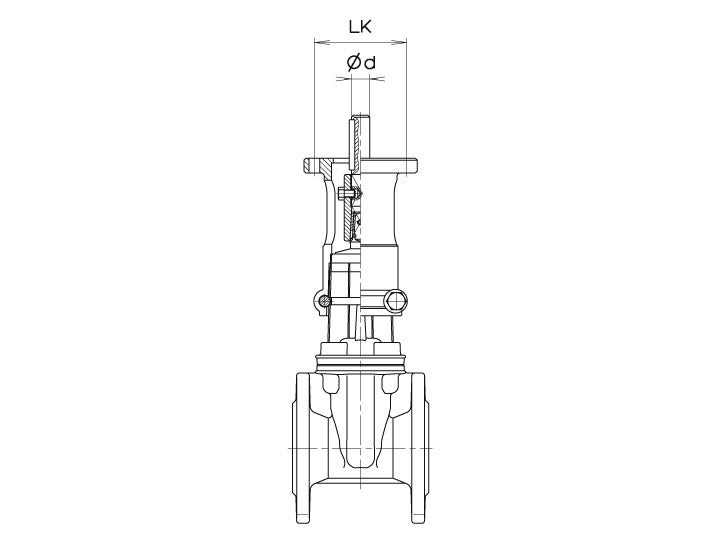

4000 ELE3 Slussventil förberedd för elektriskt manöverdon

Tillverkare:

Hawle

Slussventil nr4000ELE3 är förberedd för montage -och manövrering med elektriskt ställdon (ställdon beställs separat, ingår ej)

DN	RSK/art.nr
50	4000ELE3 3000
65	4000ELE3 3700
80	4000ELE3 3900
200	5019781

Till kontakt

Produktbeskrivning

Ventilen är mjuktätande och har ett slätt, rakt genomlopp med extremt låg manöverkraft. Den är tillverkad i segjärn (EN-GJS-400-15) och skyddas invändigt och utvändigt med en epoxypulverbeläggning på minst 250 µm enligt RAL-GZ 662, vilket ger ett utmärkt skydd mot korrosion även i krävande miljöer.

Spindeln är tillverkad i duplexstål med låg friktion. Käglan är flexibel och helöverdragen med vulkaniserat elastomer, och kägelmutter med extra lång gänga säkerställer höga moment utan skador. Glidskivor och kullager minimerar slitage och ger en lång livslängd.

Ventilen är lämplig för drift med automatisk styrning och kan enkelt uppgraderas med lägesindikator. Utföranden finns tillgängliga för DN 50 till DN 600. Monteringsflänsar enligt EN 1092-2, kort bygglängd enligt EN 558-1 GR 14.

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring
