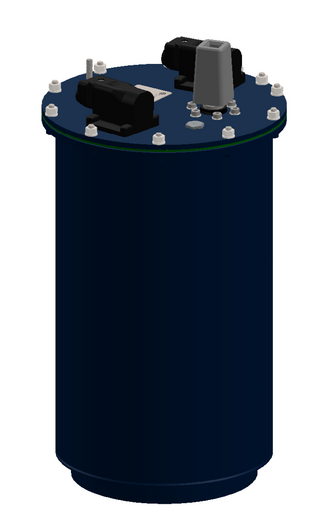

3S 500 D Elektriskt ställdon

Tillverkare:

3S Antriebe GmbH

Elektriskt flervarvsställdon för automatisering av markförlagda ventiler. Fem utföranden med upp till 550 Nm, integrerad styrning och kapslingsklass IP68. För motor- och manuell manövrering.

nm	RSK/art.nr
175	71 500 D-175
225	71 500 D-225
350	71 500 D-350
450	71 500 D-450
550	71 500 D-550

Till kontakt

Produktbeskrivning

3S 500 D är ett elektriskt flervarvsställdon för automatisering av slussventiler samt vridspjällventiler och kulventiler med lämplig växel. Det är utvecklat för markförlagda installationer och finns i fem utföranden med momentbegränsning upp till 175, 225, 350, 450 eller 550 Nm.

Ställdonet har 550 W effekt, ventilanslutning F14 enligt EN ISO 5210 och ett pulverlackerat hölje av rostfritt stål. Kapslingsklassen är IP68 (2 m). Motor- och manuell manövrering kombineras med läges- och momentberoende frånkoppling. Den integrerade styrningen har fieldbus gränssnitt för anslutning till ett överordnat system.

Ställdonet kan installeras under betäckning utan en traditionell ventilbrunn. Strömförsörjning och kommunikationsutförande anpassas till installationen. Batteripack, montageplatta och mekanisk lägesindikering väljs separat.

* Max varvtal gäller upp till cirka 50 % av max vridmoment. Max vridmoment gäller upp till cirka 30 % av max varvtal. De två maxvärdena gäller alltså inte samtidigt.

nm	Artikelnummer	Beskrivning
175	71 500 D-175	Upp till 175 Nm · max 45 varv/min*
225	71 500 D-225	Upp till 225 Nm · max 34 varv/min*
350	71 500 D-350	Upp till 350 Nm · max 22 varv/min*
450	71 500 D-450	Upp till 450 Nm · max 17 varv/min*
550	71 500 D-550	Upp till 550 Nm · max 14 varv/min*
