AVGARNRF

Byggvarubedömd produkt - Id: 113123, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.

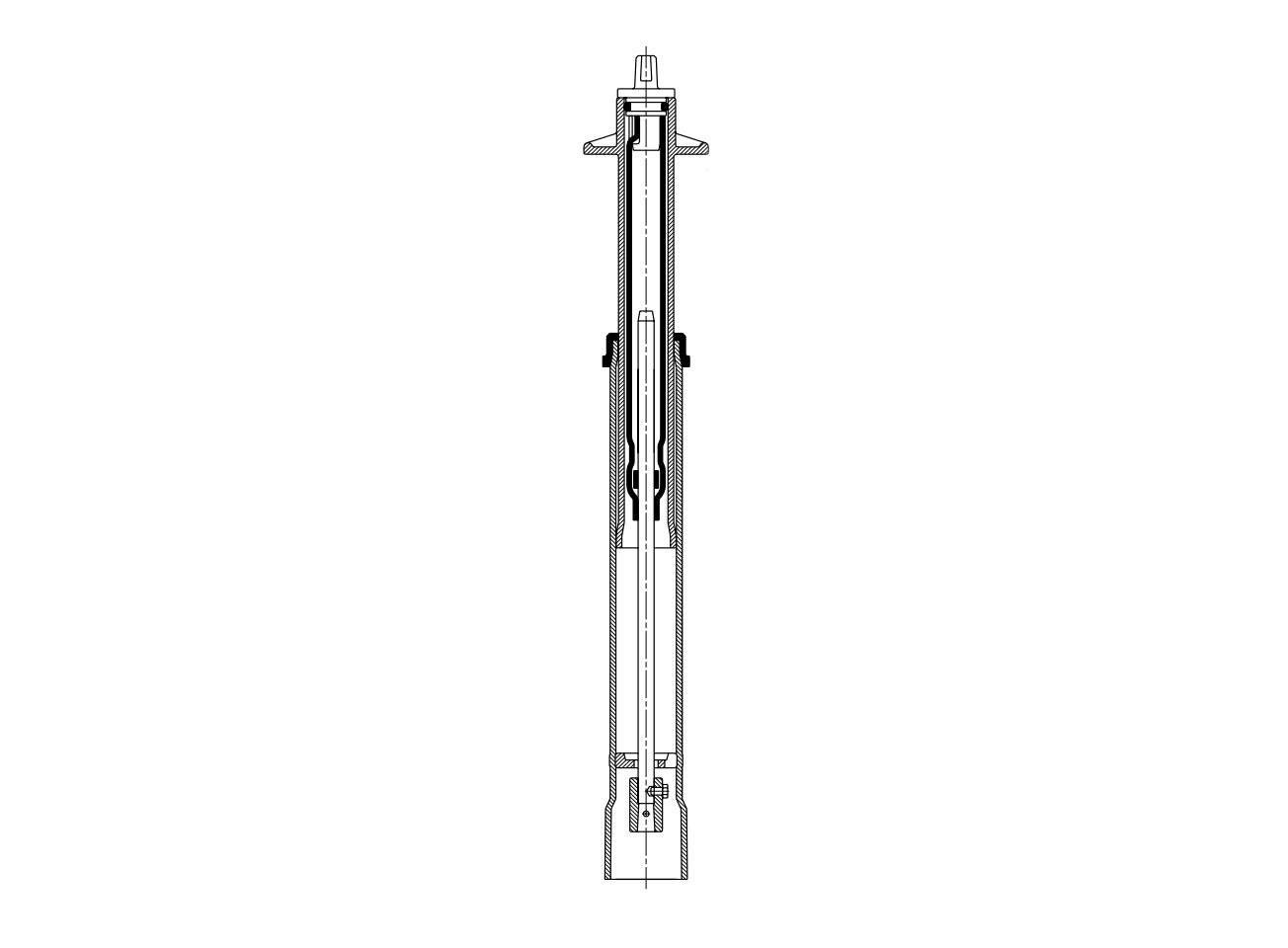

Garnityr för slussventil/vridspjällsventil, rostfria

Tillverkare:

Hawle

Teleskopiskt, rostfritt och syrafast garnityr för slussventiler/vridspjällsventiler E2/E3. För vridspjällsventiler gäller endast DN50-200. Enkel gänganslutning ger tät förbindning mot ventilen. Garnityret är tätat mot inläckage av föroreningar. Robust konstruktion för lång livslängd i markförlagda VA-installationer.

  • Anslutning / Längd (mm) RSK/art.nr
    50-200 / 450-650

    4219670
    50-200 / 600-950

    4269743
    50-200 / 800-1300

    4269714
    50-200 / 1200-2000

    4269715
    50-200 / 1800-3200

    4269716
    50-200 / 2700-5000

    4219672
    250-350 / 1200-2000

    4269749
    250-350 / 1800-3200

    4269750
  • Anslutning / Längd (mm) RSK/art.nr
    250-350 / 2700-5000

    4219673
    250-350 / 490-640

    4219671
    250-350 / 600-950

    4269751
    250-350 / 800-1300

    4269748
    400 / 600-900

    4219676
    400 / 800-1300

    4219677
    400 / 1200-2000

    4219678
    400 / 1800-3200

    4219679
  • Anslutning / Längd (mm) RSK/art.nr
    400 / 2700-5000

    4219680
    500-600 / 700-900

    4219681
    500-600 / 800-1100

    4219682
    500-600 / 1200-1900

    4219683
    500-600 / 1800-3100

    4219684
    500-600 / 2800-5000

    4219685
Till kontakt

Byggvarubedömd produkt - Id: 113123, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.

Produktbeskrivning

Teleskopiskt, rostfritt och syrafast garnityr för slussventiler/vridspjällsventiler E2/E3. För vridspjällsventiler gäller endast DN50-200. Utformat med enkel gänganslutning för en tät och säker förbindning mot ventilen. Garnityret är skyddat mot inläckage av föroreningar med gummidamask och elastomertätning.
Byggt med robust konstruktion: övre och nedre spindelstång i rostfritt stål A4, skyddsrör i PE, klämring och gummidamask i elastomer samt spindelhylsa och spindeltopp i blyfri mässing. Komplett med rostfri skruv och saxpinne för säker montering.
Avsett för användning med nedgrävda slussventiler i markförlagda VA-system. Finns i ett brett spann av längder (upp till 5 m) och dimensioner 50 till 600 för flexibel anpassning till olika installationsförhållanden.

Material
Övre skyddsrör

PE
Övre spindelstång

Rostfritt stål A4
Gummidamask

Elastomer
Klämring

Elastomer
Nedre skyddsrör

PE
Nedre spindelstång

Rostfritt stål A4
Stoppring

PE
Spindelhylsa

CC761S
Spindeltopp

CC761S
Anslutning / Längd (mm) Artikelnummer Längd (mm) Vikt (kg)
50-200 / 450-650 4219670 450-650 4,00
50-200 / 600-950 4269743 600-950 3,77
50-200 / 800-1300 4269714 800-1300 4,00
50-200 / 1200-2000 4269715 1200-2000 3,77
50-200 / 1800-3200 4269716 1800-3200 8,00
50-200 / 2700-5000 4219672 2700-5000 10,20
250-350 / 1200-2000 4269749 1200-2000 4,50
250-350 / 1800-3200 4269750 1800-3200 8,00
250-350 / 2700-5000 4219673 2700-5000 12,50
250-350 / 490-640 4219671 490-640 5,00
250-350 / 600-950 4269751 600-950 2,20
250-350 / 800-1300 4269748 800-1300 3,10
400 / 600-900 4219676 600-900 6,08
400 / 800-1300 4219677 800-1300 7,85
400 / 1200-2000 4219678 1200-2000 11,06
400 / 1800-3200 4219679 1800-3200 16,35
400 / 2700-5000 4219680 2700-5000 24,29
500-600 / 700-900 4219681 700-900 6,99
500-600 / 800-1100 4219682 800-1100 7,87
500-600 / 1200-1900 4219683 1200-1900 11,40
500-600 / 1800-3100 4219684 1800-3100 16,70
500-600 / 2800-5000 4219685 2800-5000 25,19
