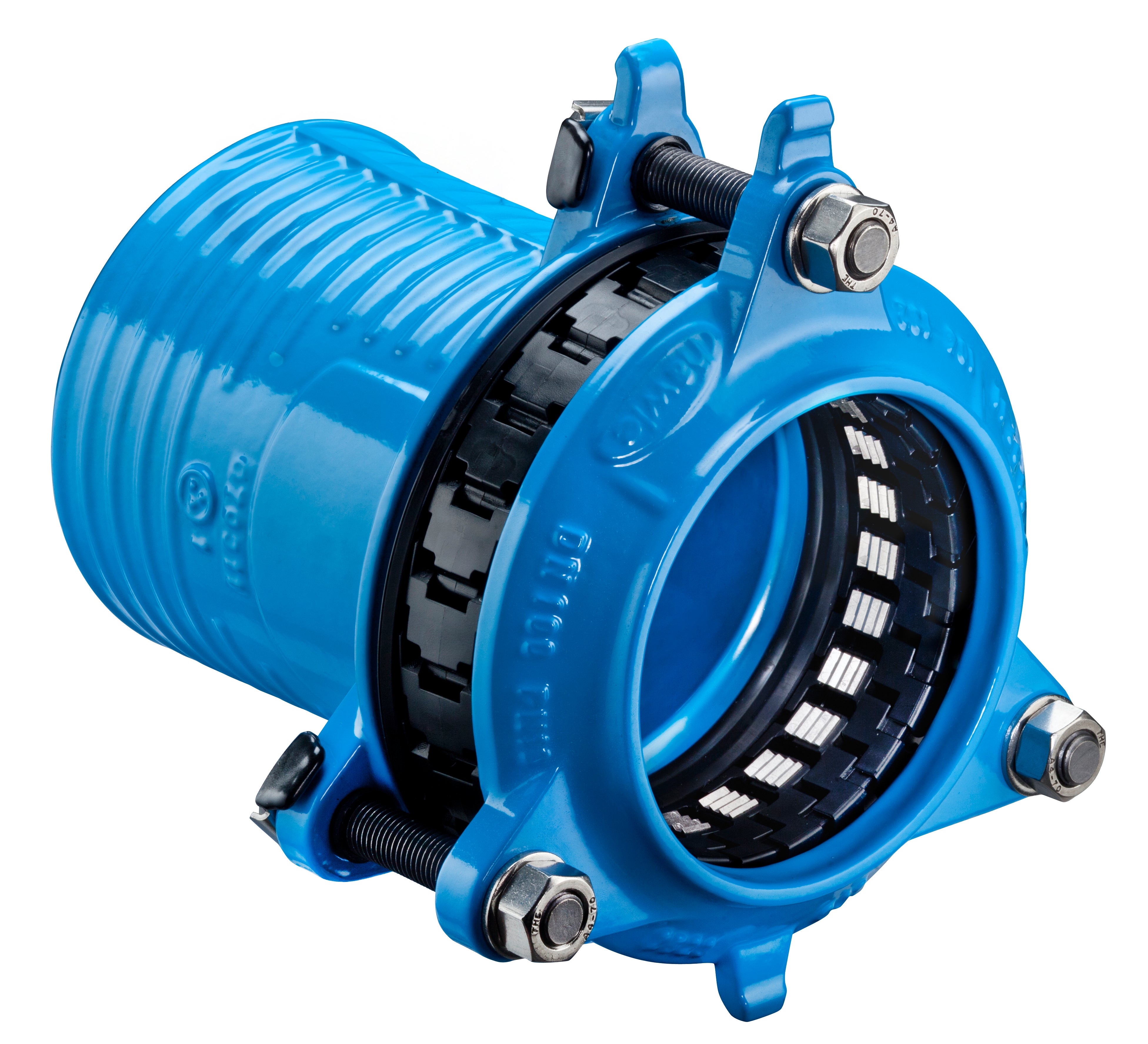

7980 Synoflex Ändhuv

Synoflex ändhuv nr 7980 är en dragsäker universalkoppling avsedd för tät och säker avslutning eller anslutning av trycksatta vattenledningar inom VA. Produkten uppfyller kraven enligt EN 14525 och är konstruerad för att ge en tillförlitlig, mekaniskt låst anslutning mot ett brett spektrum av rörmaterial.

Kopplingen är dragsäker på rör av stål, segjärn och koppar samt på PE- och PVC-rör när dessa installeras enligt gällande monteringsanvisningar. För PE-rör i SDR 11 och SDR 7,4 uppnås dragsäker funktion utan stödhylsa. För PE-rör i SDR 17 krävs användning av stödhylsa för att uppnå dragsäker anslutning. Om stödhylsa inte används på rördimensioner eller SDR-klasser där detta krävs, fungerar kopplingen som tät men inte dragsäker.

Hus och gland är tillverkade i segjärn EN-GJS-420-15 enligt EN 1563 och är invändigt och utvändigt epoxipulverbelagda enligt DIN 30677-2 med en minsta skikttjocklek om 250 µm. Konstruktionen är utformad så att åtdragningskrafter inte överbelastar packningen, utan tas upp av segjärnskroppen, vilket bidrar till lång livslängd och hög driftsäkerhet.

Tätningen sker med flexibel EPDM-packning enligt EN 681-1, godkänd för dricksvatten. Den flexibla Synoflex-ringen i POM säkerställer jämn tryckfördelning runt röret, medan låskilar i korrosionsbeständigt material ger effektiv draghållfasthet. Varje stödelement är försett med låsbleck för säker fixering. Bultar och muttrar är tillverkade i rostfritt stål A4 enligt EN ISO 3506-1 och -2 och är belagda för att förhindra skärning. Bulthuvuden är försedda med låsanordning i rostfritt stål med skydd av elastomer, och bultarna är vändbara 180° för förenklat montage.

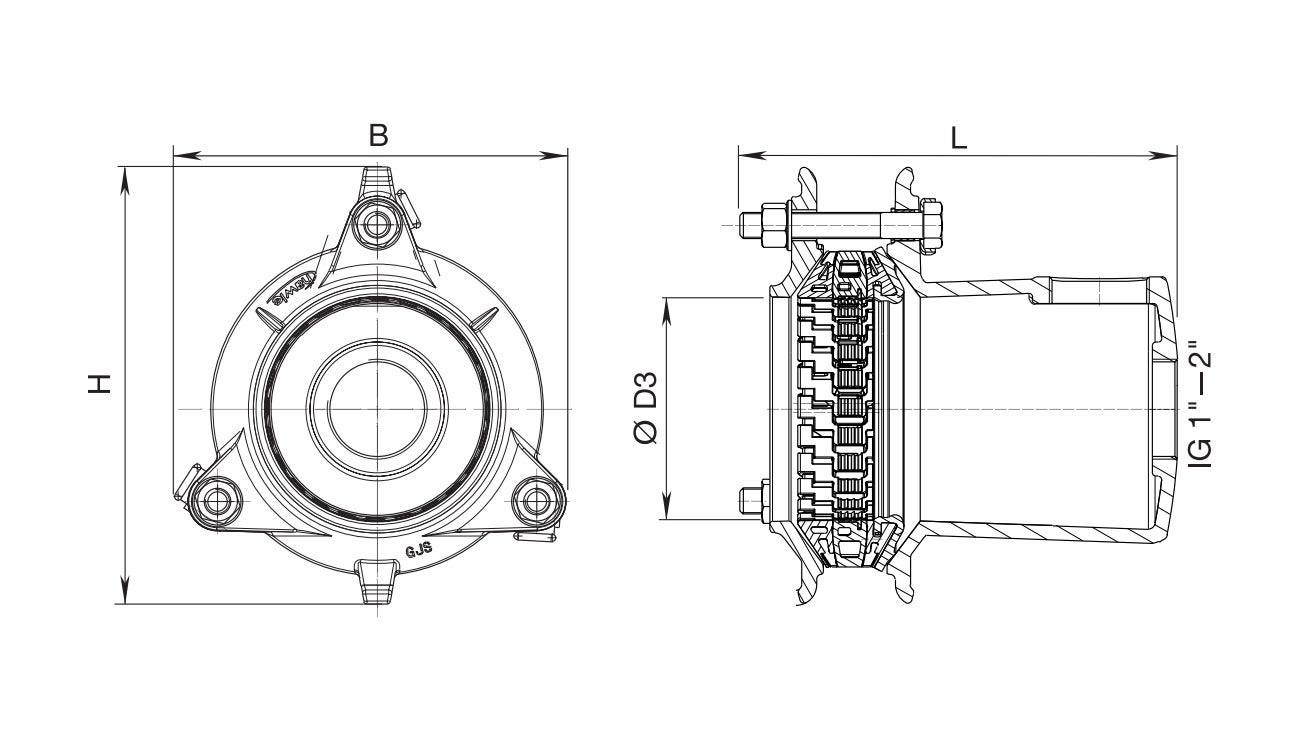

Synoflex ändhuv nr 7980 tillåter vinkelavvikelser upp till ±8° och kan levereras med eller utan invändig gänga. Invändig gänga finns i DN 25–50 i axiellt eller radiellt utförande, där DN 50 med axiell invändig gänga är standardutförande.

Produkten finns i dimensioner från DN 50 till DN 400 och är avsedd för VA-installationer där både tätning och definierad draghållfasthet krävs, exempelvis vid ändavslut, proppning eller anslutning mot befintliga ledningar.
