4420 E3 Combiflex

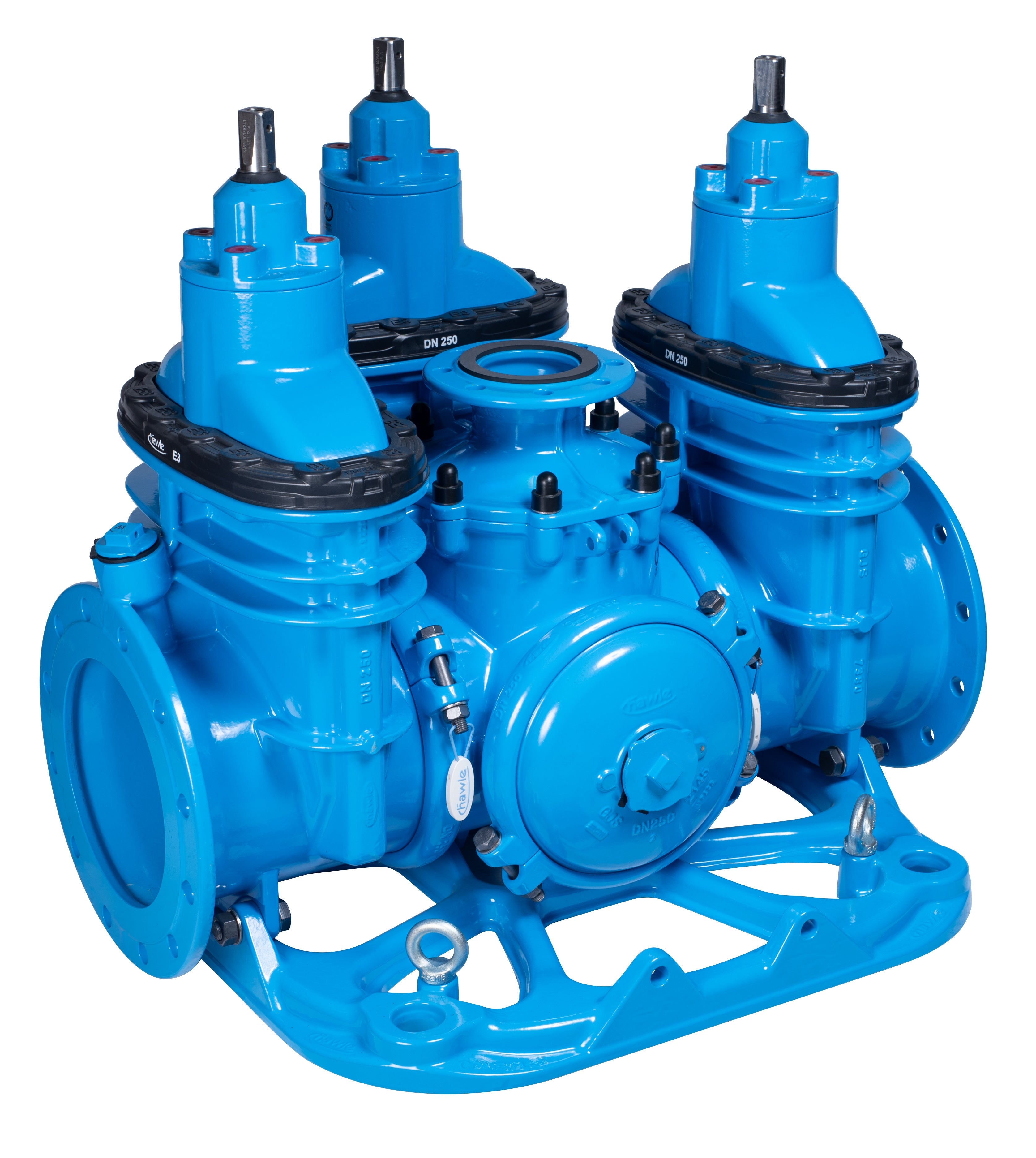

Slussventil Nr. 4420E3 – Hawle-Combiflex är en fullt modulär E3-ventil för flexibla ventilkombinationer i dimensioner DN 150 till DN 300 (400). Den är särskilt utvecklad för komplexa nätverk där flera funktioner som reducering, vertikala uttag, flänsanslutningar och serviceventiler kan behövas i ett kompakt utrymme.

Ventilen bygger på Hawles beprövade E3-plattform och uppfyller EN 1171, EN 1074-1 och EN 1074-2. Den är försedd med glidskivor och (från DN 250) kullager, vilket möjliggör mycket låg manöverkraft även efter långvarig drift. Spindeln är tillverkad i slipat duplexstål med låg friktion, och ventilen är 100 % anpassad för nedgrävning samt rengöring med renspig.

Ventilens kropp, överdel och mellanfläns är tillverkade i segjärn enligt EN-GJS-400-15 och belagda invändigt och utvändigt med epoxipulver (≥250 μm) enligt RAL-GZ 662. Kägla av segjärn är helöverdragen med vulkaniserat elastomer, vilket ger dämpad gång och pålitlig tätning. Den överdimensionerade kägelmuttern tillåter höga brytmoment.

Med Hawle-Combiflex-systemet kan ventilen kombineras med reducerade utgångar till valfria utgångar (DN80-DN400), vertikala utlopp, sensoranslutningar och andra moduler via ZAK-kopplingar. Alla moduler är utbytbara utan att hela enheten behöver demonteras. Monteringsramen är försedd med fästöglor för enkel hantering och infästning.

Ventilen kan levereras med handratt, spindelförlängare eller ställdon (anges vid beställning). Andra tillbehör inkluderar ZAK-uttag, stödhylsor, blindlock och montagesatser.

Ventilen är särskilt lämpad för komplexa anläggningar inom vattenförsörjning där flera funktioner ska samlas på ett effektivt sätt – utan att kompromissa med drift, servicebarhet eller utrymmeskrav.
