8535 Böj 90 gr PE/PVC
Tillverkare:
Hawle

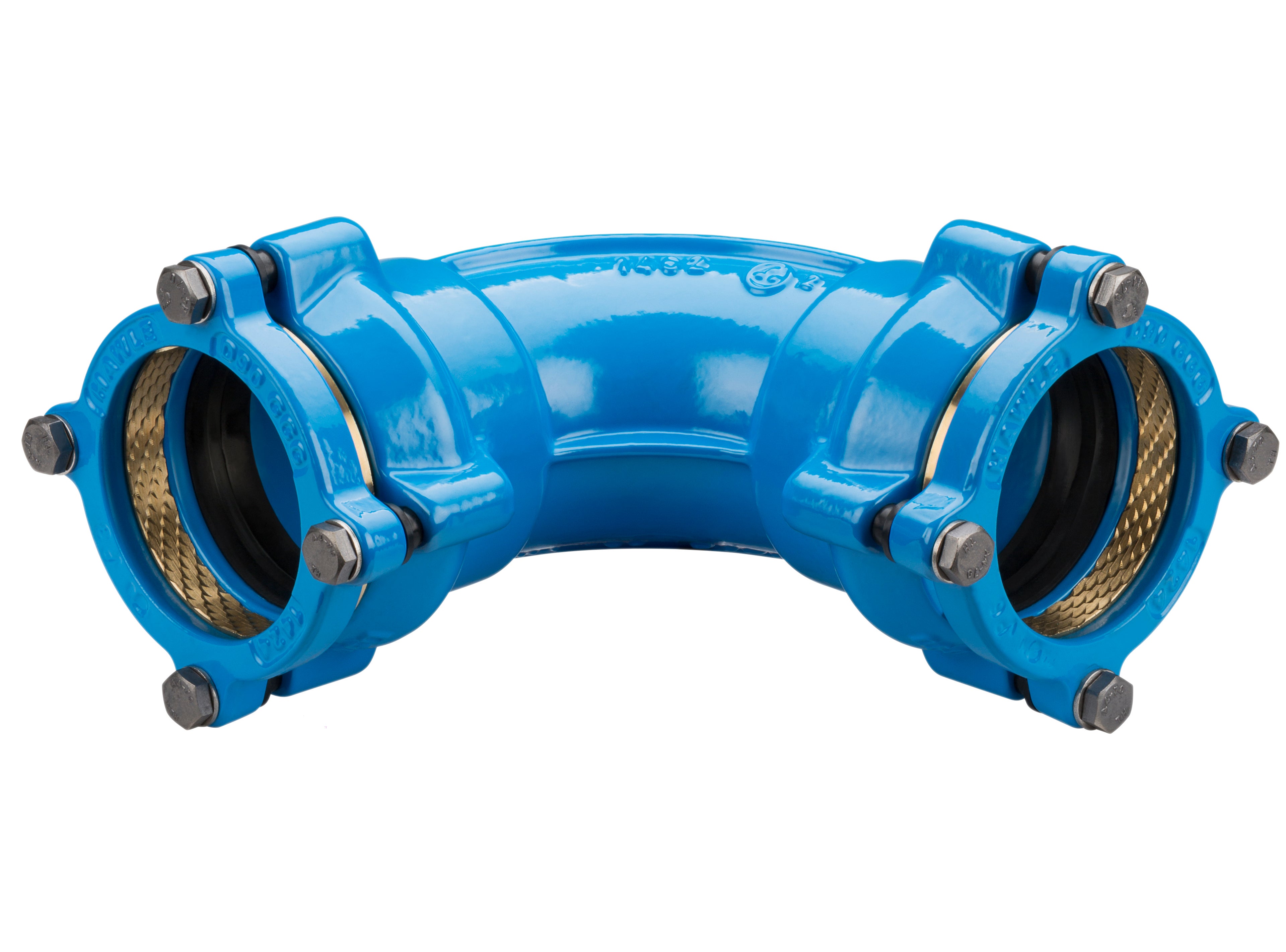

90° böj med två muffanslutningar i System 2000. Dragfast och flexibel lösning för trycksatta ledningar.
-
YD RSK/art.nr 63 2440414
75 2440415
90 2440416
110 2440417
125 2440418
140 2440419
160 2440420
180 2440421
-
YD RSK/art.nr 200 2440422
225 2440423
250 8535 6700
280 8535 6500
315 8535 6900
Produktbeskrivning
Hawle 8535 är en 90° böj med två muffar för användning i trycksatta vattenledningar när ledningen behöver styras runt hinder eller anpassas till befintliga nät på begränsad yta. Kopplingen tillverkas i segjärn (EN-GJS) och är invändigt och utvändigt epoxibelagd enligt GSK-standard för långvarigt korrosionsskydd. Konstruktionen ger säker tätning för VA-nät, industriella anläggningar och infrastrukturprojekt där driftsäkerhet och enkel montering är viktig.

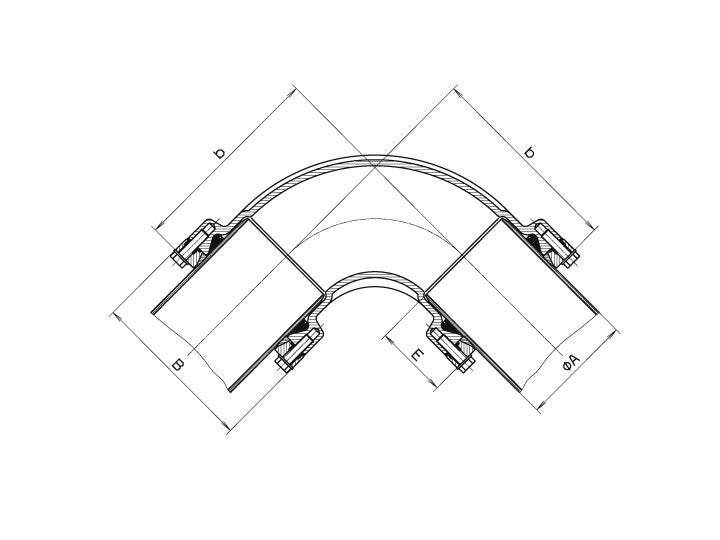

| YD | PN | Artikelnummer | ØA (mm) | b (mm) | B (mm) | E (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|
| 63 | 16 | 2440414 | 63 | 153 | 124 | 80 | 4,20 |
| 75 | 16 | 2440415 | 75 | 170 | 138 | 82 | 5,50 |
| 90 | 16 | 2440416 | 90 | 188 | 152 | 85 | 6,40 |
| 110 | 16 | 2440417 | 110 | 213 | 172 | 85 | 9,20 |
| 125 | 16 | 2440418 | 125 | 240 | 193 | 87 | 11,70 |
| 140 | 16 | 2440419 | 140 | 246 | 210 | 93 | 13,50 |
| 160 | 16 | 2440420 | 160 | 283 | 236 | 105 | 19,60 |
| 180 | 16 | 2440421 | 180 | 280 | 258 | 113 | 24,00 |
| 200 | 16 | 2440422 | 200 | 303 | 284 | 125 | 33,70 |
| 225 | 16 | 2440423 | 225 | 353 | 314 | 128 | 43,00 |
| 250 | 16 | 8535 6700 | 250 | 377 | 347 | 145 | 55,90 |
| 280 | 16 | 8535 6500 | 280 | 430 | 376 | 148 | 69,00 |
| 315 | 16 | 8535 6900 | 315 | 506 | 422 | 174 | 101,00 |
