8545

8545 Böj 45 gr PE/PVC

Tillverkare:

Hawle

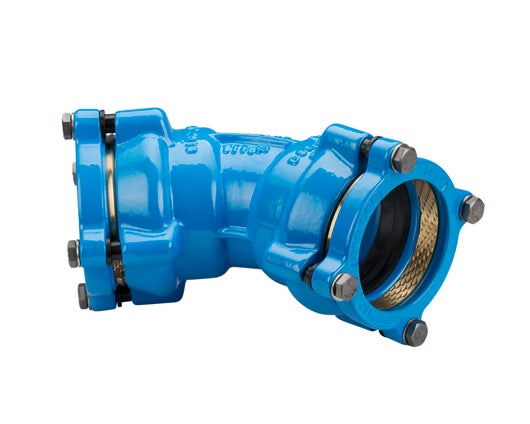

Vinkelkoppling 45° Nr. 8545, System 2000. För PE- och PVC-rör upp till PN 16. Absolut dragsäker och enkel att montera och demontera. Läpptätning ger smidig montering. Separat dragsäkert system aktiveras vid åtdragning av låsringen.

  • YD RSK/art.nr
    63

    2440437
    75

    2440438
    90

    2440439
    110

    2440440
    125

    2440441
    140

    2440442
    160

    2440443
    180

    2440444
  • YD RSK/art.nr
    200

    2440445
    225

    2440446
    250

    8545 6300
    280

    8545 6500
    315

    8545 6700
Till kontakt

Produktbeskrivning

Vinkelkoppling 45° Nr. 8545, System 2000, för PE-rör enligt EN 12201/DIN 8074 och PVC-rör enligt EN ISO 1452-2. Utvecklad för flexibel montering, reparation och utbyggnad av nya och befintliga nätverk – utan svetsning och med minimal monteringkraft.
Röret tätas med en läpptätning, vilket underlättar införande. Det dragsäkra systemet är skilt från tätningssystemet och aktiveras vid åtdragning av låsringen. För tunnväggiga PE-rör (SDR ≥ 21) och vakuumledningar rekommenderas stödhylsa.
Konstruktion i segjärn EN-GJS-420-15 med epoxipulverlackering (min. 250 µm), gripring i mässing, bultar i rostfritt stål A4 och läpptätning i EPDM (EN 681-1). Levereras med skydd för att förhindra smutsintrång under lagring.
Finns i dimensioner DN 63–315, PN 16.

YD PN Artikelnummer ØA (mm) b (mm) B (mm) E (mm) Vikt (kg)
63 16 2440437 63 153 112 80 3,70
75 16 2440438 75 170 120 82 4,50
90 16 2440439 90 188 129 85 5,80
110 16 2440440 110 213 142 85 7,50
125 16 2440441 125 240 153 87 9,90
140 16 2440442 140 246 159 93 11,30
160 16 2440443 160 283 181 105 16,00
180 16 2440444 180 280 191 113 19,50
200 16 2440445 200 303 224 125 27,70
225 16 2440446 225 353 221 128 32,00
250 16 8545 6300 250 377 254 145 43,00
280 16 8545 6500 280 430 266 148 55,00
315 16 8545 6700 315 506 313 174 67,00
