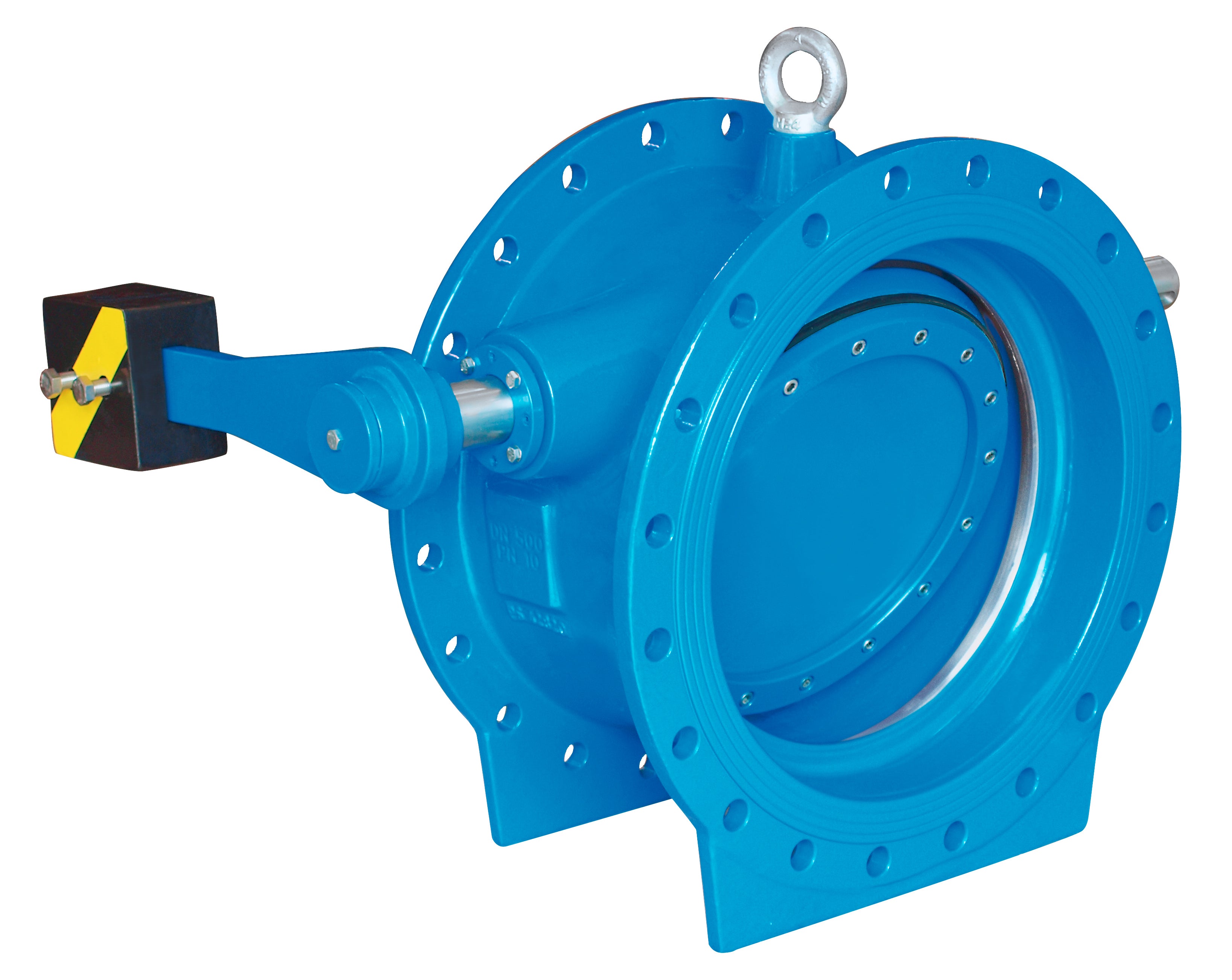

9883K Backventil, tiltande
Tillverkare:
Hawle
Tiltsätesbackventil med mjuktätande tätning. Låg stängningstid och hydraulisk dämpning som tillval.
-
DN/YD RSK/art.nr 300 9883K 6300
400 9883K 7600
450 9883K 8000
500 9883K 8200
Byggvarubedömd produkt - Id: 180208, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning
Hawle 9883K är en tiltsätesbackventil konstruerad för att förhindra bakflöde i vattenledningssystem med höga krav på driftsäkerhet och hydraulisk stabilitet. Ventilen har en skivkonstruktion som öppnas och stängs med minimalt flödesmotstånd, vilket minimerar tryckslag vid omkastning av flödet. Den sluttande sätesvinkeln gör att stängningen sker snabbt och mjukt, utan onödigt slitage på tätningen.
| DN/YD | PN | Artikelnummer | C (mm) | ØD (mm) | Ød2 (mm) | e1 (mm) | e2 (mm) | e3 (mm) | H1 (mm) | h2 (mm) | H2 (mm) | h3 (mm) | H3 (mm) | ØK (mm) | L (mm) | L1 (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 10 | 9883K 6300 | 22 | 400 | 315 | 317 | 340 | 87 | 285 | 142 | 1 | 142 | 142 | 24,5 | 270 | 285 | 105,70 |
| 400 | 10 | 9883K 7600 | 62 | 515 | 400 | 412 | 440 | 138 | 372 | 204 | - | 182 | 182 | 24,5 | 310 | 370 | 168,00 |
| 450 | 10 | 9883K 8000 | 20 | 565 | 442 | 470 | 450 | 165 | 418 | 224 | - | 204 | 204 | 25,5 | 330 | 425 | 237,00 |
| 500 | 10 | 9883K 8200 | 22 | 620 | 492 | 490 | 500 | 188 | 465 | 222 | - | 222 | 222 | 26,5 | 350 | 460 | 252,00 |
