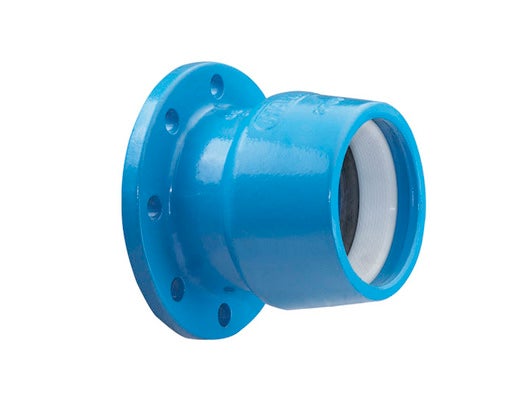

5530 Rörfläns

Flänskoppling Nr. 5530 är en reducerad dragsäker flänskoppling för PE-rör, avsedd för tryck upp till PN 16. Den reducerade konstruktionen ger ett lägre byggmått jämfört med standardutförandet Nr. 5500, vilket är fördelaktigt vid installationer med begränsat utrymme.

Kopplingen är uppbyggd med tydligt separerad tätnings- och gripfunktion. Tätningen sker med en elastomerisk läpptätning som är varaktigt smord, vilket gör att röret mycket lätt kan föras på plats. Flänspackningen är fast monterad på flänsen. Det dragsäkra systemet aktiveras först vid åtdragning av låsringen och påverkar inte tätningen, vilket ger en säker och tillförlitlig anslutning.

Monteringen sker genom att röränden fasas 30° och fuktas innan röret förs in i flänsen tills stopp uppnås. Därefter dras låsringen åt med bultarna efter att flänskopplingen monterats mot motflänsen. För tunnväggiga PE-rör, upp till 3 mm väggtjocklek och vid lågt inre tryck, rekommenderas användning av stödhylsa.

Flänsar och låsring är tillverkade av segjärn EN-GJS-400-18 enligt EN 1563 och epoxipulverbelagda enligt DIN 30677-2 med minst 250 µ skikttjocklek. Läpptätning och flänspackning är av elastomer, godkända för dricksvatten enligt EN 681-1. Gripringen är utförd i mässing Ms 58 (upp till DN 300) alternativt POM beroende på utförande. Skruvar och bultar är i rostfritt stål A4 (SS 316).

Flänskopplingen är avsedd för PE-rör enligt ÖNORM B 5172 samt DIN 8074/8075. Flänsar är utförda enligt EN 1092-2.
