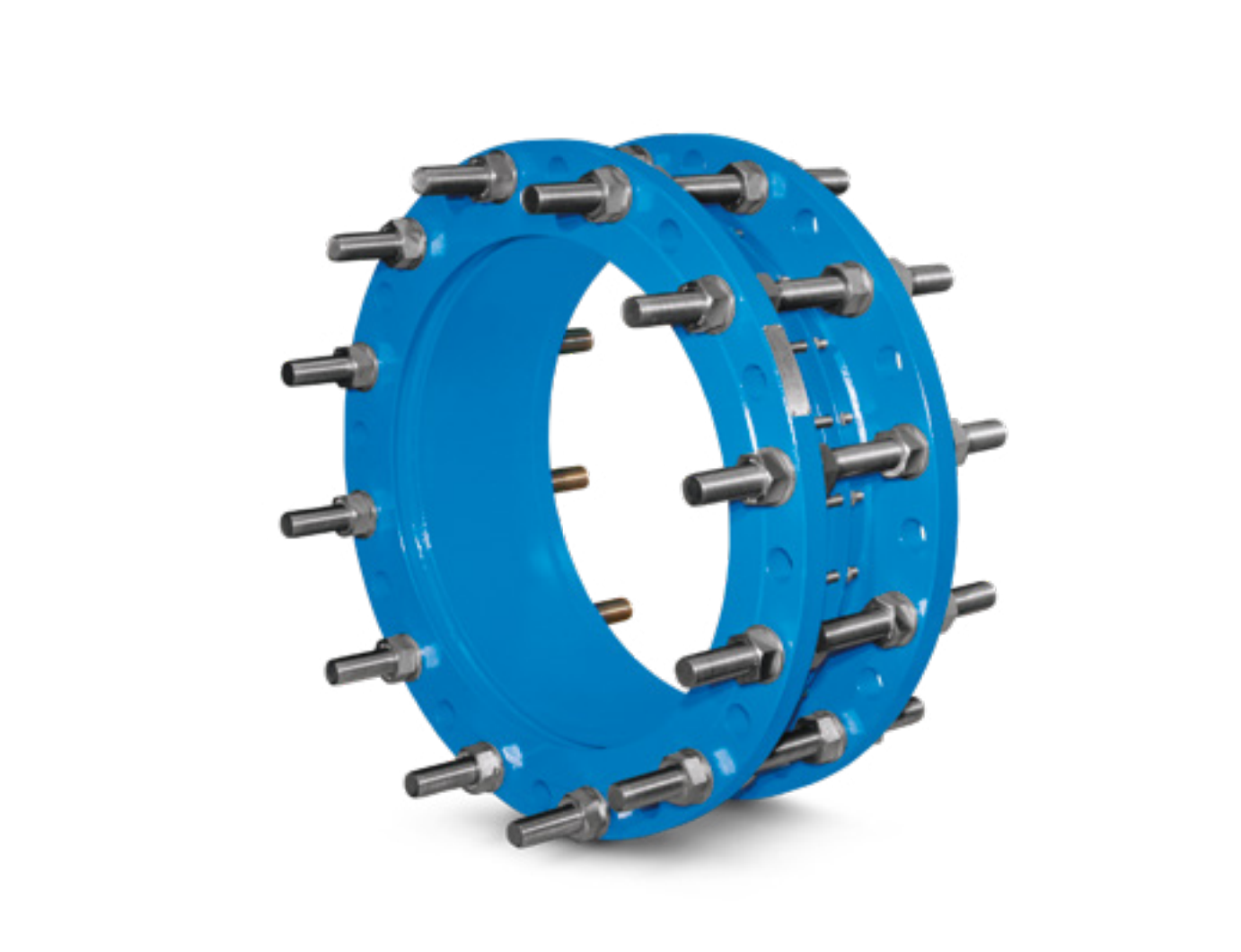

9809 Hawle Monteringsbox

Hawle 9809 monteringsbox är utvecklad för att möjliggöra längdjustering samt förenkla montering och demontering i flänsade rörsystem för vattenförsörjning. Produkten är dubbelflänsad och anpassad för flänsanslutningar enligt EN 1092-2 PN 10-16, och är avsedd för dricksvattenapplikationer.

Monteringsboxen tillåter longitudinell justering med ett justerområde på ±25 mm (DN100-200 ±20mm), vilket ger flexibilitet vid installation och underlättar montering av flänsade armaturer såsom tex flänsade slussventiler eller vridspjällsventiler. Konstruktionen med genomgående dragstänger, placerade i 25 % av flänshålen ger en stabil infästning och jämn belastningsfördelning.

Flänspackningen och mellanpackningen är separerade och dras åt oberoende av varandra, vilket förenklar installationen och säkerställer korrekt tätning. Tätningen i åtdragningsdelen är tryckberoende, vilket innebär att tätningsförmågan ökar med stigande drifttryck.

Kroppen är tillverkad av segjärn EN-GJS-500-7 enligt EN 1563, stål S235 och/eller S275 och är invändigt och utvändigt epoxipulverlackerad enligt EN 14901 och DIN 3476-1. Beläggningen har en minsta skikttjocklek på 250 µm och uppfyller kraven på porfrihet, vidhäftning och gnistprov enligt RAL-GZ 662.

Dragstängerna är tillverkade av rostfritt stål A2 och muttrar av rostfritt stål A4 enligt EN ISO 3506, båda smorda för att förhindra kallsvetsning. Packningen är av EPDM-gummi enligt EN 681 och godkänd för dricksvatten enligt KTW 270.

Hawle 9809 monteringsbox finns i dimensioner från DN 100 till DN 1200.

Varmförzinkade gängstänger och NBR mot förfrågan.
