9810 Hawle Monteringsbox
Tillverkare:
Hawle
Monteringsbox Nr. 9810. Längdjusterbar ±25 mm. Lyftögla för enkel montering. Flänsanslutning enligt EN 1092-2, PN 10–25. Dim DN 50–1600. Större storlekar på förfrågan.
-
DN/YD RSK/art.nr 50 9810 3000
65 9810 3700
80 9810 3900
100 9810 4200
150 9810 4900
200 9810 5600
250 9810 6300
300 9810 6700
-
DN/YD RSK/art.nr 350 9810 6900
400 9810 7600
450 9810 7800
500 9810 7900
600 9810 8400
700 9810 8600
800 9810 8800
1000 9810 9200
-
DN/YD RSK/art.nr 1200 9810 9500
Produktbeskrivning

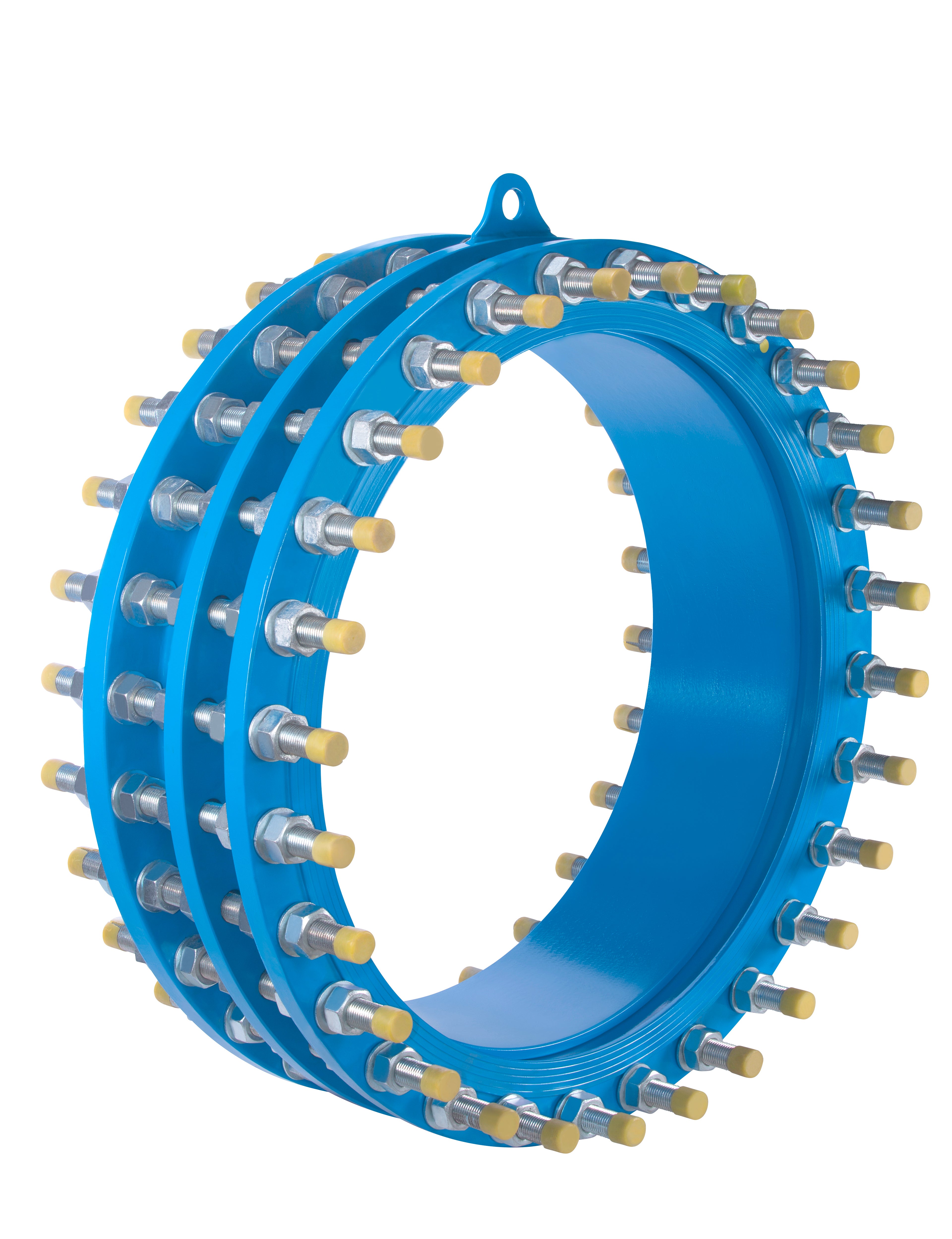

Monteringsbox Nr. 9810 för flexibel längdutjämning vid installation av flänsförband. Längdjustering ±25 mm underlättar montering och kompenserar för toleranser i rörsystemet. Lyftögla gör boxen enkel att hantera och placera.
Flänsanslutningar enligt EN 1092-2, PN 10–25 (DN 40 och PN 40 på förfrågan). Invändig och utvändig epoxipulverlackering (min. 250 µm) ger långvarigt korrosionsskydd.
Tillverkad av segjärn EN-GJS-400-15 (flänsändar), centerfläns i stål S235JR, tätning av elastomer, gängstång och muttrar i galvaniserat stål.
Monteringsboxen är avsedd för användning i vatten- och avloppssystem och finns i ett brett dimensionsomfång, DN 50–1600. Större storlekar på förfrågan.

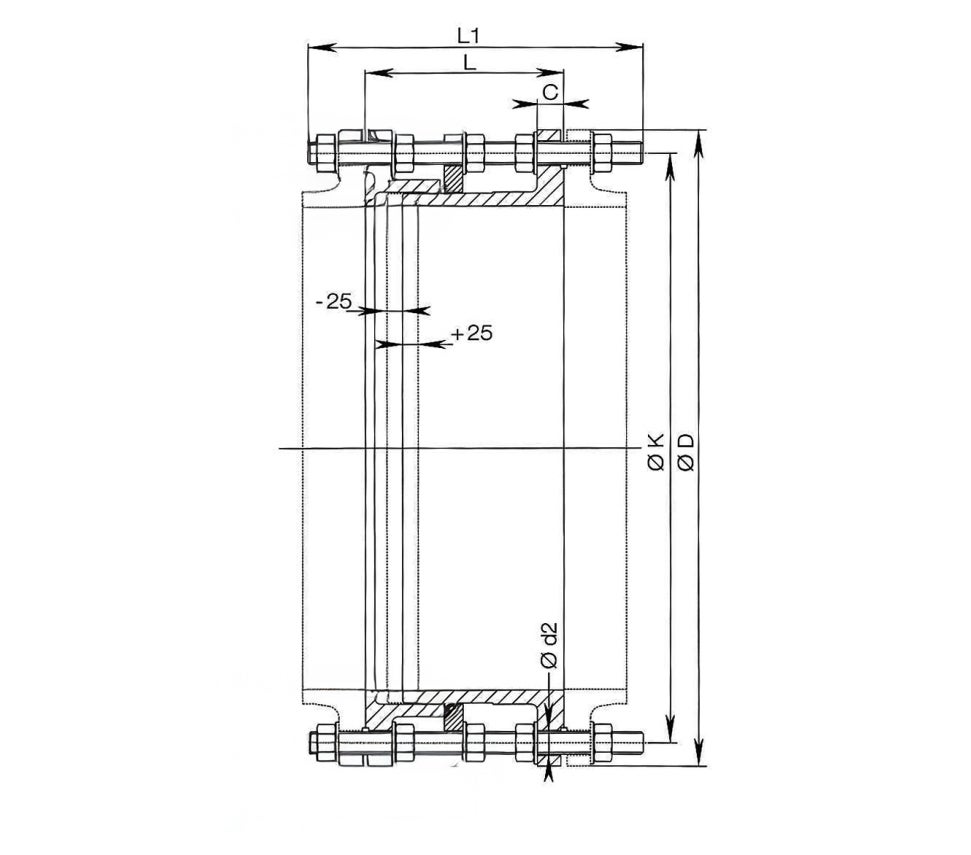

| DN/YD | PN | Artikelnummer | ØD (mm) | d2 (mm) | K (mm) | L (mm) | L1 (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|
| 50 | 10 | 9810 3000 | 165 | 19 | 125 | 180 | 280 | 11,00 |
| 65 | 10 | 9810 3700 | 185 | 19 | 145 | 180 | 280 | 13,00 |
| 80 | 10 | 9810 3900 | 200 | 19 | 160 | 200 | 330 | 17,00 |
| 100 | 10 | 9810 4200 | 220 | 19 | 180 | 200 | 330 | 20,00 |
| 150 | 10 | 9810 4900 | 285 | 23 | 240 | 200 | 330 | 30,00 |
| 200 | 10 | 9810 5600 | 340 | 23 | 295 | 200 | 330 | 42,00 |
| 250 | 10 | 9810 6300 | 405 | 23 | 350 | 220 | 360 | 62,00 |
| 300 | 10 | 9810 6700 | 460 | 23 | 400 | 220 | 360 | 67,00 |
| 350 | 10 | 9810 6900 | 505 | 23 | 460 | 230 | 360 | 85,00 |
| 400 | 10 | 9810 7600 | 565 | 28 | 515 | 230 | 370 | 105,00 |
| 450 | 10 | 9810 7800 | 615 | 28 | 565 | 250 | 390 | 131,00 |
| 500 | 10 | 9810 7900 | 670 | 28 | 620 | 260 | 390 | 155,00 |
| 600 | 10 | 9810 8400 | 780 | 31 | 725 | 260 | 410 | 225,00 |
| 700 | 10 | 9810 8600 | 895 | 31 | 840 | 260 | 410 | 300,00 |
| 800 | 10 | 9810 8800 | 1015 | 34 | 950 | 290 | 460 | 361,00 |
| 1000 | 10 | 9810 9200 | 1230 | 37 | 1160 | 290 | 500 | 516,00 |
| 1200 | 10 | 9810 9500 | 1455 | 41 | 1380 | 320 | 520 | 895,00 |
