0430

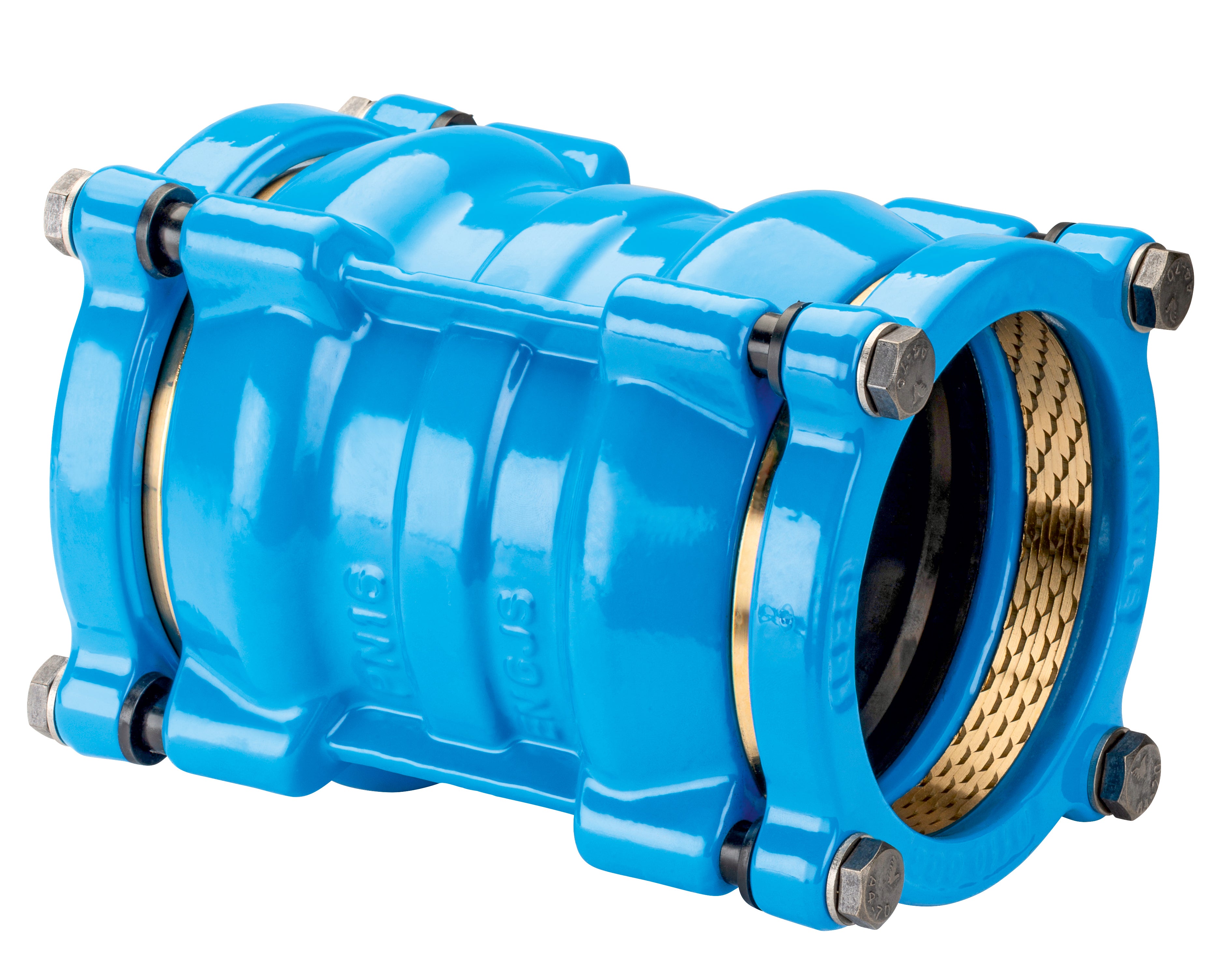

0430 Skarvkoppling System 2000

Tillverkare:

Hawle

Skarvkoppling nr 0430 är en dragsäker koppling enligt EFör PE-rör enligt EN 12201 / DIN 8074 samt PVC-rör enligt EN ISO 1452-2, PN 16. Kopplingen har separat grip- och tätningsfunktion med läpptätning i elastomer. Enkel att montera och demontera för vatten och avloppssystem.

  • DN/YD RSK/art.nr
    63/63

    2440380
    75/75

    2440381
    90/90

    2440382
    110/110

    2440383
    125/125

    2440384
    140/140

    2440385
    160/160

    2440386
    180/180

    2440387
  • DN/YD RSK/art.nr
    200/200

    2440388
    225/225

    2440389
    250/250

    2440390
    280/280

    2440391
    315/315

    2440392
    355/355

    2440393
    400/400

    2451278
    450/450

    2451279
  • DN/YD RSK/art.nr
    500/500

    2451280
    560/560

    2451281
    630/630

    2451282
Till kontakt

Produktbeskrivning

Skarvkoppling nr 0430 är en absolut dragsäker koppling enligt EN 12842 för PE-rör enligt EN 12201 / DIN 8074 samt PVC-rör, upp till PN 16. Kopplingen har hus och låsring i epoxibelagt segjärn EN-GJS 420-15 enligt EN 1563. E EN 12201, DIN8074 och på PVC enligt: EN ISO 1452-2.

Tätningsfunktionen sker via en läpptätning i elastomer enligt EN 681-1, medan distansbrickor av PE och en mässingsgripring (Ms 58, från DN 300 Rg7) ger ett effektivt och separat draghållfast system som aktiveras vid åtdragning av låsringen. Skruvar och brickor är tillverkade i rostfritt stål A4.

Systemet kräver minimal kraft vid montering och demontering, och tätningen påverkas inte negativt av monteringskrafterna. För tunnväggiga PE-rör (upp till 3 mm väggtjocklek) och vid lågt inre tryck rekommenderas användning av stödhylsa.

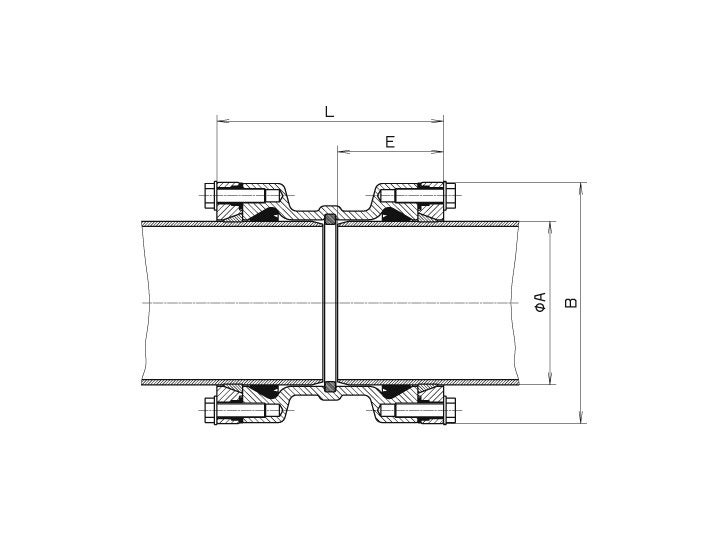

DN/YD PN Artikelnummer ØA (mm) B (mm) E (mm) L (mm) Vikt (kg)
63/63 16 2440380 63 124 80 171 3,56
75/75 16 2440381 75 138 82 175 4,31
90/90 16 2440382 90 152 85 181 5,85
110/110 16 2440383 110 172 85 181 6,49
125/125 16 2440384 125 193 87 185 8,20
140/140 16 2440385 140 210 93 197 9,00
160/160 16 2440386 160 236 105 221 11,65
180/180 16 2440387 180 258 113 241 15,79
200/200 16 2440388 200 284 125 265 23,82
225/225 16 2440389 225 314 128 265 28,20
250/250 16 2440390 250 347 140 306 33,70
280/280 16 2440391 280 376 148 306 40,50
315/315 16 2440392 315 422 174 358 62,60
355/355 16 2440393 355 472 237 464 98,00
400/400 16 2451278 400 520 247 506 110,00
450/450 16 2451279 450 566 262 544 122,60
500/500 16 2451280 500 675 350 720 215,50
560/560 16 2451281 560 730 375 770 260,00
630/630 16 2451282 630 820 400 823 358,00
