9828 Avluftningsanordning för avlopp
Tillverkare:
Hawle
Kombinerad avluftningsventil för avloppsvatten. Kompakt design och underhåll från marknivå.
-
Utförande (DN/Längd) RSK/art.nr 80/780 4294886
80/990 4287213
80/1240 4287214
Produktbeskrivning

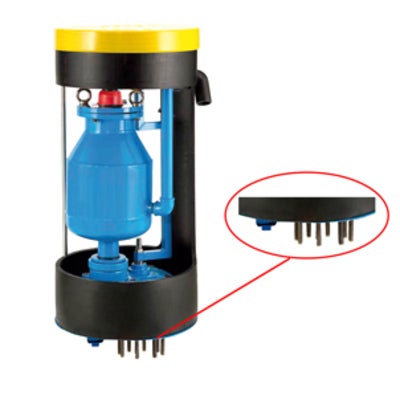

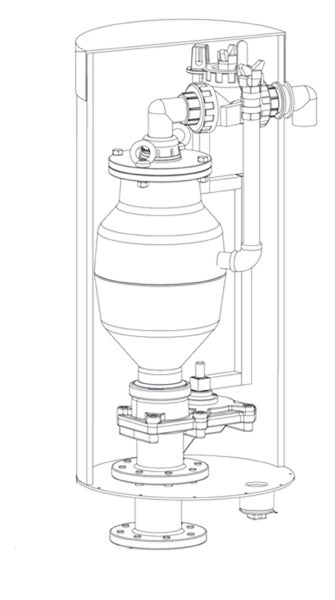

Enheten består av en PE-trumma utrustad med avstängningsventil och luftningsventil. Avstängningsventilen är försedd med en rostfri spjällskiva som enkelt manövreras med ett halvt varv till helt stängd eller öppen position.
Samtliga underhålls- och servicearbeten utförs direkt från marknivå, vilket eliminerar de arbetsmiljörisker som normalt uppstår vid arbete i brunnar. För att säkerställa dränering leds överskottsvatten bort via dräneringsuttaget. Vid återfyllning rekommenderas grovt grus från marknivå ner till rörledningens hjässa. Om installation sker på plats med högt grundvattennivå bör särskild hänsyn tas till markförhållandena.
| Material | |
|---|---|
| Fläns / Spik-ända, Avstängningsventil, Dräneringskoppling | Segjärn, epoxipulverbelagt in -och utvändigt med min. 250µ |
| Luftningsventil | Epoxibelagt stål |
| Trumma | PE |
| Lock | PE |
| Trevägs kulventil | PVC |
| Slangkoppling | PA |
| Utlopp kulventil | Rostfritt stål |
| Spindelstång | Rostfritt stål |
| Bottenplatta | Stål St 37, epoxibelagd |
| ZAK-propp | Segjärn, epoxipulverbelagt |
| Utförande (DN/Längd) | PN | Artikelnummer | Kapacitet | Medium | Vikt (kg) |
|---|---|---|---|---|---|
| 80/780 | 16 | 4294886 | 440 m3 /h | Avlopp | 58,00 |
| 80/990 | 16 | 4287213 | 440 m3 /h | Avlopp | 60,00 |
| 80/1240 | 16 | 4287214 | 440 m3 /h | Avlopp | 65,00 |
