Isolering invändig för avluftningsenhet 9822/9922
Varumärke:
Hawle
Byggvarubedömd produkt - Id: 158549, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
9822 Avluftningsventil för vatten
Tillverkare:
Hawle
Avluftningsventil Nr. 9822. Kompakt lösning för avluftning utan behov av brunn. Enkel service från markytan. Automatisk avstängningsventil möjliggör demontering och återinstallation under tryck.
-
Utförande (DN/Längd/Typ) RSK/art.nr 50/755/DV 4287455
50/1055/DV 4287456
50/1305/DV 4287457
50/1555/DV 4287458
80/755/DV 4287459
80/1055/DV 4287460
80/130/DV 4287461
80/1555/DV 4287462
-
Utförande (DN/Längd/Typ) RSK/art.nr 50/755/EV 4287467
50/1055/EV 4287468
50/1305/EV 4287469
50/1555/EV 4287470
80/755/EV 4287471
80/1055/EV 4287472
80/1305/EV 4287473
80/1555/EV 4287474
Byggvarubedömd produkt - Id: 158549, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning

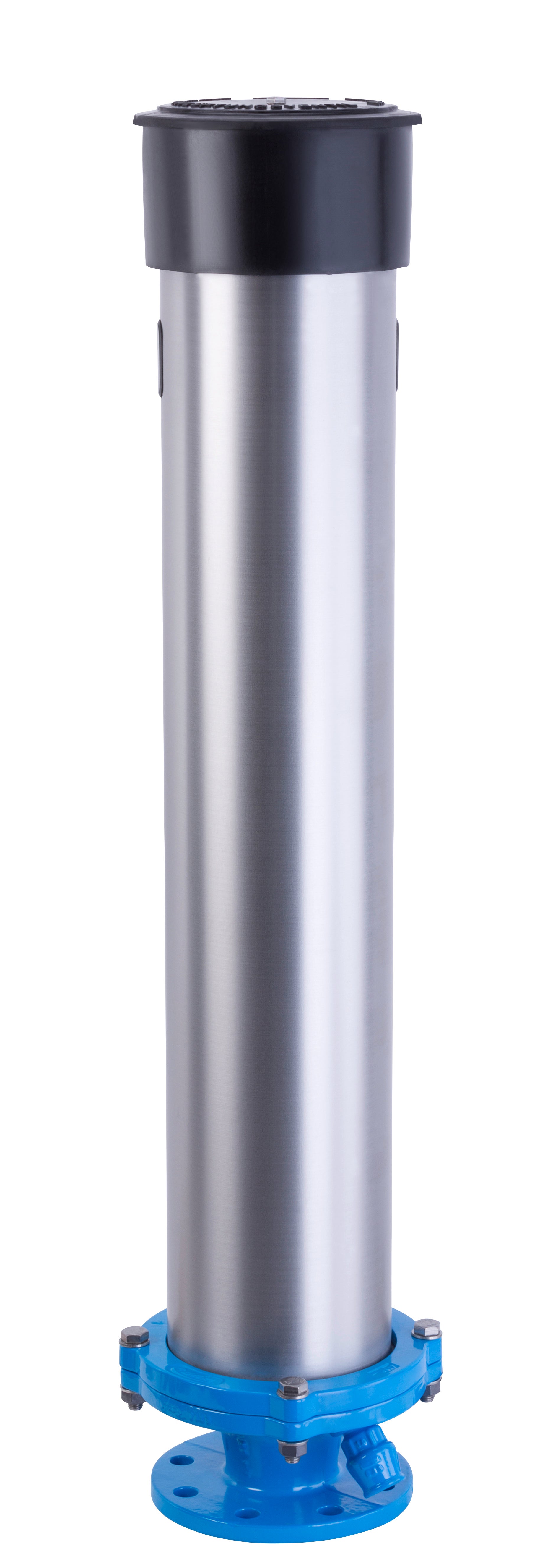

Avluftningsventil Nr. 9822 är en kompakt lösning för avluftning av vattenledningar utan behov av nedstigningsbrunn. All service och underhåll utförs enkelt från markytan.
Ventilen är försedd med automatisk avstängningsventil i botten, vilket gör det möjligt att demontera och återinstallera enheten under tryck. Konstruktionen minimerar risken för tryckslag i ledningssystemet.
Tillverkad av korrosionsbeständiga material som POM och avzinkningshärdig mässing, med rostfritt skyddsrör. Maximal avluftningskapacitet 3,2 m³/min.
Överskottsvatten leds bort via dräneringskoppling. Installationsdjup 0,75–1,50 m, anslutningsfläns DN 50 eller DN 80 enligt EN 1092-2. Produkten är byggvarubedömd (ID: 158549).
Ett spolrör med avstängningsventil finns som tillval för spolning eller tappning av vatten.
| Utförande (DN/Längd/Typ) | PN | Artikelnummer | Dubbel-/enkelverkande | Total höjd (mm) | Vikt (kg) |
|---|---|---|---|---|---|
| 50/755/DV | 16 | 4287455 | Dubbel | 755 | 22,00 |
| 50/1055/DV | 16 | 4287456 | Dubbel | 1055 | 25,60 |
| 50/1305/DV | 16 | 4287457 | Dubbel | 1305 | 29,00 |
| 50/1555/DV | 16 | 4287458 | Dubbel | 1555 | 33,75 |
| 80/755/DV | 16 | 4287459 | Dubbel | 755 | 23,60 |
| 80/1055/DV | 16 | 4287460 | Dubbel | 1055 | 27,00 |
| 80/130/DV | 16 | 4287461 | Dubbel | 1305 | 31,00 |
| 80/1555/DV | 16 | 4287462 | Dubbel | 1555 | 34,00 |
| 50/755/EV | 16 | 4287467 | Enkel | 755 | 22,00 |
| 50/1055/EV | 16 | 4287468 | Enkel | 1055 | 26,00 |
| 50/1305/EV | 16 | 4287469 | Enkel | 1305 | 29,00 |
| 50/1555/EV | 16 | 4287470 | Enkel | 1555 | 33,75 |
| 80/755/EV | 16 | 4287471 | Enkel | 755 | 24,00 |
| 80/1055/EV | 16 | 4287472 | Enkel | 1055 | 27,00 |
| 80/1305/EV | 16 | 4287473 | Enkel | 1305 | 31,00 |
| 80/1555/EV | 16 | 4287474 | Enkel | 1555 | 34,00 |
