9922 Avluftningsventil för vatten

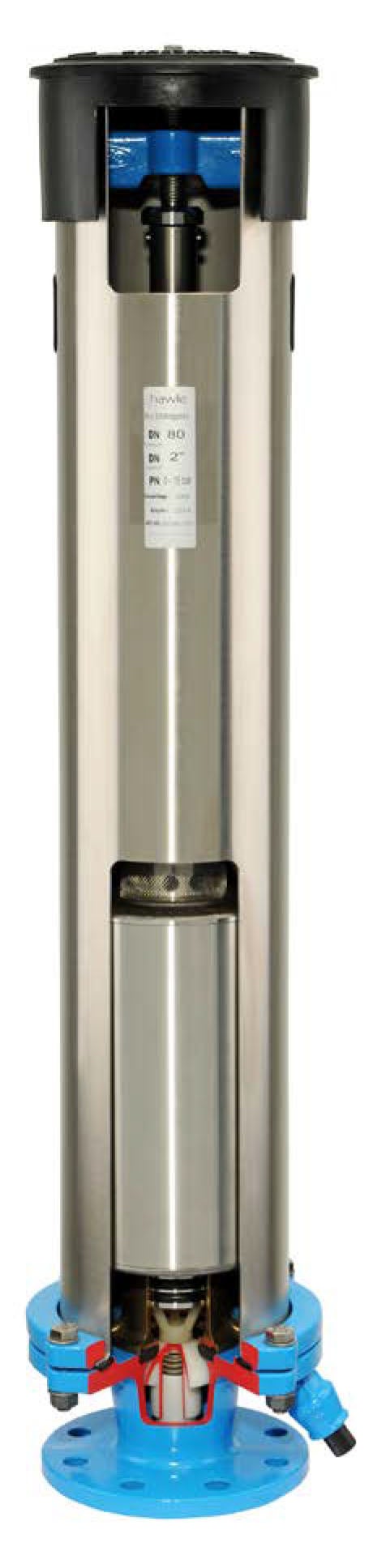

Avluftningsventil 9922 är en mycket effektiv ventil för vattenledningar där hög avluftningskapacitet krävs. Enhetens konstruktion är utformad för att förhindra uppkomst av tryckslag i ledningssystemet och säkerställer en trygg och jämn drift. Ventilen installeras under mark men är konstruerad så att allt underhåll och all service kan utföras från marknivå. Detta eliminerar behovet av kostsamma nedstigningsbrunnar.

Ventilen är utrustad med en automatisk avstängningsventil i botten som gör att enheten kan lyftas upp för inspektion och service även när systemet är trycksatt. Detta möjliggör snabb och säker service av avluftningsenheten utan driftstopp i systemet.

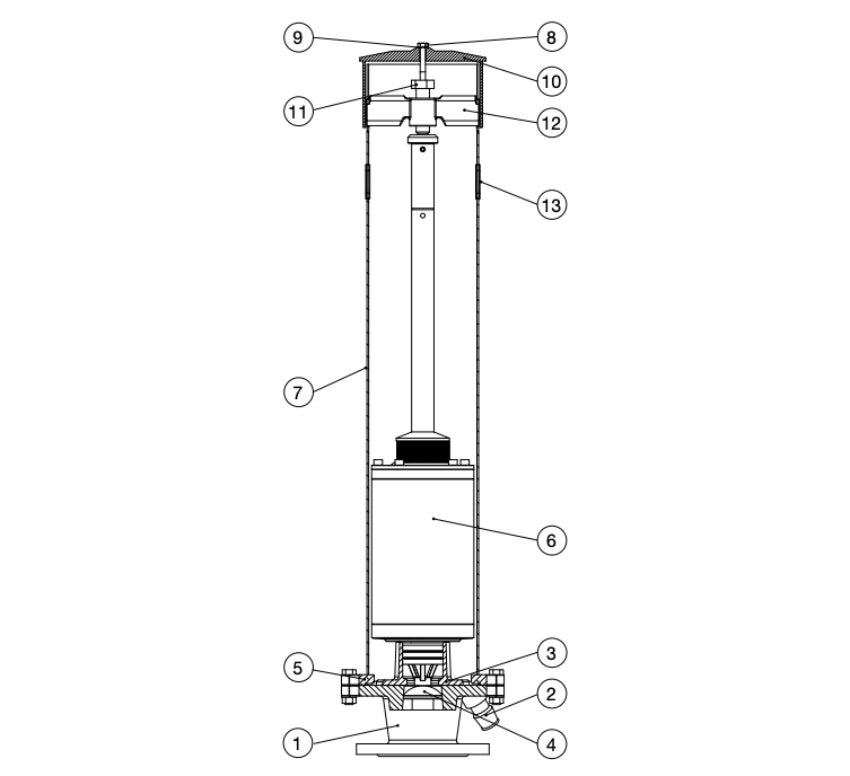

Konstruktionen är helt i korrosionsbeständiga material för lång livslängd och problemfri drift. Ventilhus, förlängningsrör och skyddsrör är tillverkade i rostfritt stål, medan styrstag är utfört i epoxibelagt segjärn. Övriga detaljer såsom bultar, låsbult och insektsnät är tillverkade i rostfritt stål. Avluftningsventilen själv är också av rostfritt stål och bottenventilen är tillverkad i POM. Tätningar är av elastomer.

Ventilen har en maximal avluftningskapacitet på 770 m³/h och en maximal utsläppsarea på 1500 mm². Driftområdet är från 0 till 16 bar, vilket gör ventilen väl lämpad för en bred variation av system och tryckförhållanden. Standardanslutning är fläns DN 50 eller DN 80, borrad enligt EN 1092-2.

För installation bör en betäckning med öppning på minst Ø300 mm användas. Återfyllnadsmaterial som singel rekommenderas för att förhindra att regnvatten tränger in i betäckningen. Ventilen är konstruerad för att kunna kortas med upp till 100 mm vid installation, genom kapning vid angivna markeringar på skyddsrör och förlängningsrör.

Demontering och återinstallation sker enkelt. Vid demontering lossas först bulten som håller skyddshuven. Därefter frigörs styrstaget från skyddsröret, vilket stänger bottenventilen. Hela avluftningsenheten kan därefter lyftas upp för inspektion. Montering sker genom att följa proceduren i omvänd ordning.

Som tillval kan ett spolrör med avstängningsventil levereras istället för avluftningsventilen. Detta möjliggör snabb och enkel tillgång till vatten eller för att spola ledningen.

Avluftningsventil 9922 är ett mycket driftsäkert val för moderna vattenförsörjningssystem där hög avluftningskapacitet, säker drift och enkel service är prioriterade. Den används med fördel i ledningssystem där traditionella nedstigningsbrunnar inte är önskvärda eller möjliga att installera.
