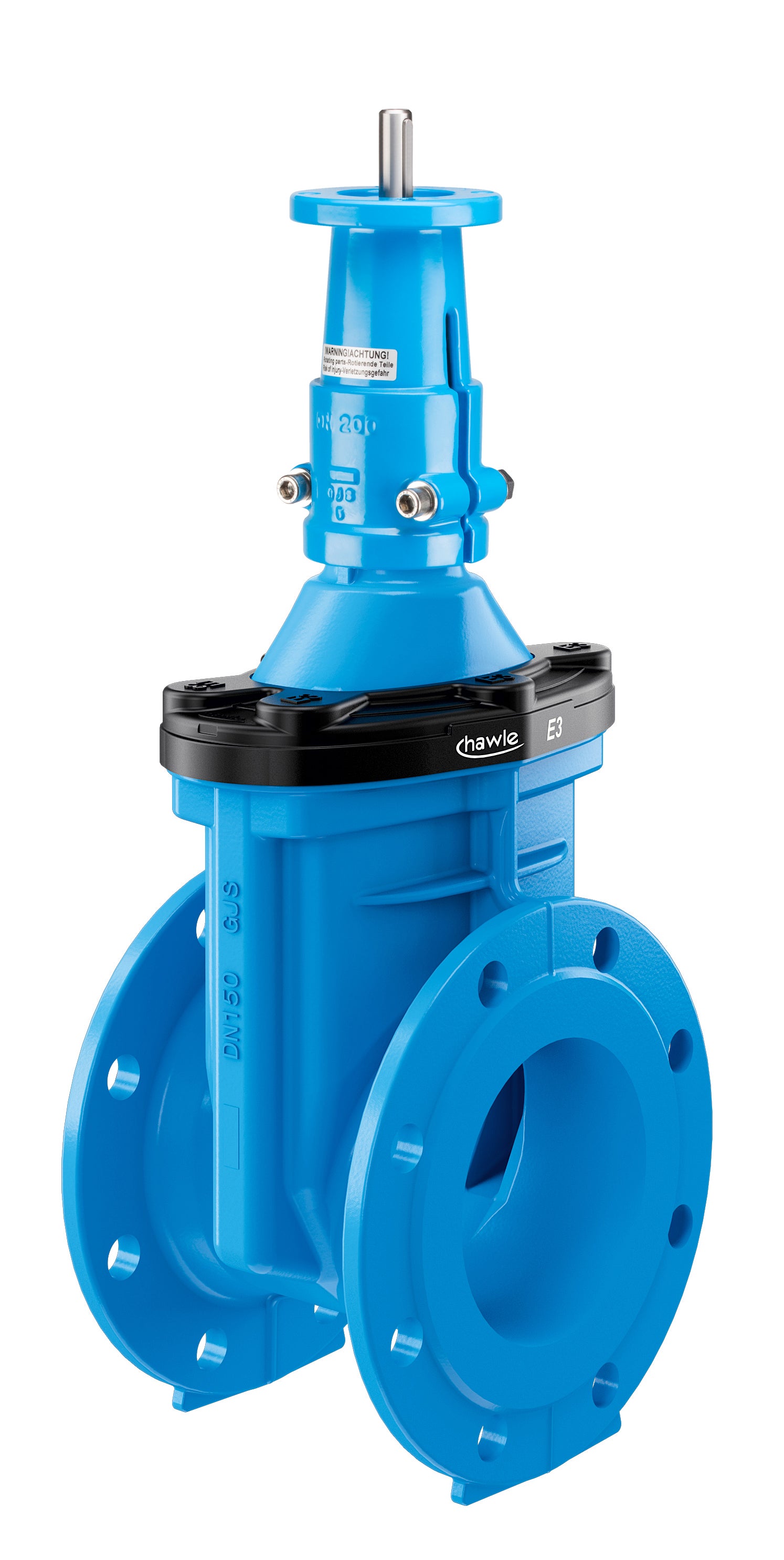

4000 ELE3 slussventil med fläns

Tillverkare:

Hawle

Flänsad ventil förberedd för montage av elektriskt ställdon. Önskat ställdon beställs separat efter önskemål. Fabriksmonterat don. In- och utvändigt pulverbäddmålad epoxy med min. skikttjocklek 250 µm, enligt GSK. Spindel med rullad gänga i Duplex-stål.

DN	RSK/art.nr
50	4000ELE3 5031551
65	4000ELE3 5019701
80	4000ELE3 5019618
100	4000ELE3 5019307
125	4000ELE3 5019619
150	4000ELE3 5019620
200	4000ELE3 5019781
250	4000ELE3 5020266

DN	RSK/art.nr
300	4000ELE3 5020260
350	4000ELE3 5031688
400	4000ELE3 5031484
500	4000ELE3 5033377
600	4000ELE3 5031872

Till kontakt

Produktbeskrivning

Ventilen är mjuktätande och har ett slätt, rakt genomlopp med extremt låg manöverkraft. Den är tillverkad i segjärn (EN-GJS-400-15) och skyddas invändigt och utvändigt med en epoxypulverbeläggning på minst 250 µm enligt RAL-GZ 662, vilket ger ett utmärkt skydd mot korrosion även i krävande miljöer.

Spindeln är tillverkad i duplexstål med låg friktion. Käglan är flexibel och helöverdragen med vulkaniserat elastomer, och kägelmutter med extra lång gänga säkerställer höga moment utan skador. Glidskivor och kullager minimerar slitage och ger en lång livslängd.

Ventilen är lämplig för drift med automatisk styrning och kan enkelt uppgraderas med lägesindikator. Utföranden finns tillgängliga för DN 50 till DN 600. Monteringsflänsar enligt EN 1092-2, kort bygglängd enligt EN 558-1 GR 14.

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring

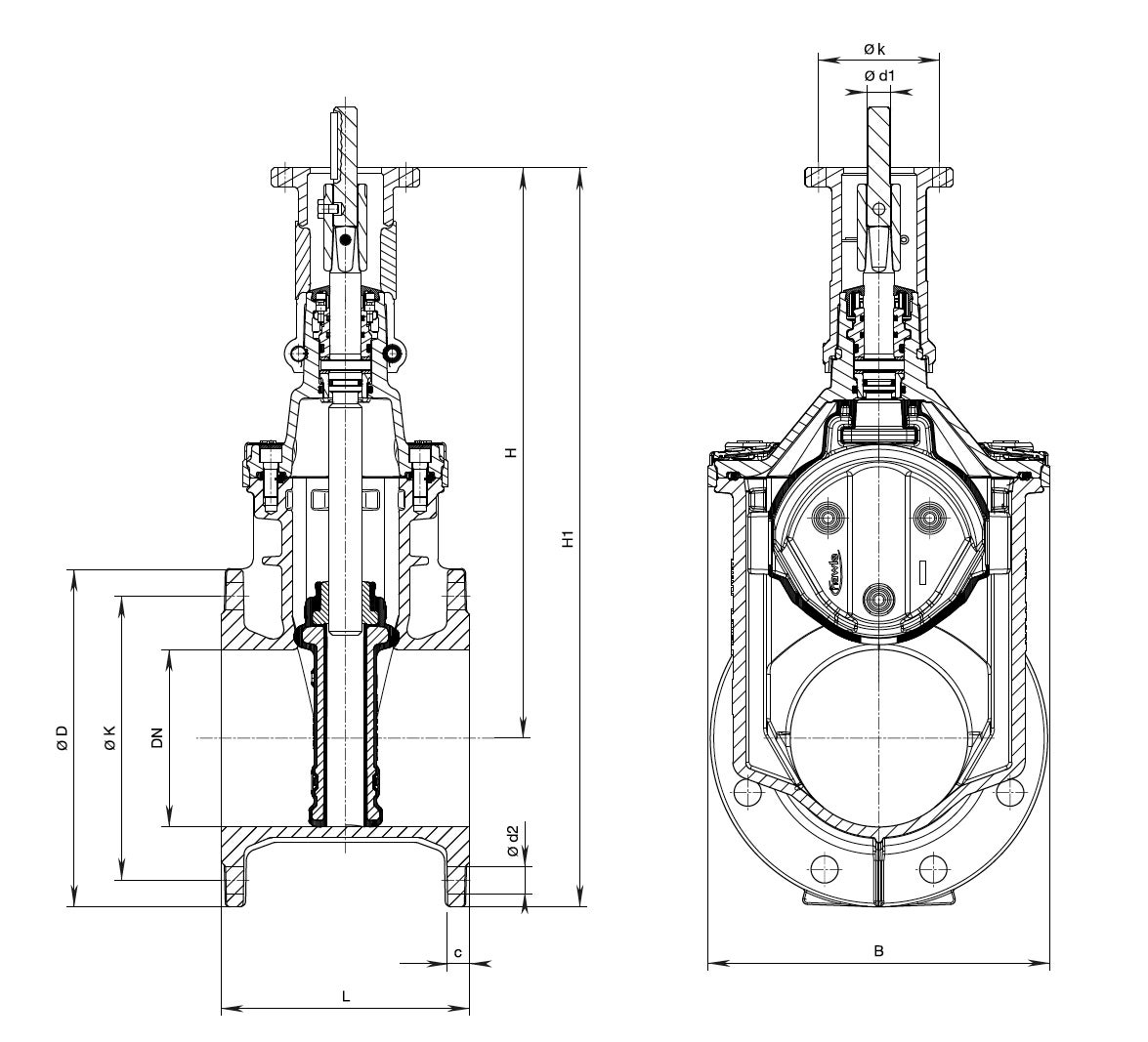

DN	PN	Artikelnummer	Antal bultar	B (mm)	Bultar gänga	Bultar Ød2	c (mm)	Ød1 (mm)	H (mm)	H1 (mm)	Øk (mm)	ØK (mm)	L (mm)	Vikt (kg)
50	16	4000ELE3 5031551	4	143	M16	19	19	20	292,5	375	102	125	150	13,90
65	16	4000ELE3 5019701	4	180	M16	19	19	20	358,5	451	102	145	170	19,00
80	16	4000ELE3 5019618	8	180	M16	19	19	20	365,5	465,5	102	160	180	19,92
100	16	4000ELE3 5019307	8	212	M16	19	19	20	396	506	102	180	190	24,40
125	16	4000ELE3 5019619	8	289	M16	19	19	20	468,5	593,5	102	210	200	36,80
150	16	4000ELE3 5019620	8	289	M20	23	20	20	481	623,5	102	295	210	40,56
200	16	4000ELE3 5019781	12	356	M20	23	20	20	595	765	102	295	230	65,60
250	16	4000ELE3 5020266	12	432	M24	28	22	30	698	898	140	355	250	103,00
300	16	4000ELE3 5020260	12	518	M24	28	24,5	30	778	1005,5	140	410	270	154,00
350	16	4000ELE3 5031688	16	604	M24	28	26,5	30	863	1123	140	470	290	210,00
400	16	4000ELE3 5031484	16	687	M27	33	28	30	970	1260	140	525	310	271,50
500	16	4000ELE3 5033377	20	800	M30	34	31,5	30	1002	1560	140	650	350	483,50
600	16	4000ELE3 5031872	20	944	M33	37	36	30	1359	1779	140	725	390	696,00
