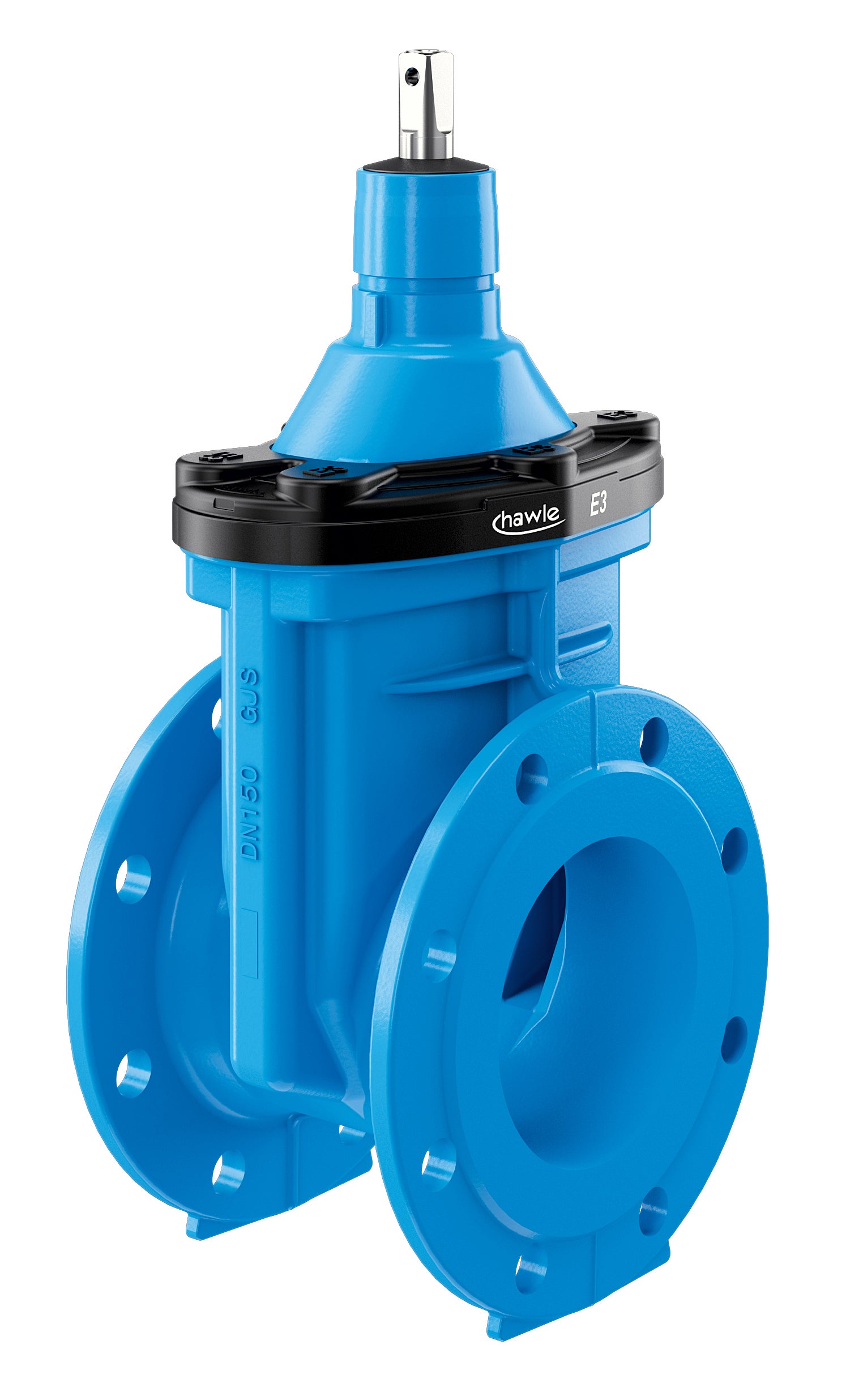

4010 E3 Slussventil

Tillverkare:

Hawle

Kraftig slussventil för PN 25 med kort bygglängd enligt EN 558 GR 14. Epoxyskyddad (≥250 μm) enligt RAL-GZ 662. Kägla i segjärn helöverdragen med EPDM. Spindel i duplexstål med låg friktion. Utbytbara tätningar under tryck. För nedgrävning och ställdon.

DN	RSK/art.nr
80	5019468
150	5019470
200	5019471

Till kontakt

Produktbeskrivning

Nr. 4010E3 är en kraftig slussventil i Hawles E3-serie, konstruerad för PN 25. Den är mjuktätande och har ett rakt, fritt genomlopp vilket ger minimalt tryckfall och tyst drift. Ventilen har flänsar enligt EN 1092-2 och kort bygglängd enligt EN 558 GR 14, vilket gör den kompatibel med standardinstallationer.

Ventilens unika E3-design inkluderar ett dubbelt bajonettlås för O-ringshållaren, vilket möjliggör enkel service och ökad täthet. Spindeln är tillverkad i slipat duplexstål (1.4162) med låg friktion och lång livslängd. Käglan är helöverdragen med vulkaniserat EPDM-gummi och fast förbundet med kägelmutter för vibrationsdämpning och säker funktion.

Hus och överdel är tillverkade i segjärn (EN-GJS-400-15) och skyddade med epoxypulver enligt RAL-GZ 662 – minst 250 μm, helt porfri och med hög vidhäftning. POM-glidskenor och kullager ger låg friktion även vid höga moment.

O-ringar och tätningar i EPDM kan bytas under drifttryck. Passar för manuell manövrering, garnityr eller elmanövrering. Tillbehör finns för enkel installation av ställdon eller lägesindikator.

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring

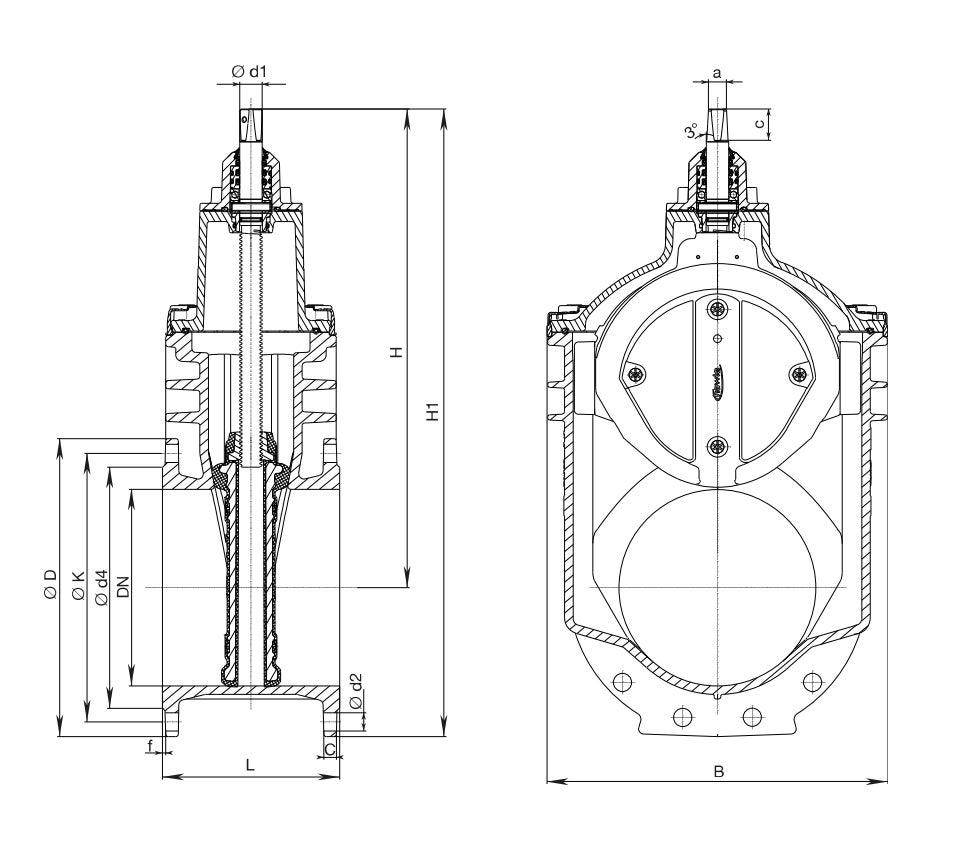

DN	PN	Artikelnummer	Antal bultar	B (mm)	Bultar gänga	Bultar Ød2	Ød4 (mm)	Flänsar C (mm)	Flänsar ØD (mm)	Flänsar ØK (mm)	Spindel a (mm)	Spindel c (mm)	Spindel w°	Spindel Ød1 (mm)	Ventil H (mm)	Ventil H1 (mm)	Ventil L (mm)	Vikt (kg)
80	25	5019468	8	180	M 16	19	160	19	200	160	17,3	33,8	3°	24,0	312,5	412,5	280	17,90
150	25	5019470	8	289	M 24	28	250	19	300	250	19,3	34,9	3°	26,0	433	583	210	40,00
200	25	5019471	12	356	M 24	28	310	20	360	310	24,3	47,3	3°	30,0	541	721	230	66,60
