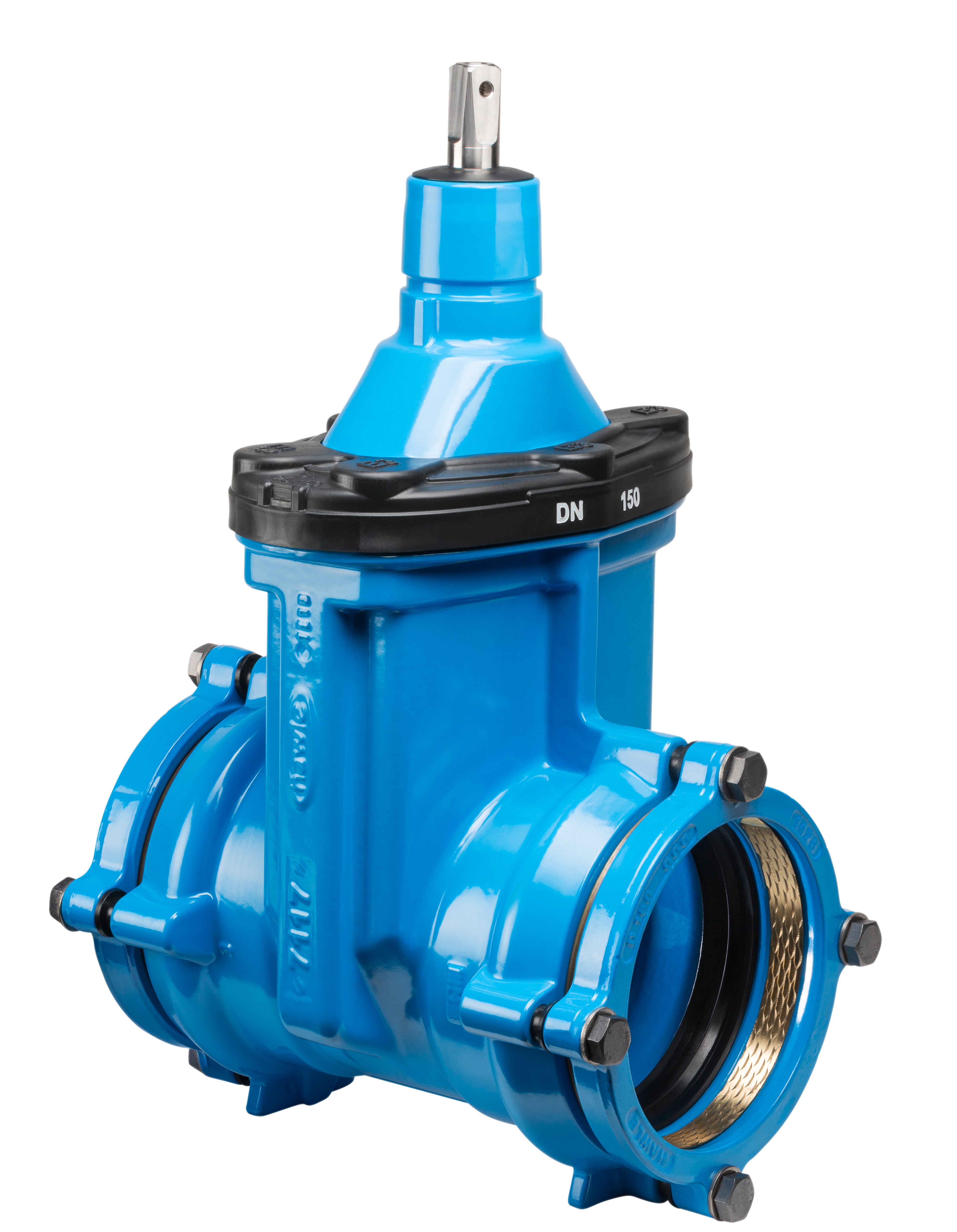

4040 E3 Slussventil av segjärn med dragsäkra muffar System 2000

Tillverkare:

Hawle

Mjuktätande slussventil med System 2000-anslutning – idealisk för plastledningar. Enkel montering utan svetsning. Robust konstruktion med skydd mot korrosion, vibrationsdämpande kägla och låg friktion i spindel. Klarar nedgrävning och rengöring med renspigg. Förberedd för ställdon och lägesindikator.

DN/YD	RSK/art.nr
50/63	4296539
65/75	4296540
80/90	4296541
100/110	4296542
100/125	4296543
125/140	4296544
150/160	4296545
150/180	4296546

DN/YD	RSK/art.nr
200/200	4296547
200/225	4296548
200/250	4296549
250/250	4296550
250/280	4296551
300/315	4296552
300/355	4296553
350/400	4296554

Till kontakt

Byggvarubedömd produkt - Id: 158260, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.

Ladda ned

Produktbeskrivning

Slussventil Nr. 4040E3 är en mjuktätande ventil med slätt, fullt genomlopp och integrerad System 2000-anslutning. Avsedd för användning med PE- och PVC-rör enligt EN 12201, DIN 8074 och EN ISO 1452-2. Ventilen är särskilt framtagen för flexibla installationer, reparationer och utbyggnader av befintliga nätverk – utan svetsning och med minimala monteringkrafter.

Ventilkroppen är tillverkad i segjärn (EN-GJS-400-15) och epoxibehandlad (min. 250 µm) enligt RAL-GZ 662. Spindeln i slipat duplexstål har en dubbel bajonettkoppling som gör den enkel att lossa och underhålla. Den flexibla käglan är helt överdragen med vulkaniserat elastomer, vilket dämpar vibrationer. Kägelmuttern är konstruerad med extra lång gänga för att tåla höga vridmoment.

System 2000-anslutningen bygger på en läpptätning som underlättar införande av rör. Tätning och fixering sker mekaniskt, vilket gör ventilen lämplig för vakuumledningar och tunna PE-rör (med stödhylsa vid behov). Ventilen är fullt förberedd för ställdon och lägesindikator, samt 100 % anpassad för nedgrävning. Samtliga tätningar i överdelen kan bytas under tryck (upp till DN 400).

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring

Gripring

Mässing CuZn49Pb2

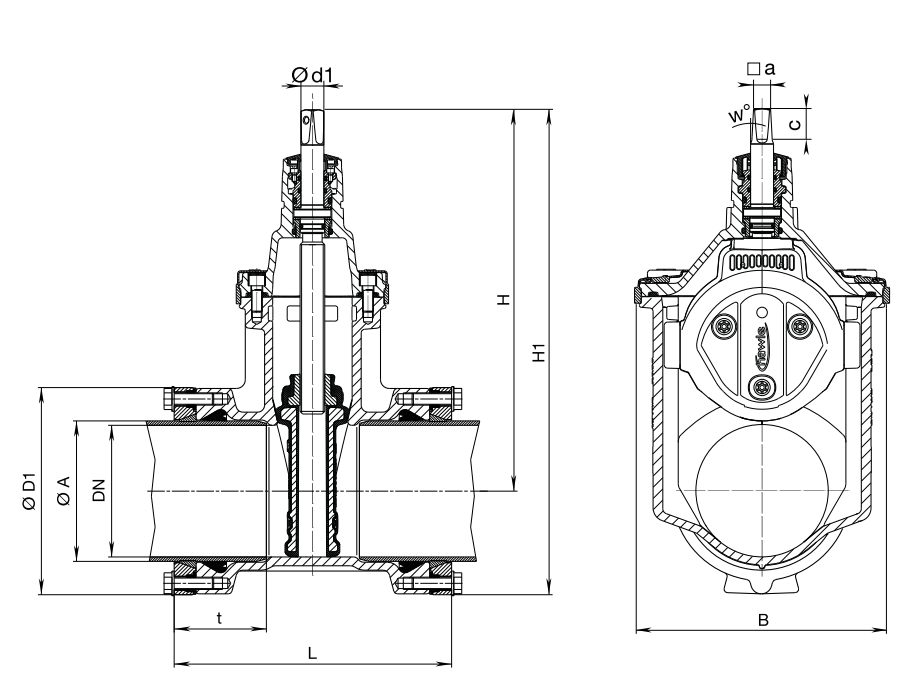

DN/YD	PN	Artikelnummer	ØA (mm)	B (mm)	ØD1 (mm)	Spindel a (mm)	Spindel c (mm)	Spindel Ød1 (mm)	t (mm)	Ventil H (mm)	Ventil H1 (mm)	Ventil L (mm)	Vikt (kg)
50/63	16	4296539	63	143	124	14,8	29,2	20,5	83	234	296	226	8,80
65/75	16	4296540	75	180	138	17,3	33,8	24,0	85	305	374	240	14,50
80/90	16	4296541	90	180	152	17,3	33,8	24,0	88	313	389	242	16,50
100/110	16	4296542	110	213	174	19,3	37,2	24,0	88	343	430	252	20,50
100/125	16	4296543	125	213	195	19,3	37,2	24,0	88	343	440	260	21,40
125/140	16	4296544	140	285	212	19,3	34,9	26,0	96	421	527	278	34,30
150/160	16	4296545	160	285	236	19,3	34,9	26,0	108	433	551	316	36,50
150/180	16	4296546	180	285	258	19,3	34,9	26,0	118	433	562	342	43,50
200/200	16	4296547	200	357	284	24,3	48,0	30,0	128	541	683	366	65,00
200/225	16	4296548	225	357	314	24,3	48,0	30,0	130	541	698	366	67,20
200/250	16	4296549	250	357	347	24,3	48,0	30,0	147	541	716	469	81,50
250/250	16	4296550	250	432	347	27,3	48,0	34,0	147	649	844	400	150,00
250/280	16	4296551	280	518	376	27,3	48,0	34,0	150	731	858	420	112,60
300/315	16	4296552	315	518	422	27,3	48,0	34,0	176	731	964	472	168,00
300/355	16	4296553	355	518	470	27,3	48,0	34,0	237	731	988	687	196,00
350/400	16	4296554	400	603	516	27,3	48,0	34,0	253	816	1075	744	270,00
