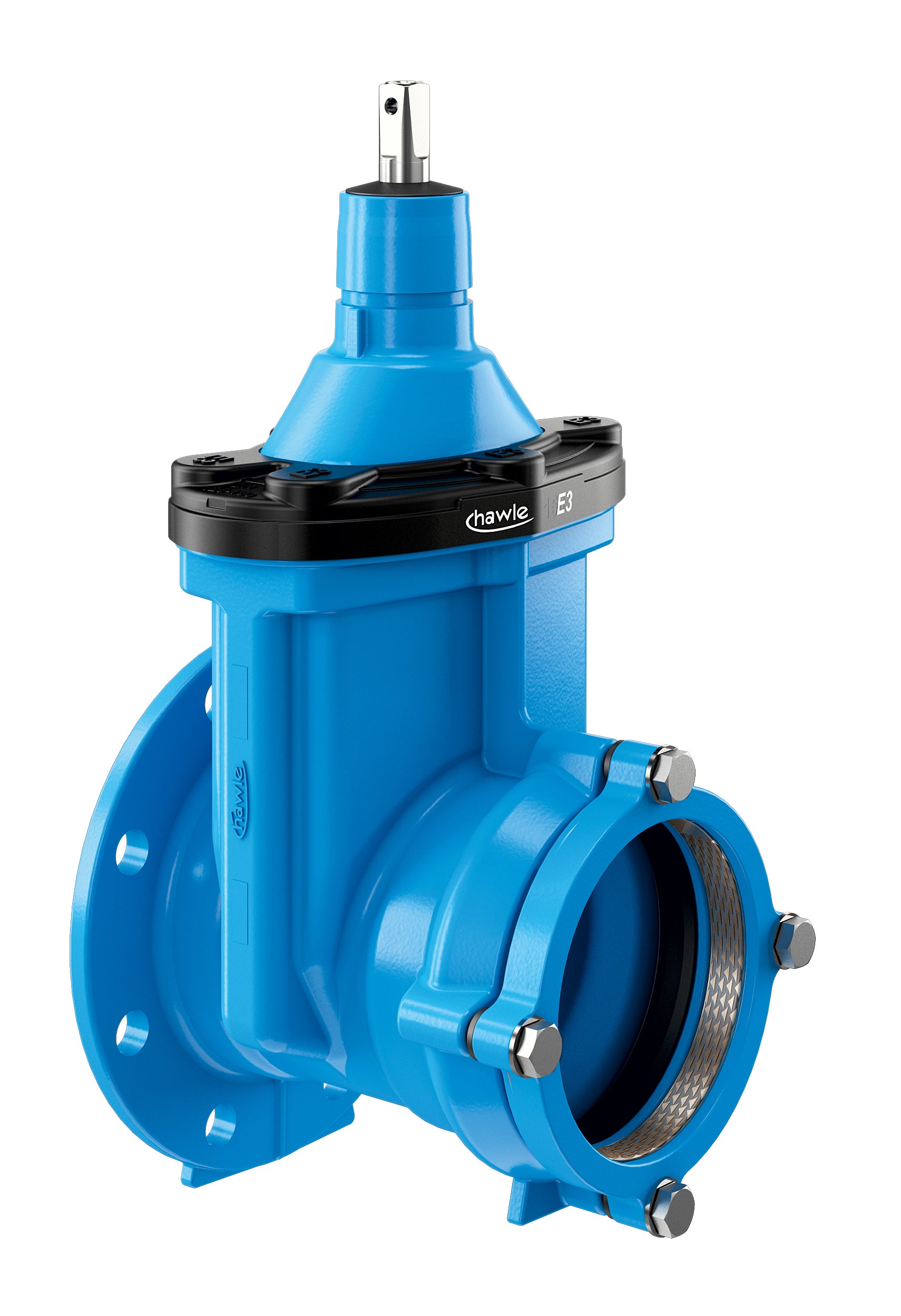

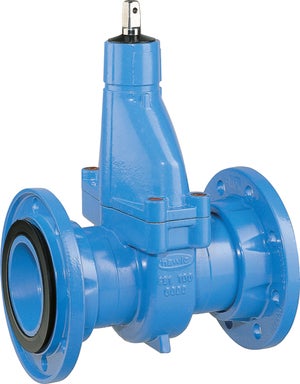

4041 E3 Slussventil av segjärn med fläns/System2000

Tillverkare:

Hawle

Slussventil med System 2000-anslutning och fläns. För PE- och PVC-rör upp till PN 16. EPDM-kägla, Duplex-spindel, låg friktion, bytbart tätningssystem under tryck. Helt epoxyskyddad enligt RAL-GZ 662. Enkel, svetsfri och dragfast röranslutning.

DN/YD	RSK/art.nr
50/63	4041E3 3000
100/110	4041E3 4200
150/160	4041E3 4900
200/225	4041E3 5655
300/315	4041E3 6700

Till kontakt

Ladda ned

Produktbeskrivning

Nr. 4041E3 är en pålitlig E3-slussventil med en integrerad System 2000-anslutning och fläns. Den är särskilt utvecklad för säker och enkel montering på PE- eller PVC-rör enligt EN 12201, DIN 8074 eller EN ISO 1452-2. Ventilen är lämplig för både nya installationer och nätutbyggnad där snabb, dragfast och tät anslutning krävs utan svetsning.

Ventilen är utrustad med dubbel bajonettkoppling mellan spindel och huva, vilket möjliggör ett helt inkapslat och epoxytäckt ventilhuvud för överlägset korrosionsskydd. Kägla i segjärn är helöverdragen med vulkaniserat EPDM och sitter vibrationsdämpat i en gängad mutter för tyst och slitstark drift.

Spindeln i duplex rostfritt stål, glidringar i POM och kullagring garanterar mycket låg friktion och högt moment motstånd. Tätningssystemet kan underhållas under tryck. Ventilen är fullt anpassad för nedgrävning och passar även för manövrering med lägesindikator eller ställdon.

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring

Gripring

Mässing CuZn49Pb2

DN/YD	PN	Artikelnummer	ØA (mm)	Antal bultar	B (mm)	Bultar gänga	Flänsar C (mm)	Flänsar ØD (mm)	Flänsar ØK (mm)	Spindel a (mm)	Spindel c (mm)	Spindel Ød1 (mm)	t (mm)	Ventil H (mm)	Ventil H1 (mm)	Ventil L (mm)	Vikt (kg)
50/63	16	4041E3 3000	63	4	143	M 16	19	165	125	14,8	29,2	20,5	83	234	316	188	9,20
100/110	16	4041E3 4200	110	8	180	M 16	19	220	180	19,3	37,2	24,0	88	343	453	221	21,50
150/160	16	4041E3 4900	160	8	285	M 20	19	285	240	19,3	34,9	26,0	108	433	576	263	38,00
200/225	16	4041E3 5655	225	8	357	M 20	20	340	295	24,3	48,0	30,0	130	541	711	298	65,10
300/315	16	4041E3 6700	315	12	518	M 20	24,5	455	400	27,3	48,0	34,0	176	731	959	371	157,60
