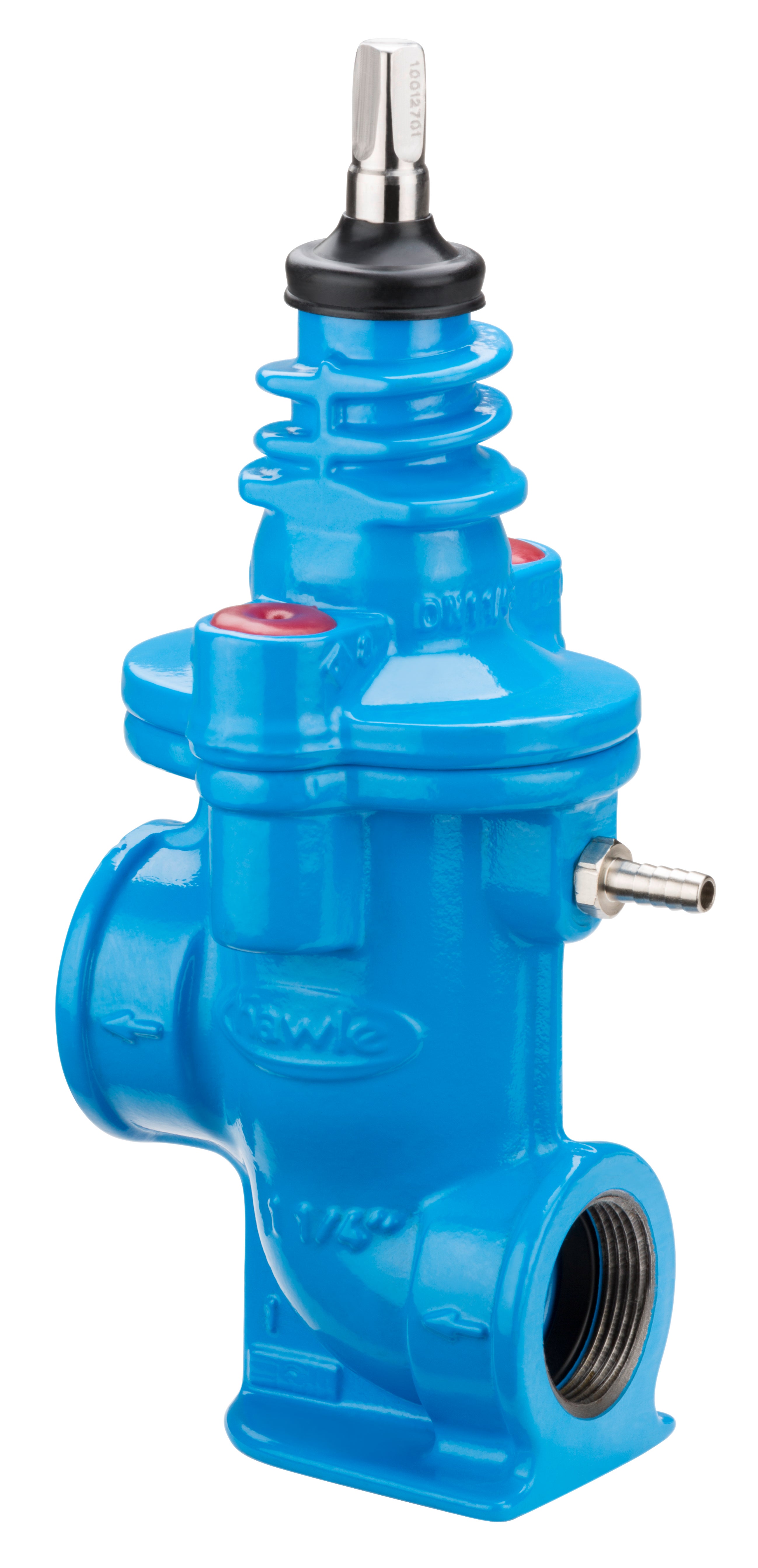

2491 Servisventil med automatisk dränering
Tillverkare:
Hawle
Servisventil med invändig gänga och självdränering. Dubbel O-ringstätning och spindel i rostfritt duplexstål. Kägla i mässing med påvulkaniserat EPDM-gummi, passande för dricksvatten. Automatisk dränering vid stängd ventil. Försänkta bultar med fullständigt korrosionsskydd. Gängad anslutning för garnityr. Epoxibeläggning ≥250 μm enligt RAL-GZ 662.
-
DN RSK/art.nr ¾" 2490 0900
1" 4303550
1¼" 4303551
1½" 4303552
2" 4303553
Byggvarubedömd produkt - Id: 136532, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning
Servisventil Nr. 2491 är en mjuktätande servisventil med invändig gänga enligt ISO 228 och fritt, slätt genomlopp. Ventilen är utrustad med automatisk självdränering som aktiveras när ventilen är helt stängd, vilket gör den särskilt lämplig för rörledningar som riskerar att frysa, exempelvis bevattningssystem. Ventilen uppfyller kraven enligt EN 1171 samt EN 1074-1 och EN 1074-2 och är konstruerad för nedgrävda installationer.
Ventilhuset är tillverkat i segjärn EN-GJS-400-15 och epoxipulverbelagt invändigt och utvändigt enligt DIN 3476-1 och EN 14901 med en skikttjocklek på minst 250 μm. Beläggningen är testad enligt RAL-GZ 662 och ger långvarigt skydd mot korrosion.
Spindeln är tillverkad i slipat, rostfritt duplexstål (1.4162) med rullgänga och tätas med dubbel O-ring i korrosionsfritt material. Kägla i avzinkningshärdig mässing är helöverdragen med vulkaniserat elastomer (EPDM) och utrustad med dräneringshål. Konstruktionen är friktionsfri mellan kägla och ventilhus, vilket minskar slitage och ger lång livslängd.
Servisventil Nr. 2491 är utrustad med försänkta insexskruvar som är helt korrosionsskyddade genom tätning med skyddsmassa och plantätning i EPDM. En korrosionsskyddande ring på insidan skyddar mot angrepp i gängade anslutningar. Ventilen har gängad anslutning för garnityr och är lämplig för alla typer av nedgrävda installationer.
Ventilen är tillgänglig i storlekar från ¾” till 2” och har ett nominellt tryck på PN 16.
| Material | |
|---|---|
| Hus | Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt DIN 3476-1 och EN 14901 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet minst 3000 V gnistprov. Vidhäftning minst 16 N/mm². |
| Kägla | Kägla av mässing CuZn21Si3P med maximal blyhalt 0,1 procent. Gummerad utvändigt med vulkaniserat EPDM-gummi enligt EN 681-1. Med dräneringshål. |
| Spindel | Rostfri duplexspindel 1.4162 med PRE-värde cirka 26. Gropkorrosionspotential minst 750 mV. Rullad gänga. Spindeln polerad i området för O-ringen för tätning. |
| O-ringshållare | O-ringar inbäddade i icke-korrosivt material (mässing) i området för spindelkanalen enligt DIN EN 13774. |
| O-ringar | EPDM |
| Läpptätning ventilhals | EPDM enligt EN 681-1. |
| Låsring | Rostfritt stål |
| Bröstpackning | EPDM enligt EN 681-1. |
| Skruvar | Skruvar med invändig sexkant. Korrosionsskyddade genom försänkning och tätade med tätningsmassa samt med bröstpackning av EPDM enligt EN 681-1. |
| Tätnings -och torkarring | EPDM |

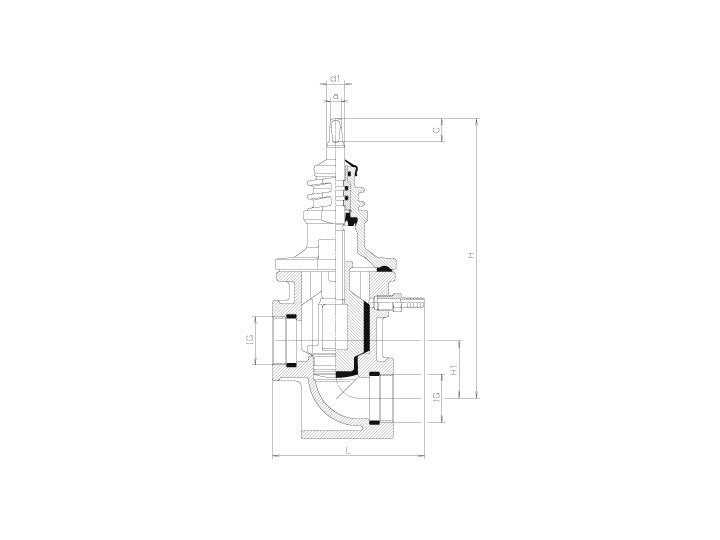

| DN | PN | Artikelnummer | Spindel a (mm) | Spindel c (mm) | Spindel d1 (mm) | Ventil H (mm) | Ventil H1 (mm) | Ventil L (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|
| ¾" | 16 | 2490 0900 | 10,3 | 20,0 | 16,0 | 207 | 41 | 115 | 2,37 |
| 1" | 16 | 4303550 | 10,3 | 20,0 | 16,0 | 207 | 41 | 115 | 2,30 |
| 1¼" | 16 | 4303551 | 10,3 | 20,0 | 16,0 | 243 | 20 | 130 | 3,90 |
| 1½" | 16 | 4303552 | 10,3 | 20,0 | 16,0 | 243 | 50 | 130 | 4,00 |
| 2" | 16 | 4303553 | 10,3 | 20,0 | 16,0 | 243 | 50 | 140 | 4,53 |
