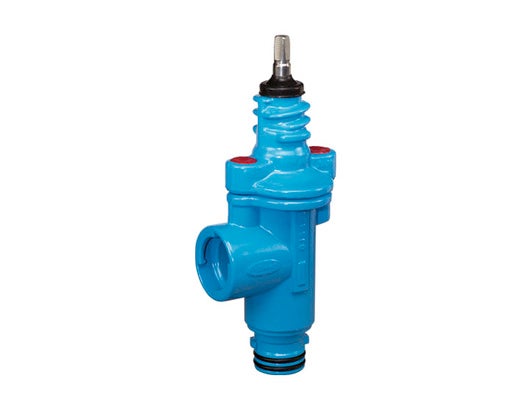

3161 Servisventil ZAK
Tillverkare:
Hawle
ZAK-servisventil med både ZAK-spetsände och ZAK-muff för vertikal installation. PN 16. Helt genomlopp, friktionsfri tätning med gummiöverdragen mässingskägla. Spindel i duplex rostfritt stål, dubbla O-ringar. Fullt epoxibelagd och korrosionsskyddad för nedgrävning.
-
Anslutning RSK/art.nr ZAK46 3161 0023
Byggvarubedömd produkt - Id: 136532, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning
Servisventil Nr. 3161 är en mjuktätande ventil utrustad med både ZAK-spetsände och ZAK-muff för vertikal montage. Den är avsedd för anslutning till Hawles ZAK-system och klarar tryckklass PN 16. Ventilen är konstruerad för enkel och säker installation i servisledningar med ZAK-kopplingar och kräver varken gängning eller svetsning.
Ventilen har ett helt slätt och rakt genomlopp för optimalt flöde och minimalt tryckfall. Ventilhus och överdel är tillverkade i segjärn EN-GJS-400-15 och är invändigt och utvändigt epoxibehandlade med min. 250 µm enligt RAL-GZ 662, vilket ger ett långvarigt skydd mot korrosion.
Käglan består av avzinkningshärdig mässing och är helt påvulkaniserad med EPDM-gummi. Tätningen sker friktionsfritt mot ventilhuset, vilket eliminerar nötning och ger lång livslängd. Ventilen är försedd med dubbla O-ringar, spindellager i mässing samt en spindel i rostfritt duplexstål (1.4162), slipad vid tätzonen.
| Material | |
|---|---|
| Hus | Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt DIN 3476-1 och EN 14901 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet minst 3000 V gnistprov. Vidhäftning minst 16 N/mm². |
| Kägla | Kägla av mässing CuZn21Si3P med maximal blyhalt 0,1 procent. Gummerad utvändigt med vulkaniserat EPDM-gummi enligt EN 681-1. Med dräneringshål. |
| Spindel | Rostfri duplexspindel 1.4162 med PRE-värde cirka 26. Gropkorrosionspotential minst 750 mV. Rullad gänga. Spindeln polerad i området för O-ringen för tätning. |
| O-ringshållare | O-ringar inbäddade i icke-korrosivt material (mässing) i området för spindelkanalen enligt DIN EN 13774. |
| O-ringar | EPDM |
| Läpptätning ventilhals | EPDM enligt EN 681-1. |
| Låsring | Rostfritt stål |
| Bröstpackning | EPDM enligt EN 681-1. |
| Skruvar | Skruvar med invändig sexkant. Korrosionsskyddade genom försänkning och tätade med tätningsmassa samt med bröstpackning av EPDM enligt EN 681-1. |
| Tätnings -och torkarring | EPDM |

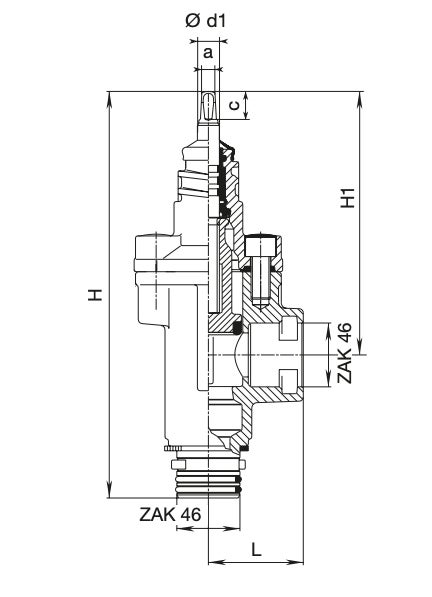

| Anslutning | PN | Artikelnummer | Spindel a (mm) | Spindel c (mm) | Spindel d1 (mm) | Ventil H (mm) | Ventil H1 (mm) | Ventil L (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|
| ZAK46 | 16 | 3161 0023 | 10,3 | 20,0 | 16,0 | 297 | 190 | 68 | 3,80 |
