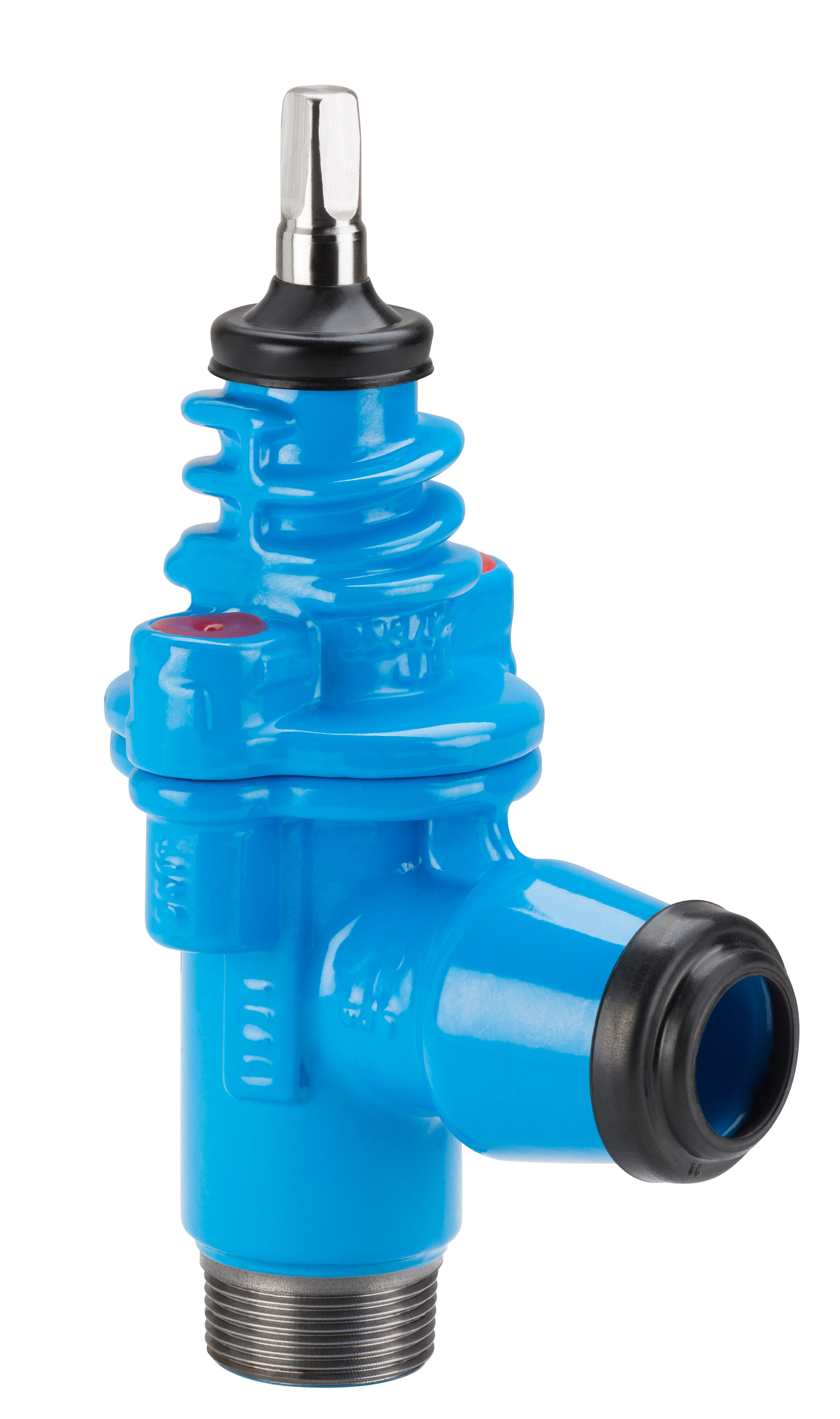

3130 Servisventil i vinkelutförande

Servisventil Nr. 3130 är en vinkelventil i segjärn med instickskoppling för PE-rör enligt EN 12201 och DIN 8074, avsedd för vertikal installation på rörsadel. Ventilen är certifierad enligt EN 1171, EN 1074-1 och EN 1074-2, med tryckklass PN 16 och lämpar sig för medietemperaturer upp till 30 °C. Den är konstruerad med ett slätt genomlopp för optimalt flöde.

Instickskoppling tätar effektivt även vid trycklöst tillstånd tack vare en förspänd O-ring i elastomer. Vid ökat vatten- eller rörtryck pressas tätnings- och gripringar djupare in i ventilens koniska kammare, vilket ökar både tätning och draghållfasthet. Gripfunktionen verkar endast på rörens utsida, vilket gör att en enda koppling passar alla tryckklasser upp till PN 16. Installationen är enkel och kräver inga specialverktyg.

Ventilhus och överdel är tillverkade i EN-GJS-400-15 (segjärn) och epoxibelagda invändigt och utvändigt enligt DIN 3476-1 och EN 14901, med en minsta skikttjocklek på 250 μm. Ytbehandlingen uppfyller kraven i RAL-GZ 662. Käglan är av mässing (CuZn21Si3P) och helöverdragen med vulkaniserat EPDM-gummi enligt EN 681-1, med dräneringshål.

Spindeln är icke-stigande och tillverkad i duplex rostfritt stål (1.4162) med rullgänga. Den tätas med dubbla O-ringar i korrosionsbeständigt material, inbäddade i en lagerhylsa av mässing. Ventilen är dessutom utrustad med mässingslager, överlastskydd i rostfritt stål och gängad anslutning för förlängningsspindel. För externa gängor krävs korrosionsskydd efter installation enligt gällande branschkrav.
