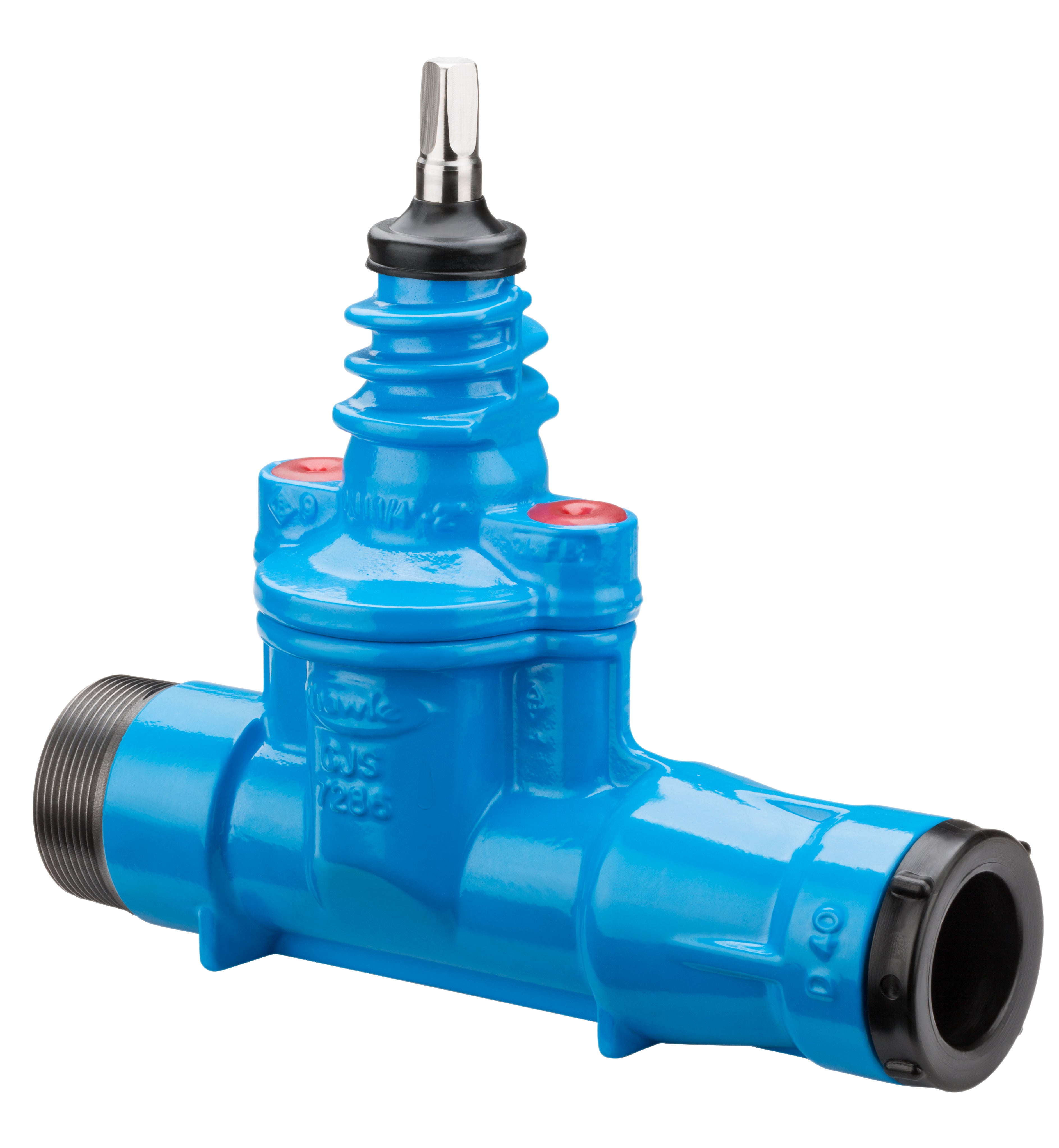

2800 Servisventil invändig och utvändig gänga

Servisventil Nr. 2800 är en mjuktätande servisventil med slätt genomlopp och kombinerad anslutning med invändig gänga (ISO 228), utvändig gänga (EN 10226-1) samt instickskoppling för PE-rör enligt EN 12201 och DIN 8074. Ventilen är godkänd enligt EN 1171, EN 1074-1 och EN 1074-2 och är anpassad för tryck upp till PN 16 och medietemperaturer upp till 30 °C. Den lämpar sig för både trycksatt borrning och standardinstallationer i markförlagda system.

Ventilen är tillverkad i segjärn EN-GJS-400-15 enligt EN 1563 och är epoxipulverbelagd invändigt och utvändigt enligt DIN 3476-1 och EN 14901, med en skikttjocklek på minst 250 µm. Beläggningen uppfyller RAL-GZ 662:s kvalitetskrav. Käglan är tillverkad i avzinkningshärdig mässing (CuZn21Si3P) och helöverdragen med vulkaniserat EPDM-gummi enligt EN 681-1. Tätningen mellan kägla och hus är friktionsfri, vilket minskar slitage och ger lång livslängd.

Spindeln är av icke-stigande typ i duplex rostfritt stål (1.4162), med slipad yta och rullgänga, samt tätas med dubbla O-ringar i korrosionsfritt material. Spindellagret är i mässing och ventilen är utrustad med överlastskydd i rostfritt stål samt gängad anslutning för förlängningsspindel.

Insticksmuffen tätar mot rörets ytterdiameter med en förspänd O-ring och greppas säkert via konisk inspänning. Tätning och grepp förstärks vid ökande tryck. Anslutningen är roterbar och demonterbar utan att funktionen påverkas. En styrhylsa skyddar den invändiga gängan och ger exakt rörstyrning. Specialgripring för PVC-rör finns tillgänglig mot tillägg.

Ventilen finns i dimensioner från DN 25 till DN 50, med rördimensioner från d32 till d63.
