2520 Servisventil invändig och utvändig gänga
Tillverkare:
Hawle
Servisventil med invändig/utvändig gänga (ISO 228/EN 10226-1) och slätt genomlopp. Ventilhus i epoxibelagt segjärn enligt RAL-GZ 662. Kägla i mässing helöverdragen med EPDM-gummi och dräneringshål. Spindel i duplex rostfritt stål med låg friktion och dubbla O-ringar i korrosionsfritt material. Gängad för förlängningsspindel. Invändiga gängor är korrosionsskyddade. Exponerade utvändiga gängor ska skyddas efter montering.
-
d3/d2 RSK/art.nr 1"/1¼" 2520 1600
1¼"/2" 4302312
1½"/2" 2520 2700
2"/2" 4302313
Byggvarubedömd produkt - Id: 136532, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning

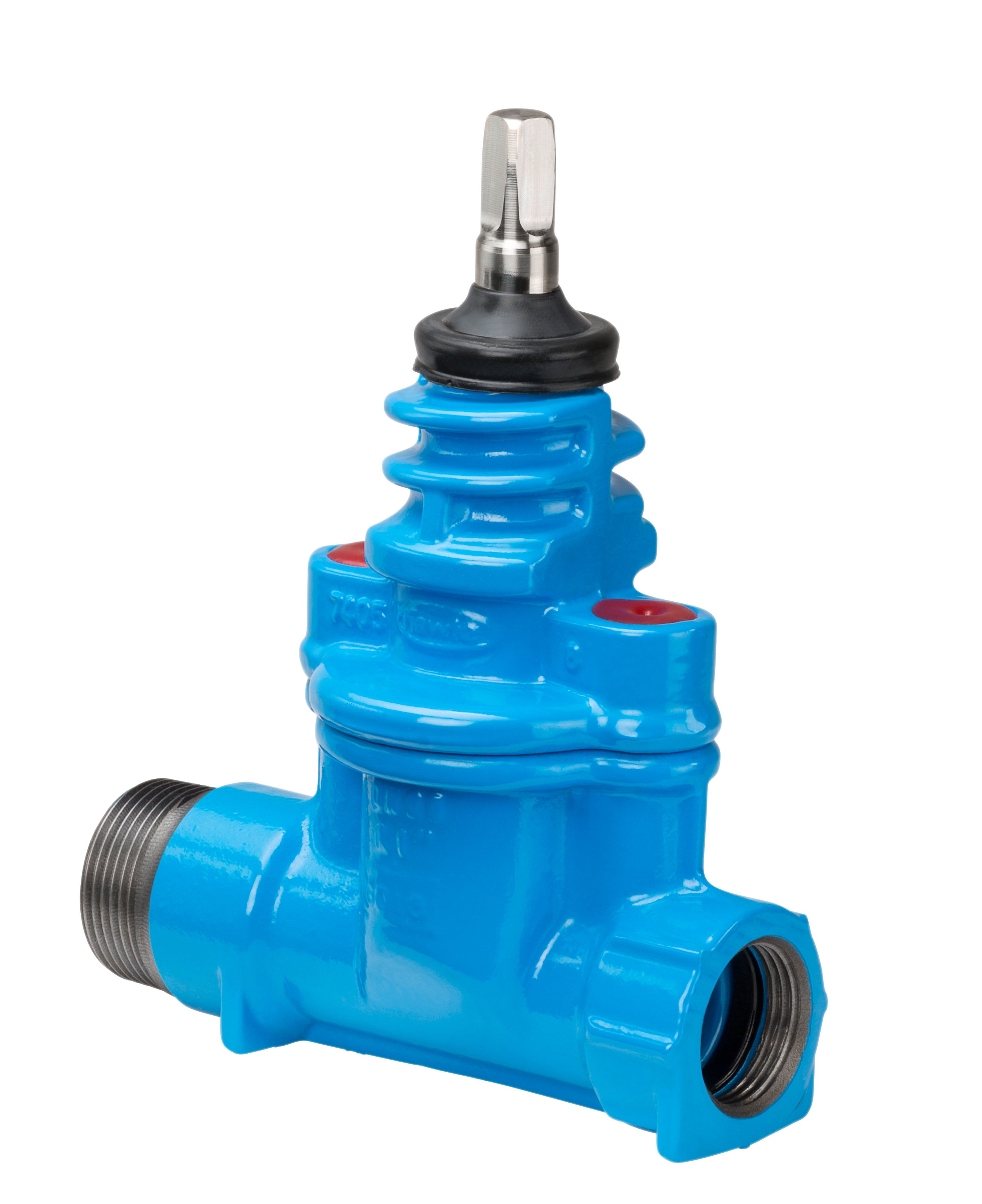

Servisventil Nr. 2520 är en mjuktätande servisventil med invändig gänga enligt ISO 228 och utvändig gänga enligt EN 10226-1. Den har ett slätt, fritt genomlopp och är konstruerad för markförlagda installationer inom vatten- och VA-system. Ventilen är godkänd enligt EN 1171, EN 1074-1 och EN 1074-2 och lämpar sig särskilt väl i applikationer där både invändig och utvändig gänganslutning krävs.
Ventilhus och överdel är tillverkade i segjärn EN-GJS-400-15 enligt EN 1563 och epoxibelagda invändigt och utvändigt enligt DIN 3476-1 och EN 14901. Beläggningen uppfyller kvalitetskraven enligt RAL-GZ 662 med en tjocklek på minst 250 μm, noll porositet vid 3000 V gnistprov och hög vidhäftning (≥16 N/mm²). Spindeln är en icke stigande, slipad duplexstång (1.4162) med rullgänga och hög motståndskraft mot punktkorrosion. Tätningen består av två O-ringar monterade i korrosionsfritt material.
Käglan är tillverkad i mässing (CuZn21Si3P) och är helöverdragen med vulkaniserat EPDM-gummi enligt EN 681-1. Den är utrustad med dräneringshål för att förhindra ansamling av vatten. Ventilen har även ett spindellager i mässing, gängad anslutning för förlängningsspindel, samt en korrosionsskyddande ring i modeller med invändig gänga. Insexskruvarna är försänkta och skyddas av tätningsmassa och EPDM-packning.
För produkter med utvändig gänga ska de exponerade gängorna skyddas mot korrosion enligt gällande branschregler efter montering. Servisventil Nr. 2520 är tillgänglig i storlekar DN 25 till DN 50, med PN 16 tryckklass.
| Material | |
|---|---|
| Hus | Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt DIN 3476-1 och EN 14901 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet minst 3000 V gnistprov. Vidhäftning minst 16 N/mm². |
| Kägla | Kägla av mässing CuZn21Si3P med maximal blyhalt 0,1 procent. Gummerad utvändigt med vulkaniserat EPDM-gummi enligt EN 681-1. Med dräneringshål. |
| Spindel | Rostfri duplexspindel 1.4162 med PRE-värde cirka 26. Gropkorrosionspotential minst 750 mV. Rullad gänga. Spindeln polerad i området för O-ringen för tätning. |
| O-ringshållare | O-ringar inbäddade i icke-korrosivt material (mässing) i området för spindelkanalen enligt DIN EN 13774. |
| O-ringar | EPDM |
| Läpptätning ventilhals | EPDM enligt EN 681-1. |
| Låsring | Rostfritt stål |
| Bröstpackning | EPDM enligt EN 681-1. |
| Skruvar | Skruvar med invändig sexkant. Korrosionsskyddade genom försänkning och tätade med tätningsmassa samt med bröstpackning av EPDM enligt EN 681-1. |
| Tätnings -och torkarring | EPDM |

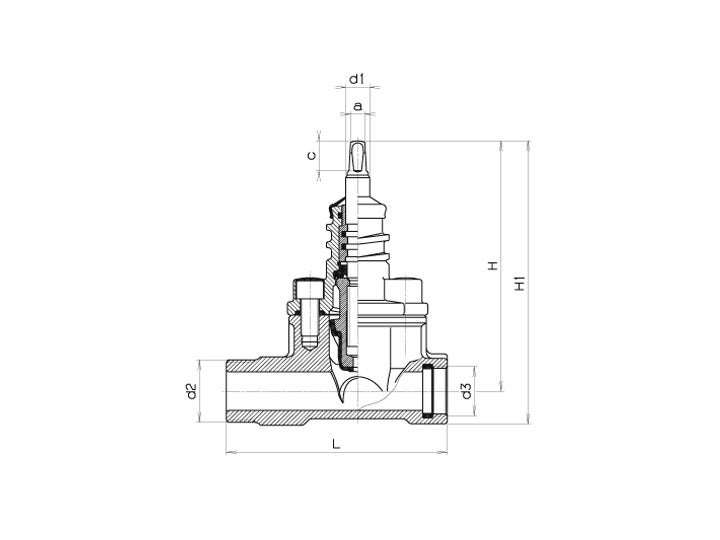

| d3/d2 | PN | Artikelnummer | Spindel a (mm) | Spindel c (mm) | Spindel d1 (mm) | Ventil H (mm) | Ventil H1 (mm) | Ventil L (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 1"/1¼" | 16 | 2520 1600 | 10,3 | 20,0 | 16,0 | 164 | 191 | 148 | 2,40 |
| 1¼"/2" | 16 | 4302312 | 10,3 | 20,0 | 16,0 | 200 | 234 | 176 | 3,80 |
| 1½"/2" | 16 | 2520 2700 | 10,3 | 20,0 | 16,0 | 200 | 238 | 167 | 4,00 |
| 2"/2" | 16 | 4302313 | 10,3 | 20,0 | 16,0 | 219 | 264 | 172 | 4,55 |
