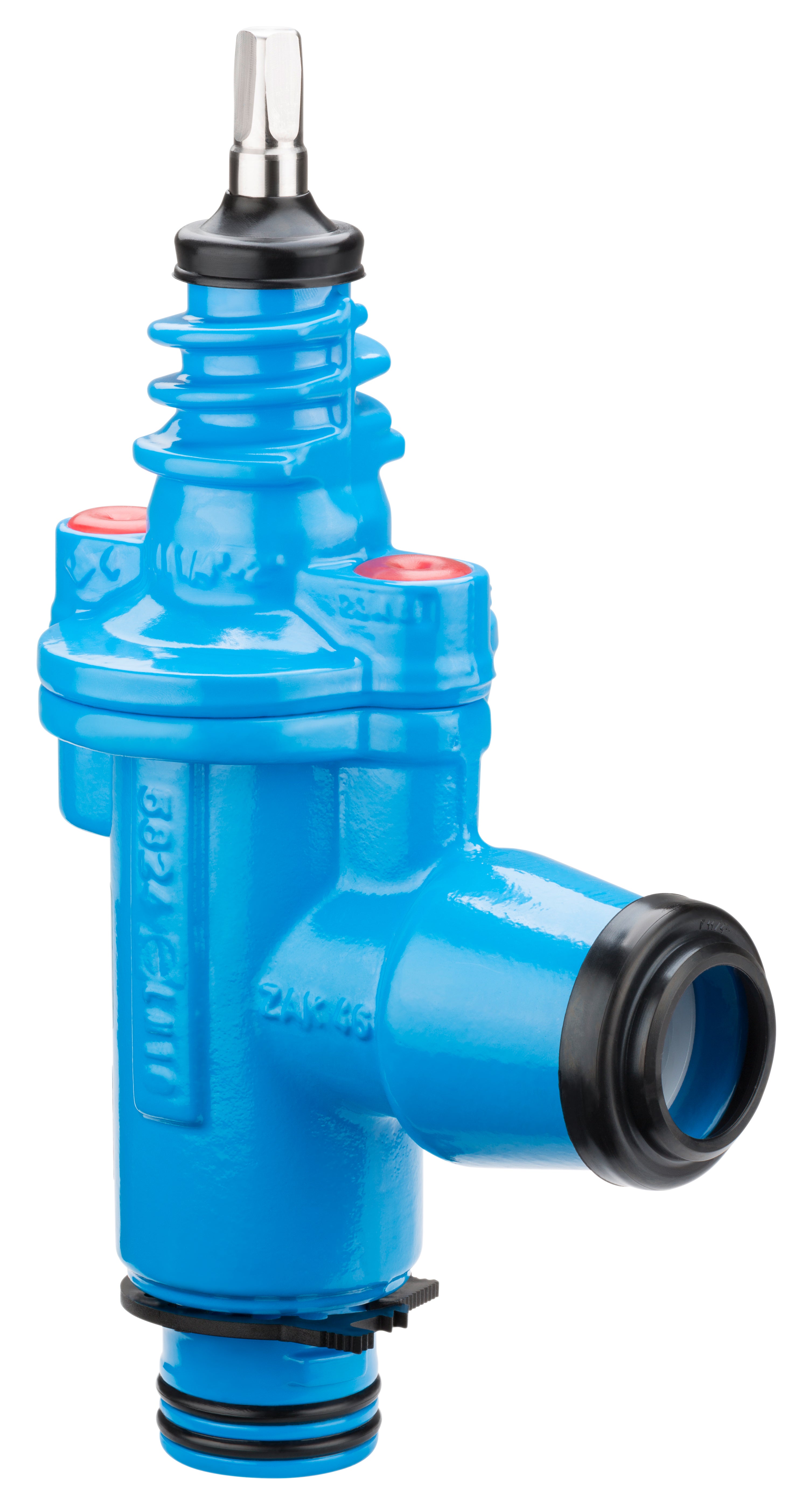

3160 Servisventil ZAK
Tillverkare:
Hawle
ZAK-servisventil med bottenanslutning (ZAK 34/46) och vertikal instickskoppling för PE-rör. PN 16. Friktionsfri tätning med kägla i gummiöverdragen mässing. Spindel i duplex rostfritt stål och dubbla O-ringar. Epoxibelagd, korrosionsfri konstruktion för nedgrävning.
-
Anslutning/YD RSK/art.nr ZAK34/25 4328459
ZAK34/32 4328460
ZAK46/40 4328461
ZAK46/50 4328462
Byggvarubedömd produkt - Id: 136532, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning
Servisventil Nr. 3160 är en mjuktätande ventil med ZAK-anslutning i botten och instickskoppling för PE-rör i vertikal riktning. Ventilen är konstruerad för användning med PE-rör enligt EN 12201 och DIN 8074 och är tryckklassad PN 16. Den är särskilt lämpad för nedgrävda installationer och system där vertikal rördragning krävs.
Ventilhus och överdel är tillverkade i segjärn (EN-GJS-400-15) med invändig och utvändig epoxibeläggning i enlighet med RAL-GZ 662. Kägla i avzinkningshärdig mässing är helöverdragen med vulkaniserat EPDM-gummi och tätar friktionsfritt mot huset, vilket förhindrar nötning och ger lång livslängd.
Ventilen är utrustad med dubbla O-ringar i rostfritt skyddsmaterial, spindellager i mässing och spindel i duplex rostfritt stål (1.4162) med slipad tätzon. Den invändiga ISO-kopplingen ger snabb och säker anslutning mot PE-rör utan att skada rörets ytterdiameter och kan roteras eller demonteras utan att förlora täthet.
| Material | |
|---|---|
| Hus | Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt DIN 3476-1 och EN 14901 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet minst 3000 V gnistprov. Vidhäftning minst 16 N/mm². |
| Kägla | Kägla av mässing CuZn21Si3P med maximal blyhalt 0,1 procent. Gummerad utvändigt med vulkaniserat EPDM-gummi enligt EN 681-1. Med dräneringshål. |
| Spindel | Rostfri duplexspindel 1.4162 med PRE-värde cirka 26. Gropkorrosionspotential minst 750 mV. Rullad gänga. Spindeln polerad i området för O-ringen för tätning. |
| O-ringshållare | O-ringar inbäddade i icke-korrosivt material (mässing) i området för spindelkanalen enligt DIN EN 13774. |
| O-ringar | EPDM |
| Läpptätning ventilhals | EPDM enligt EN 681-1. |
| Låsring | Rostfritt stål |
| Bröstpackning | EPDM enligt EN 681-1. |
| Skruvar | Skruvar med invändig sexkant. Korrosionsskyddade genom försänkning och tätade med tätningsmassa samt med bröstpackning av EPDM enligt EN 681-1. |
| Tätnings -och torkarring | EPDM |

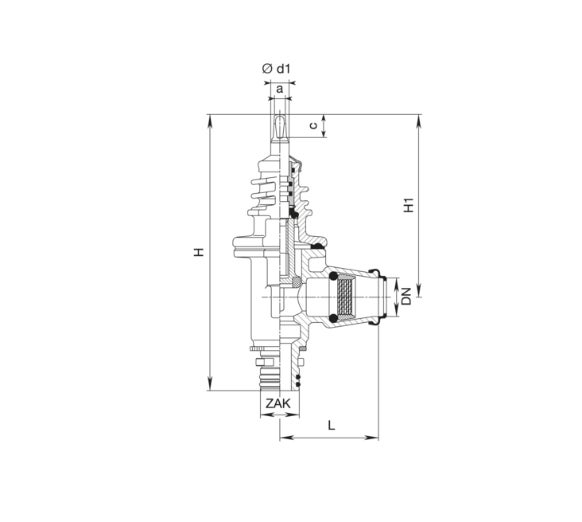

| Anslutning/YD | PN | Artikelnummer | Spindel a (mm) | Spindel c (mm) | Spindel d1 (mm) | Ventil H (mm) | Ventil H1 (mm) | Ventil L (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|
| ZAK34/25 | 16 | 4328459 | 10,3 | 20,0 | 16,0 | 240 | 159 | 80 | 2,19 |
| ZAK34/32 | 16 | 4328460 | 10,3 | 20,0 | 16,0 | 240 | 159 | 86 | 2,35 |
| ZAK46/40 | 16 | 4328461 | 10,3 | 20,0 | 16,0 | 274 | 190 | 106 | 3,91 |
| ZAK46/50 | 16 | 4328462 | 10,3 | 20,0 | 16,0 | 274 | 190 | 120 | 4,39 |
