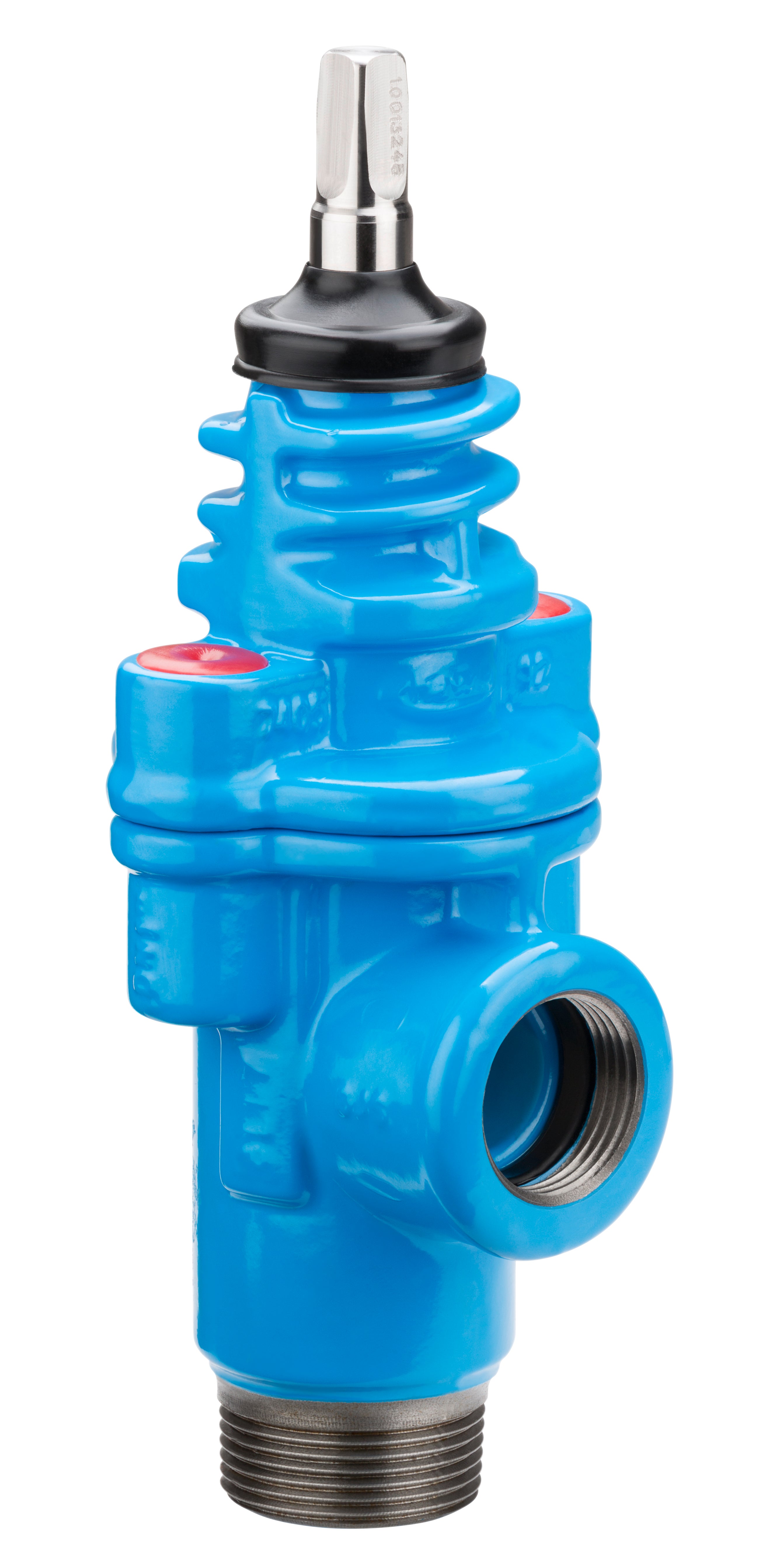

3120 Servisventil i vinkelutförande
Tillverkare:
Hawle
Vinkelventil i segjärn med invändig gänga ISO 228 och utvändig gänga EN 10226-1. För vertikal montering på rörsadel. Slätt genomlopp, PN 16. Ventilhus epoxibelagt enligt RAL-GZ 662. Kägla i mässing med EPDM-gummi och dräneringshål. Spindel i duplex rostfritt stål med dubbla O-ringar. Invändig gänga med korrosionsskyddsringsfunktion. Utvändiga gängor ska skyddas vid installation.
-
DN / ut gga - in gga RSK/art.nr 1"/2"-1½" 3120 1623
1¼"/2"-1¼" 4302315
1½"/2"-1¼" 3120 2730
2"/2"-2" 4328579
Byggvarubedömd produkt - Id: 136532, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning
Servisventil Nr. 3120 är en vinkelventil i segjärn med invändig gänga enligt ISO 228 och utvändig gänga enligt EN 10226-1, konstruerad för vertikal installation på rörsadel. Ventilen har ett slätt genomlopp och är certifierad enligt EN 1171, EN 1074-1 och EN 1074-2. Den är anpassad för markförlagda installationer inom vattenförsörjningssystem, med tryckklass PN 16.
Ventilhus och överdel är tillverkade i segjärn EN-GJS-400-15 enligt EN 1563 och är epoxibelagda in- och utvändigt enligt DIN 3476-1 och EN 14901. Beläggningen har en tjocklek på minst 250 μm och uppfyller kraven i RAL-GZ 662. Ventilens kägla är tillverkad i mässing (CuZn21Si3P) och helöverdragen med vulkaniserat EPDM-gummi enligt EN 681-1, och försedd med dräneringshål.
Spindeln är av icke-stigande typ i slipat duplex rostfritt stål (1.4162), med rullgänga och låg friktion. Den tätas med dubbla O-ringar i korrosionsbeständigt material, monterade i en bärhylsa i mässing enligt DIN EN 13774. Ventilen har mässingslager, överlastskydd i rostfritt stål och gängad anslutning för förlängningsspindel.
Servisventilen är utrustad med en korrosionsskyddande ring på den invändiga gängan. För ventilens utvändiga gänga gäller att fritt exponerade gängor måste skyddas mot korrosion i enlighet med branschstandard vid installation.
| Material | |
|---|---|
| Hus | Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt DIN 3476-1 och EN 14901 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet minst 3000 V gnistprov. Vidhäftning minst 16 N/mm². |
| Kägla | Kägla av mässing CuZn21Si3P med maximal blyhalt 0,1 procent. Gummerad utvändigt med vulkaniserat EPDM-gummi enligt EN 681-1. Med dräneringshål. |
| Spindel | Rostfri duplexspindel 1.4162 med PRE-värde cirka 26. Gropkorrosionspotential minst 750 mV. Rullad gänga. Spindeln polerad i området för O-ringen för tätning. |
| O-ringshållare | O-ringar inbäddade i icke-korrosivt material (mässing) i området för spindelkanalen enligt DIN EN 13774. |
| O-ringar | EPDM |
| Läpptätning ventilhals | EPDM enligt EN 681-1. |
| Låsring | Rostfritt stål |
| Bröstpackning | EPDM enligt EN 681-1. |
| Skruvar | Skruvar med invändig sexkant. Korrosionsskyddade genom försänkning och tätade med tätningsmassa samt med bröstpackning av EPDM enligt EN 681-1. |
| Tätnings -och torkarring | EPDM |

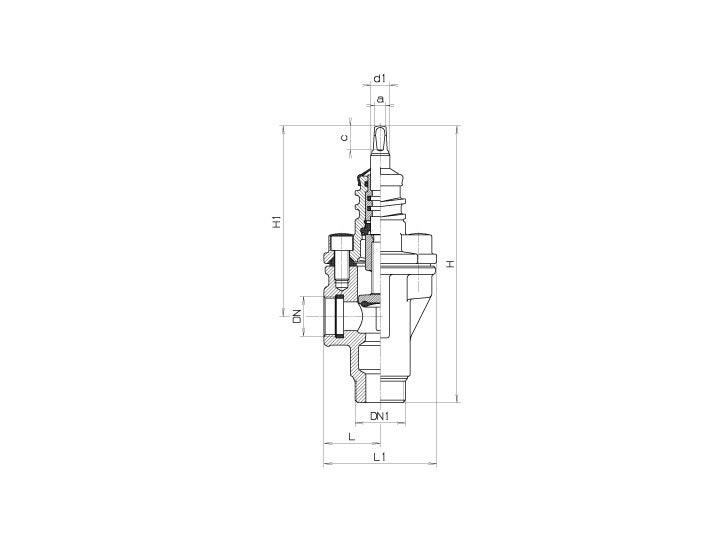

| DN / ut gga - in gga | PN | Artikelnummer | L1 (mm) | Spindel a (mm) | Spindel c (mm) | Spindel d1 (mm) | Ventil H (mm) | Ventil H1 (mm) | Ventil L (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1"/2"-1½" | 16 | 3120 1623 | 93 | 10,3 | 20,0 | 16,0 | 227 | 159 | 47 | 2,30 |
| 1¼"/2"-1¼" | 16 | 4302315 | 108 | 10,3 | 20,0 | 16,0 | 271 | 191 | 55 | 3,60 |
| 1½"/2"-1¼" | 16 | 3120 2730 | 109 | 10,3 | 20,0 | 16,0 | 280 | 193 | 45 | 3,90 |
| 2"/2"-2" | 16 | 4328579 | 113 | 10,3 | 20,0 | 16,0 | 289 | 196 | 60 | 4,40 |
