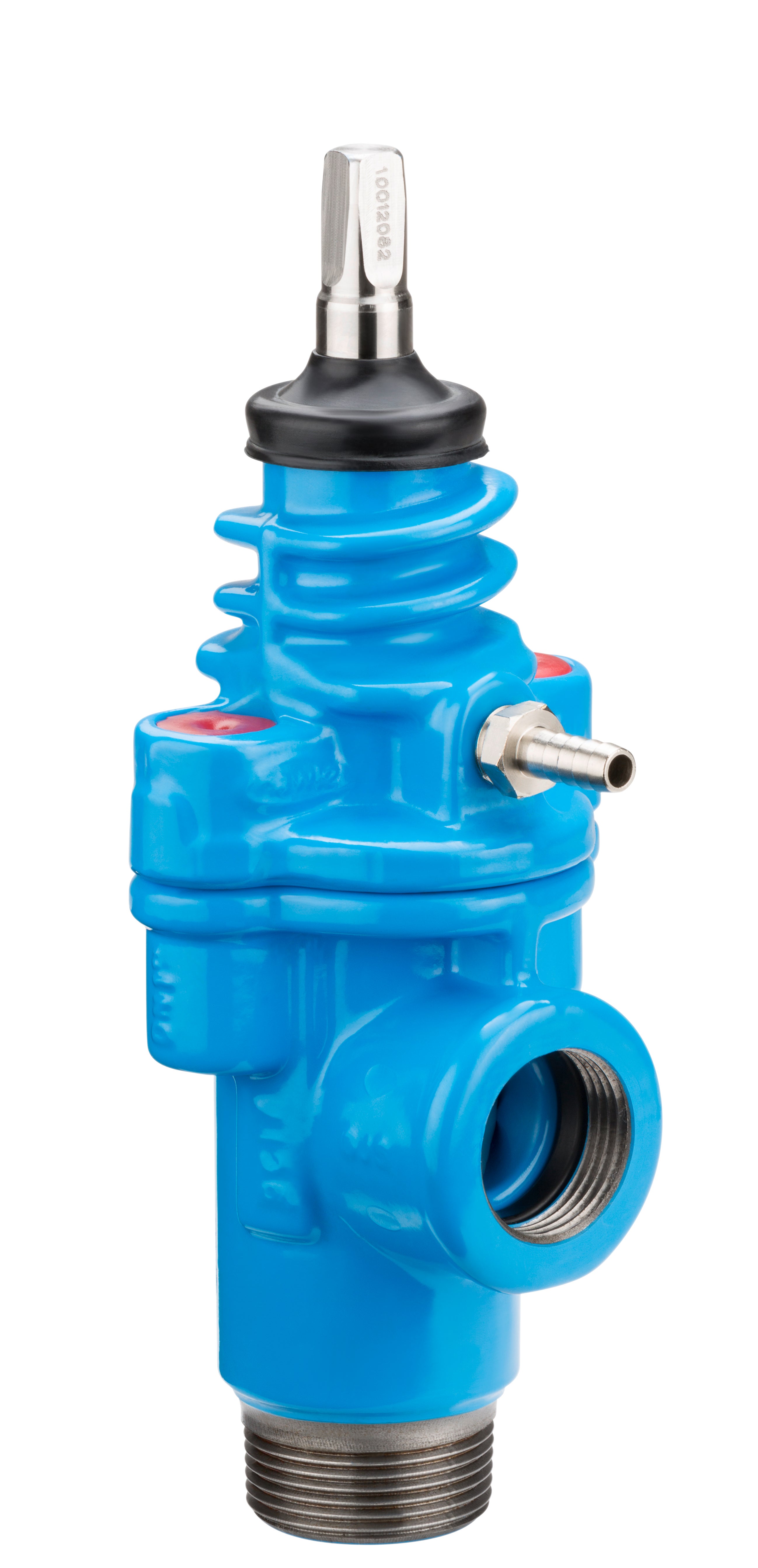

3128 Servisventil med automatisk dränering, vinkel
Tillverkare:
Hawle
Vinkelventil i segjärn med invändig gänga ISO 228 och automatisk dränering. För vertikal installation på rörsadel. Automatisk tömning sker endast vid helt stängd ventil – ej vid öppen. Ej för placering under grundvattennivå. EPDM-gummiklädd kägla i mässing, spindel i duplex rostfritt stål med dubbla O-ringar. Ventilhus epoxibelagt enligt RAL-GZ 662.
-
DN/YD RSK/art.nr 1½ 3128 2730
Byggvarubedömd produkt - Id: 136532, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.
Produktbeskrivning
Servisventil Nr. 3128 är en vinkelventil med invändig gänga och integrerad automatisk dräneringsfunktion. Ventilen är tillverkad i segjärn och konstruerad för vertikal installation på rörsadel, med gänganslutningar enligt ISO 228 (invändig) och EN 10226-1 (utvändig). Den är tillverkad enligt EN 1171, EN 1074-1 och EN 1074-2, med arbetstryck upp till PN 16.
Ventilen är utrustad med ett slätt och rakt genomlopp som ger optimalt flöde. Automatisk dränering aktiveras endast när ventilen är helt stängd, vilket gör den särskilt lämplig för system där frysrisk förekommer, exempelvis i bevattningsanläggningar. Ingen dränering sker vid delvis eller helt öppen ventil. Observera att ventilen inte får installeras där dräneringshålet hamnar under grundvattennivån.
Ventilhus och överdel är tillverkade i segjärn EN-GJS-400-15 och epoxibelagda in- och utvändigt med en minsta tjocklek på 250 µm enligt DIN 3476-1 och EN 14901. Ventilkäglan är tillverkad i mässing (CuZn21Si3P) och helöverdragen med vulkaniserat EPDM-gummi enligt EN 681-1.
Spindeln är av icke-stigande typ i duplex rostfritt stål (1.4162) med rullgänga och är slipad i tätzonen. Dubbla O-ringar i korrosionsfritt material säkerställer tillförlitlig tätning. Ventilen har spindellager i mässing, överlastskydd i rostfritt stål och gängad anslutning för förlängningsspindel.
| Material | |
|---|---|
| Hus | Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt DIN 3476-1 och EN 14901 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet minst 3000 V gnistprov. Vidhäftning minst 16 N/mm². |
| Kägla | Kägla av mässing CuZn21Si3P med maximal blyhalt 0,1 procent. Gummerad utvändigt med vulkaniserat EPDM-gummi enligt EN 681-1. Med dräneringshål. |
| Spindel | Rostfri duplexspindel 1.4162 med PRE-värde cirka 26. Gropkorrosionspotential minst 750 mV. Rullad gänga. Spindeln polerad i området för O-ringen för tätning. |
| O-ringshållare | O-ringar inbäddade i icke-korrosivt material (mässing) i området för spindelkanalen enligt DIN EN 13774. |
| O-ringar | EPDM |
| Läpptätning ventilhals | EPDM enligt EN 681-1. |
| Låsring | Rostfritt stål |
| Bröstpackning | EPDM enligt EN 681-1. |
| Skruvar | Skruvar med invändig sexkant. Korrosionsskyddade genom försänkning och tätade med tätningsmassa samt med bröstpackning av EPDM enligt EN 681-1. |
| Tätnings -och torkarring | EPDM |

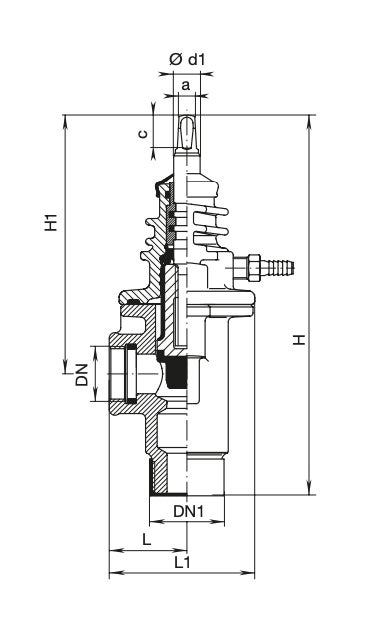

| DN/YD | PN | Artikelnummer | L1 (mm) | Spindel a (mm) | Spindel c (mm) | Spindel d1 (mm) | Ventil H (mm) | Ventil H1 (mm) | Ventil L (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1½ | 16 | 3128 2730 | 109 | 10,3 | 20,0 | 16,0 | 292 | 205 | 56 | 3,91 |
