MFA

MFA Skjutspjällventil

Tillverkare:

WEY Sistag

Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.

  • DN RSK/art.nr
    80

    93 MFA080A226
    100

    93 MFA100A200
    125

    93 MFA125A200
    150

    93 MFA150A200
    200

    93 MFA200A200
    250

    93 MFA250A200
    300

    93 MFA300A200
    350

    93 MFA350A200
  • DN RSK/art.nr
    400

    93 MFA400A200
    450

    93 MFA450A200
    500

    93 MFA500A200
    600

    93 MFA600A200
Till kontakt

Produktbeskrivning

Ventilen DN 50–1600 är en standardkonstruktion med manuell manövrering via handratt. Utförandet DN 50–600 har icke-stigande spindel, medan DN 600–1600 är utrustad med konisk växel och stigande spindel. Flänsborrningen följer PN 10/16 enligt EN 1092 och ISO 7005, och bygglängden motsvarar EN 558-1 / ISO 5752 part 20. Det nominella trycket är 10 bar för DN 50–300, 6 bar för DN 350–400 och 4 bar för DN 450–1600. Arbetstrycket framgår av kolumn AT. Ventilen är testad enligt EN 12266-1, klass A.

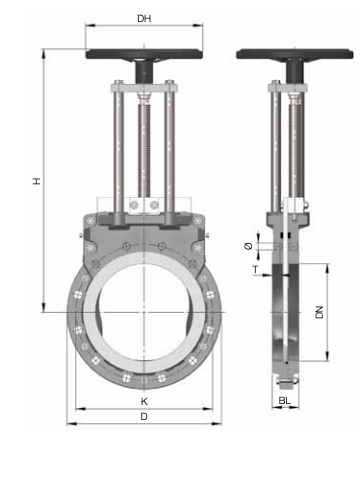

DN Artikelnummer Ø (mm) Antal bultar BL (mm) D (mm) DH (mm) H (mm) K (mm) Max bar T (mm) Vikt (kg)
80 93 MFA080A226 M16 8 46 200 200 339 160 15 13 10,00
100 93 MFA100A200 M16 8 52 220 200 384 180 17 16 10,00
125 93 MFA125A200 M16 8 56 250 200 418 210 21 18 10,00
150 93 MFA150A200 M20 8 56 285 300 501 240 31 16 10,00
200 93 MFA200A200 M20 8 60 340 300 586 295 43 18 10,00
250 93 MFA250A200 M20 12 68 395 300 676 350 59 21 10,00
300 93 MFA300A200 M20 12 78 445 400 785 400 82 21 10,00
350 93 MFA350A200 M20 16 78 505 400 876 460 99 18 6,00
400 93 MFA400A200 M24 16 102 565 400 961 515 137 24 6,00
450 93 MFA450A200 M24 20 114 615 500 1063 565 239 28 4,00
500 93 MFA500A200 M24 20 127 670 500 1124 620 259 28 4,00
600 93 MFA600A200 M27 20 154 780 630 1312 725 355 32 4,00
