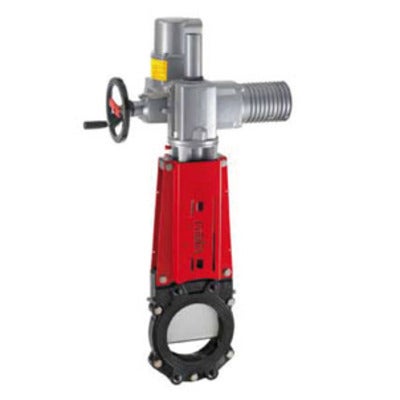

VNE Skjutspjällventil
Tillverkare:
WEY Sistag
Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.
-
DN RSK/art.nr 80 93 VNE080A200
100 93 VNE100A200
125 93 VNE125A200
150 93 VNE150A200
200 93 VNE200A200
250 93 VNE250A200
300 93 VNE300D426
350 93 VNE350A200
-
DN RSK/art.nr 400 93 VNE400A200
Produktbeskrivning
Ventilen DN 50–400 är en standardkonstruktion utrustad med elmotor, 400 V och 50 Hz, med stigande spindel. Ventilens hus och övre delar är epoxipulverbelagda medan rostfria komponenter levereras utan beläggning. Flänsborrningen följer PN 10/16 enligt EN 1092 och ISO 7005, och bygglängden motsvarar EN 558-1 / ISO 5752 del 20. Det nominella trycket är 10 bar för DN 50–200, 6 bar för DN 250–300 och 4 bar för DN 350–400. Arbetstrycket framgår av tabellens kolumn AT. Vid installation i ledningens ände rekommenderas användning av stålförstärkt gummitätning. Ventilen är testad enligt EN 12266-1, klass A.

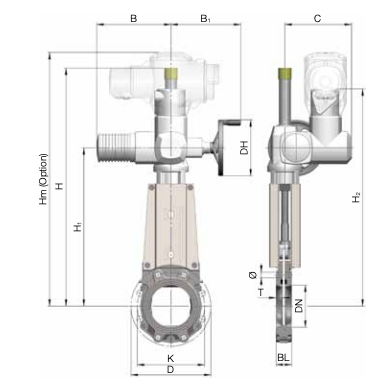

| DN | Artikelnummer | Ø (mm) | Antal bultar | B (mm) | B1 (mm) | BL (mm) | C (mm) | D (mm) | DH (mm) | H (mm) | H1 (mm) | H2 (mm) | Hm (Option) | K (mm) | Max bar | T (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 93 VNE080A200 | M16 | 8 | 265 | 249 | 46 | 237 | 200 | 140 | - | 415 | 589 | 755 | 160 | 10 | 17 | 29,00 |
| 100 | 93 VNE100A200 | M16 | 8 | 265 | 249 | 52 | 237 | 220 | 140 | - | 468 | 642 | 808 | 180 | 10 | 20 | 32,00 |
| 125 | 93 VNE125A200 | M16 | 8 | 265 | 249 | 56 | 237 | 250 | 140 | - | 509 | 683 | 849 | 210 | 10 | 22 | 34,00 |
| 150 | 93 VNE150A200 | M20 | 8 | 265 | 249 | 56 | 237 | 285 | 160 | - | 554 | 728 | 894 | 240 | 10 | 21 | 41,00 |
| 200 | 93 VNE200A200 | M20 | 8 | 265 | 249 | 60 | 237 | 340 | 160 | 811 | 634 | 808 | 974 | 295 | 9 | 23 | 47,00 |
| 250 | 93 VNE250A200 | M20 | 12 | 282 | 254 | 68 | 247 | 395 | 200 | 924 | 736 | 910 | 1076 | 350 | 6 | 19 | 65,00 |
| 300 | 93 VNE300D426 | M20 | 12 | 282 | 254 | 78 | 247 | 445 | 200 | 1106 | 818 | 992 | 1158 | 400 | 6 | 23 | 90,00 |
| 350 | 93 VNE350A200 | M20 | 16 | 282 | 254 | 78 | 247 | 505 | 200 | 1219 | 931 | 1105 | 1271 | 460 | 4 | 20 | 114,00 |
| 400 | 93 VNE400A200 | M24 | 16 | 282 | 254 | 102 | 247 | 565 | 200 | 1401 | 1013 | 1187 | 1353 | 515 | 4 | 28 | 140,00 |
