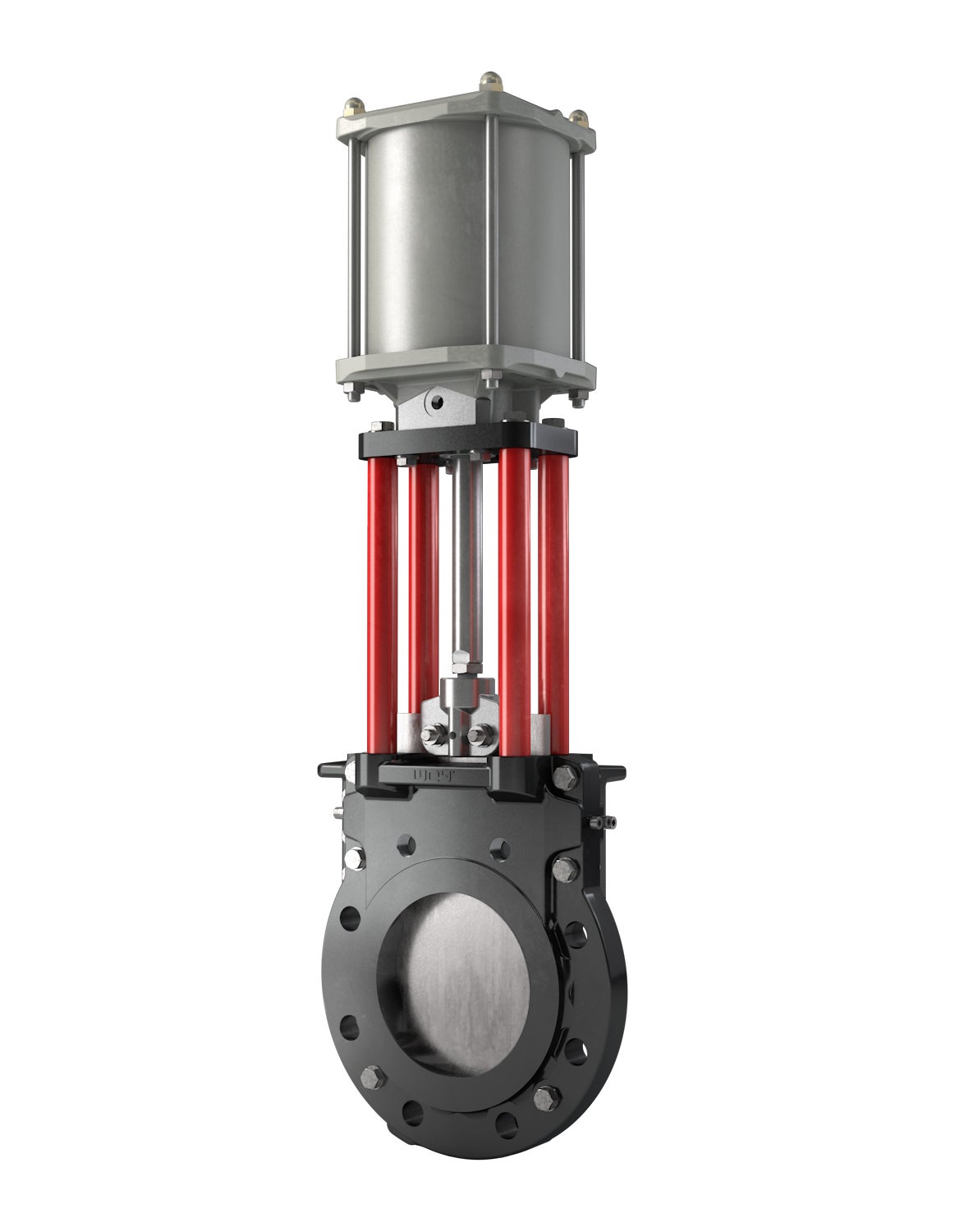

MFC Skjutspjällventil
Tillverkare:
WEY Sistag
Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.
-
DN RSK/art.nr 100 93 MFC100A200
150 93 MFC150A200
200 93 MFC200A200
250 93 MFC250A200
300 93 MFC300A200
400 93 MFC400A200
500 93 MFC500A200
Produktbeskrivning
Wey® skjutspjällventil MFC DN 50–600 är en standardkonstruktion som manövreras med pneumatisk cylinder och har ett reglertryck på 6–8 bar. Ventilen är utförd med epoxipulverbelagt hus och ventilöverdel, medan övriga komponenter är anpassade för lång livslängd och driftsäker funktion. Flänsborrningen följer PN 10/16 enligt EN 1092 och ISO 7005, och bygglängden är i enlighet med EN 558-1 / ISO 5752 del 20. Det nominella trycket är 10 bar för DN 50–300, 6 bar för DN 350–400 och 4 bar för DN 450–600. Arbetstrycket framgår av kolumn AT. Ventilen är testad enligt EN 12266-1, klass A, och är anpassad för reglertryck på 6 bar i problemfri media, med möjlighet till större cylindrar på förfrågan.

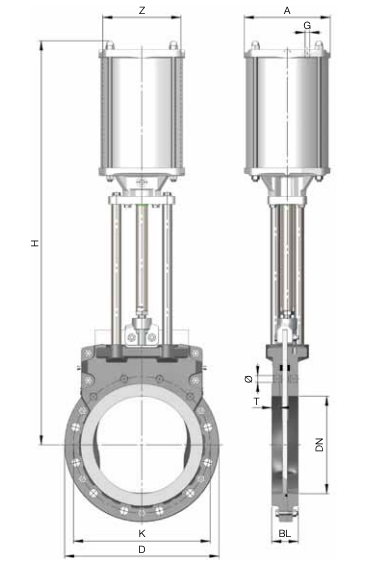

| DN | Artikelnummer | Ø (mm) | A (mm) | Antal bultar | BL (mm) | D (mm) | G (mm) | H (mm) | K (mm) | Max bar | T (mm) | Z (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 93 MFC100A200 | M16 | 140 | 8 | 52 | 220 | ISO 228-G¼ | 568 | 180 | 6 | 16 | 100 | 18,00 |
| 150 | 93 MFC150A200 | M20 | 180 | 8 | 56 | 285 | ISO 228-G¼ | 728 | 240 | 10 | 16 | 160 | 32,00 |
| 200 | 93 MFC200A200 | M20 | 180 | 8 | 60 | 340 | ISO 228-G¼ | 863 | 295 | 6 | 18 | 160 | 42,00 |
| 250 | 93 MFC250A200 | M20 | 220 | 12 | 68 | 395 | ISO 228-G¼ | 1036 | 350 | 6 | 21 | 200 | 64,00 |
| 300 | 93 MFC300A200 | M20 | 220 | 12 | 78 | 445 | ISO 228-G¼ | 1176 | 400 | 5 | 21 | 200 | 91,00 |
| 400 | 93 MFC400A200 | M24 | 270 | 16 | 102 | 565 | ISO 228-G½ | 1502 | 515 | 5 | 24 | 250 | 162,00 |
| 500 | 93 MFC500A200 | M24 | 320 | 20 | 127 | 670 | ISO 228-G½ | 1770 | 620 | 4 | 28 | 300 | 248,00 |
