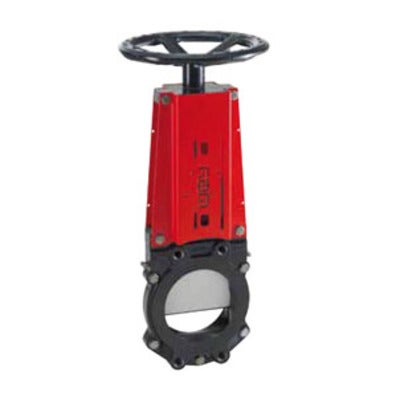

VNA Skjutspjällventil
Tillverkare:
WEY Sistag
Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.
-
DN RSK/art.nr 50 93 VNA050A200
65 93 VNA065A200
80 93 VNA080A200
100 93 VNA100A200
125 93 VNA125A200
150 93 VNA150A200
200 93 VNA200A200
250 93 VNA250A200
-
DN RSK/art.nr 300 93 VNA300A200
350 93 VNA350A200
400 93 VNA400A200
Produktbeskrivning
För ventilens standardkonstruktion är huset och överdelen epoxypulverbelagda, medan de rostfria delarna är obehandlade. Flänsborrningen följer PN 10/16 enligt EN 1092 och ISO 7005, och bygglängden är enligt EN 558-1 / ISO 5752 serie 20. Det nominella trycket är 10 bar för DN 50–200, 6 bar för DN 250–300 samt 4 bar för DN 350–400. Arbetstrycket framgår av kolumn AT. För montering i ledningens ände rekommenderas användning av stålförstärkt gummipackning. Ventilen är testad enligt EN 12266-1, klass A.

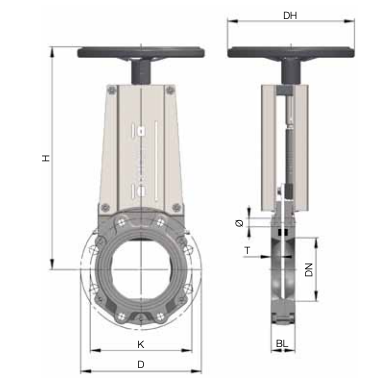

| DN | Artikelnummer | Ø (mm) | Antal bultar | BL (mm) | D (mm) | DH (mm) | H (mm) | K (mm) | Max bar | T (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 93 VNA050A200 | M16 | 4 | 43 | 165 | 150 | 328 | 125 | 10 | 17 | 7,00 |
| 65 | 93 VNA065A200 | M16 | 4 | 46 | 185 | 150 | 340 | 145 | 10 | 17 | 8,00 |
| 80 | 93 VNA080A200 | M16 | 8 | 46 | 200 | 200 | 358 | 160 | 10 | 17 | 9,00 |
| 100 | 93 VNA100A200 | M16 | 8 | 52 | 220 | 200 | 411 | 180 | 10 | 20 | 12,00 |
| 125 | 93 VNA125A200 | M16 | 8 | 56 | 250 | 200 | 452 | 210 | 10 | 22 | 14,00 |
| 150 | 93 VNA150A200 | M20 | 8 | 56 | 285 | 300 | 526 | 240 | 10 | 21 | 22,00 |
| 200 | 93 VNA200A200 | M20 | 8 | 60 | 340 | 300 | 606 | 295 | 10 | 23 | 29,00 |
| 250 | 93 VNA250A200 | M20 | 12 | 68 | 395 | 300 | 696 | 350 | 6 | 19 | 40,00 |
| 300 | 93 VNA300A200 | M20 | 12 | 78 | 445 | 400 | 792 | 400 | 6 | 23 | 65,00 |
| 350 | 93 VNA350A200 | M20 | 16 | 78 | 505 | 400 | 905 | 460 | 4 | 20 | 89,00 |
| 400 | 93 VNA400A200 | M24 | 16 | 102 | 565 | 400 | 987 | 515 | 4 | 28 | 115,00 |
