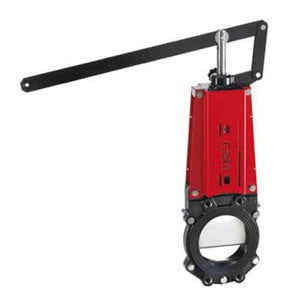

VNB Skjutspjällventil
Tillverkare:
WEY Sistag
Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.
-
DN RSK/art.nr 50 93 VNB050A200
100 93 VNB100A270
150 93 VNB150A270
200 93 VNB200A270
Produktbeskrivning
För ventilens standardkonstruktion är huset och överdelen epoxipulverbelagda, medan de rostfria delarna levereras utan beläggning. Flänsborrningen följer PN 10/16 enligt EN 1092 och ISO 7005, och bygglängden är i enlighet med EN 558-1 / ISO 5752 del 20. Det nominella trycket är 4 bar för DN 50–200, medan arbetstrycket är 1 bar för DN 50–125 och 0,5 bar för DN 150–200. Vid installation som ändventil rekommenderas användning av stålförstärkta flänspackningar. Ventilen är testad enligt EN 12266-1, nivå A.
| DN | Artikelnummer | Ø (mm) | A (mm) | B (mm) | BL (mm) | C (mm) | D (mm) | H (mm) | H1 (mm) | K (mm) | T (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 93 VNB050A200 | M16 | 108 | 382 | 43 | 283 | 165 | 378 | 492 | 125 | 17 | 8,00 |
| 100 | 93 VNB100A270 | M16 | 126 | 454 | 52 | 267 | 220 | 493 | 717 | 180 | 20 | 12,00 |
| 150 | 93 VNB150A270 | M20 | 136 | 916 | 56 | 57 | 285 | 620 | 1147 | 240 | 21 | 23,00 |
| 200 | 93 VNB200A270 | M20 | 160 | 858 | 60 | 144 | 340 | 727 | 1390 | 295 | 23 | 35,00 |
