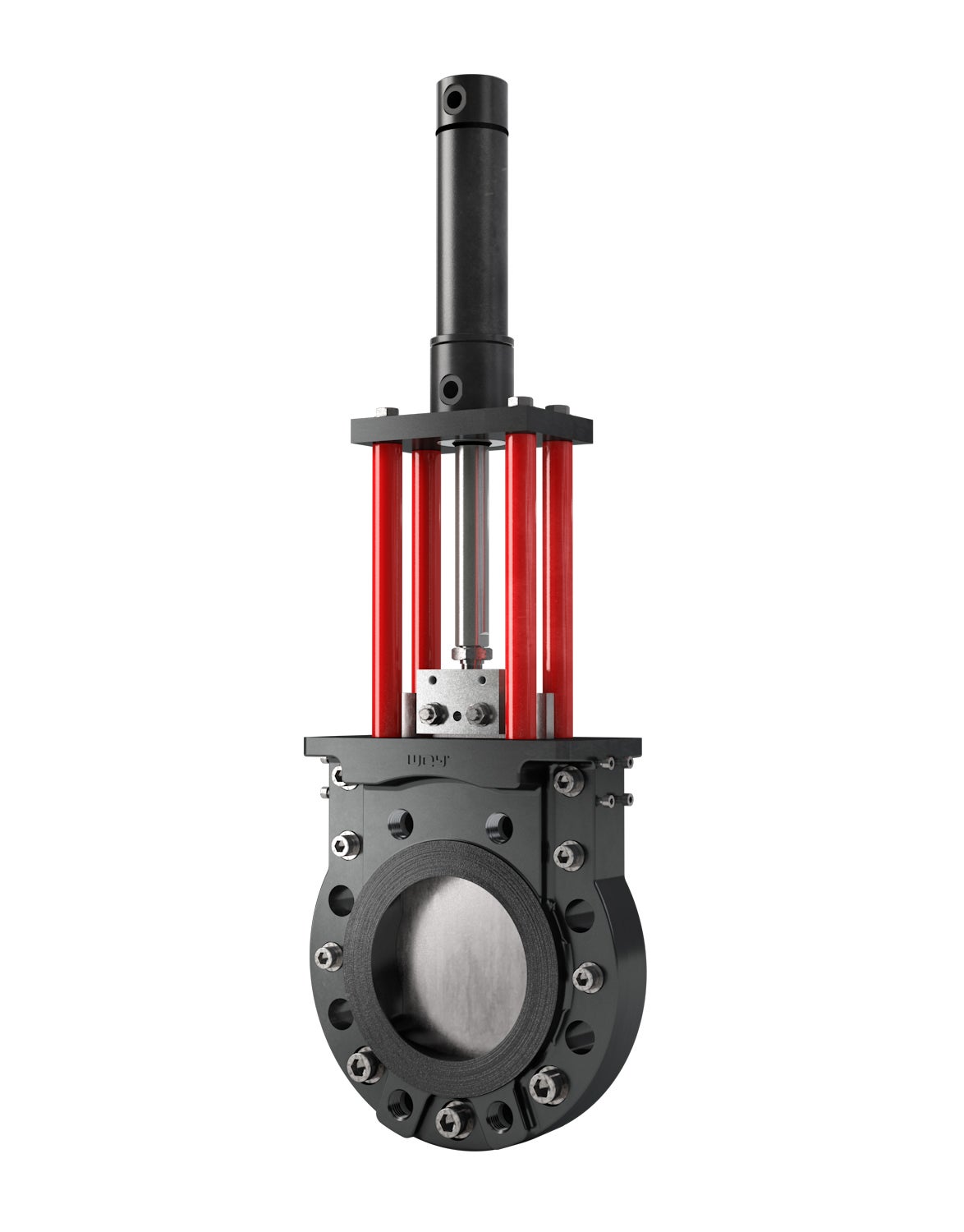

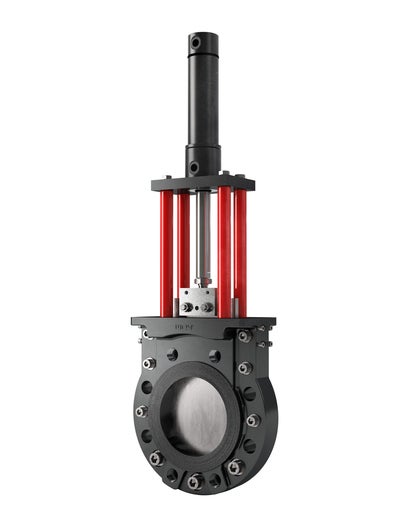

MGH Skjutspjällventil
Tillverkare:
WEY Sistag
Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.
-
DN RSK/art.nr 500 93 MGH500A326
Produktbeskrivning
Ventilen DN 50–600 är en standardkonstruktion som manövreras med hydraulisk cylinder för oljedrift. Ventilhuset och ventilöverdelen är epoxipulverbelagda för effektivt korrosionsskydd. Flänsborrningen följer DN 50–150 PN 16 och DN 200–600 PN 10 enligt EN 1092 / ISO 7005, medan bygglängden är i enlighet med EN 558 / ISO 5752 serie 20. Det nominella trycket är PN 10 och arbetstrycket framgår av kolumn AT. Ventilen är testad enligt EN 12266-1, klass A.

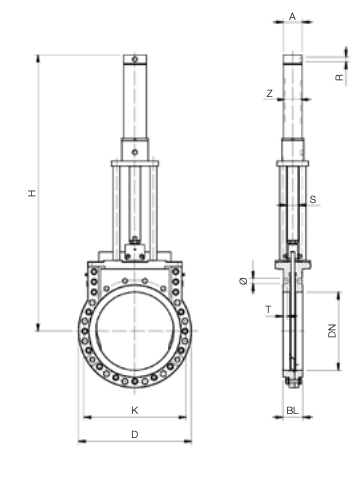

| DN | Artikelnummer | Ø (mm) | A (mm) | Antal bultar | BL (mm) | D (mm) | H (mm) | K (mm) | Max bar | T (mm) | Z (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 93 MGH500A326 | M24 | 140 | 20 | 127 | 715 | 1845 | 620 | 10 | 28 | 125 | 360,00 |
