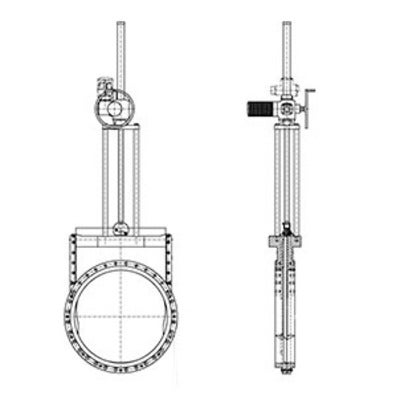

MFE Skjutspjällventil
Tillverkare:
WEY Sistag
Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.
-
DN/YD RSK/art.nr 200 93 MFE200A200
350 93 MFE350A200
400 93 MFE400A200
600 93 MFE600A200
700 93 MFE700A200
1000 93 MFE1000

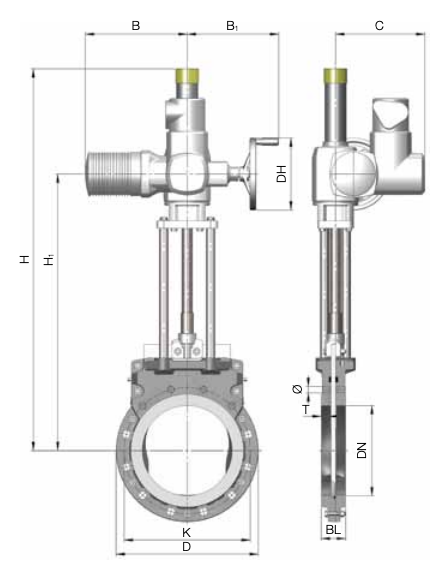

| DN/YD | Artikelnummer | Ø (mm) | Antal bultar | B (mm) | B1 (mm) | BL (mm) | C (mm) | D (mm) | DH (mm) | H (mm) | H1 (mm) | K (mm) | Max bar | T (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 93 MFE200A200 | M20 | 8 | 265 | 249 | 60 | 238 | 340 | 160 | 876 | 666 | 295 | 9 | 18 | 53,00 |
| 350 | 93 MFE350A200 | M20 | 16 | 283 | 254 | 78 | 248 | 505 | 200 | 1352 | 970 | 460 | 4 | 18 | 144,00 |
| 400 | 93 MFE400A200 | M24 | 16 | 283 | 254 | 102 | 248 | 565 | 200 | 1435 | 1053 | 515 | 4 | 24 | 192,00 |
| 600 | 93 MFE600A200 | M27 | 20 | 389 | 336 | 154 | 286 | 780 | 315 | 2044 | 1438 | 725 | 4 | 32 | 432,00 |
| 700 | 93 MFE700A200 | M27 | 24 | 389 | 339 | 165 | 286 | 895 | 400 | 2341 | 1635 | 840 | 4 | 41 | 710,00 |
| 1000 | 93 MFE1000 | M33 | 28 | 513 | 409 | 216 | 411 | 1230 | 400 | 3347 | 2385 | 1160 | 4 | 48 | 1840,00 |
