VNC

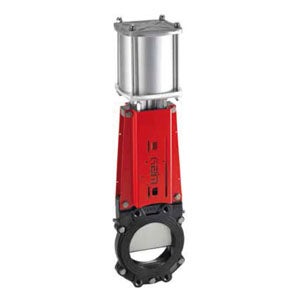

VNC Skjutspjällventil

Tillverkare:

WEY Sistag

Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.

  • DN RSK/art.nr
    50

    93 VNC050A200
    65

    93 VNC065A200
    80

    93 VNC080A200
    100

    93 VNC100A200
    125

    93 VNC125A200
    150

    93 VNC150A200
    200

    93 VNC200A200
    250

    93 VNC250A200
  • DN RSK/art.nr
    300

    93 VNC300A200
    350

    93 VNC350A200
    400

    93 VNC400A200
Till kontakt

Produktbeskrivning

Ventilen DN 50–400 är en standardkonstruktion med pneumatisk cylinder och har ett reglertryck på 6–8 bar. Huset och ventilöverdelen är epoxipulverbelagt. Flänsborrningen följer PN 10/16 enligt EN 1092 och ISO 7005, och bygglängden är i enlighet med EN 558-1 / ISO 5752 serie 20. Det nominella trycket är 10 bar för DN 50–200, 6 bar för DN 250–300 samt 4 bar för DN 350–400.

DN Artikelnummer Ø (mm) A (mm) Antal bultar BL (mm) D (mm) G (mm) H (mm) K (mm) Max bar T (mm) Z (mm) Vikt (kg)
50 93 VNC050A200 M16 140 4 43 165 ISO 228-G¼ 407 125 10 17 100 8,00
65 93 VNC065A200 M16 140 4 46 185 ISO 228-G¼ 429 145 10 17 100 9,00
80 93 VNC080A200 M16 140 8 46 200 ISO 228-G¼ 462 160 10 17 100 10,00
100 93 VNC100A200 M16 140 8 52 220 ISO 228-G¼ 535 180 8 20 100 13,00
125 93 VNC125A200 M16 140 8 56 250 ISO 228-G¼ 601 210 6 22 100 16,00
150 93 VNC150A200 M20 180 8 56 285 ISO 228-G¼ 698 240 10 21 160 26,00
200 93 VNC200A200 M20 180 8 60 340 ISO 228-G¼ 828 295 8 23 160 32,00
250 93 VNC250A200 M20 220 12 68 395 ISO 228-G¼ 987 350 6 19 200 46,00
300 93 VNC300A200 M20 220 12 78 445 ISO 228-G¼ 1114 400 5 23 200 78,00
350 93 VNC350A200 M20 270 16 78 505 ISO 228-G½ 1329 460 4 20 250 108,00
400 93 VNC400A200 M24 270 16 102 565 ISO 228-G½ 1461 515 4 28 250 134,00
