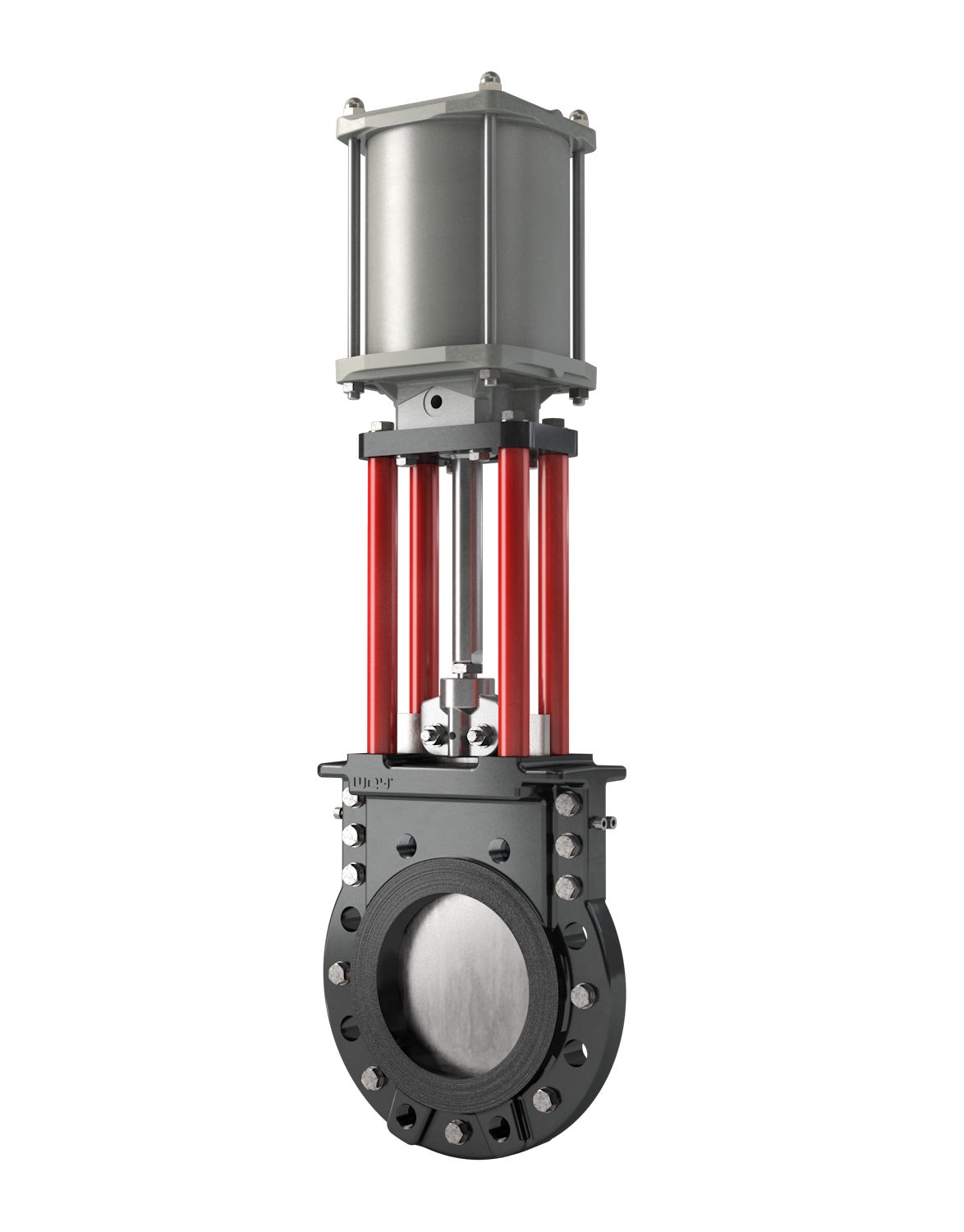

MGC Skjutspjällventil
Tillverkare:
WEY Sistag
Ventilhusets geometri initierar spolning för att förhindra ansamling i sätesområdet. Ompackningsbar under tryck. Knivliknande blad skär av resterande partiklar vid stängning.
-
DN RSK/art.nr 350 93 MGC350B200
Produktbeskrivning
Ventilen DN 50–600 är en standardkonstruktion med epoxipulverbelagd yta för effektivt korrosionsskydd. Flänsborrningen följer PN 10/16 enligt EN 1092 och ISO 7005, och bygglängden är i enlighet med EN 558-1 / ISO 5752 del 20. Det nominella trycket är PN 10 bar och arbetstrycket framgår av tabellens kolumn AT. Ventilen är testad enligt EN 12266-1, klass A.

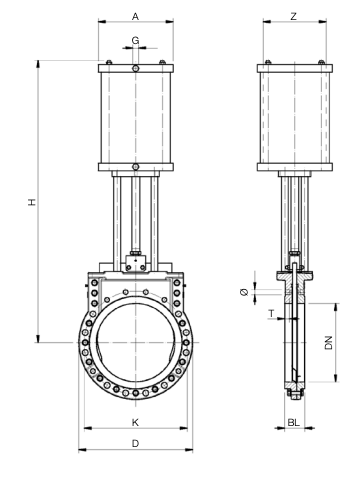

| DN | Artikelnummer | Ø (mm) | A (mm) | Antal bultar | BL (mm) | D (mm) | G (mm) | H (mm) | K (mm) | Max bar | T (mm) | Z (mm) | Vikt (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 350 | 93 MGC350B200 | M20 | 320 | 16 | 78 | 520 | ISO 228-G½ | 1388 | 460 | 10 | 16 | 300 | 156,00 |
