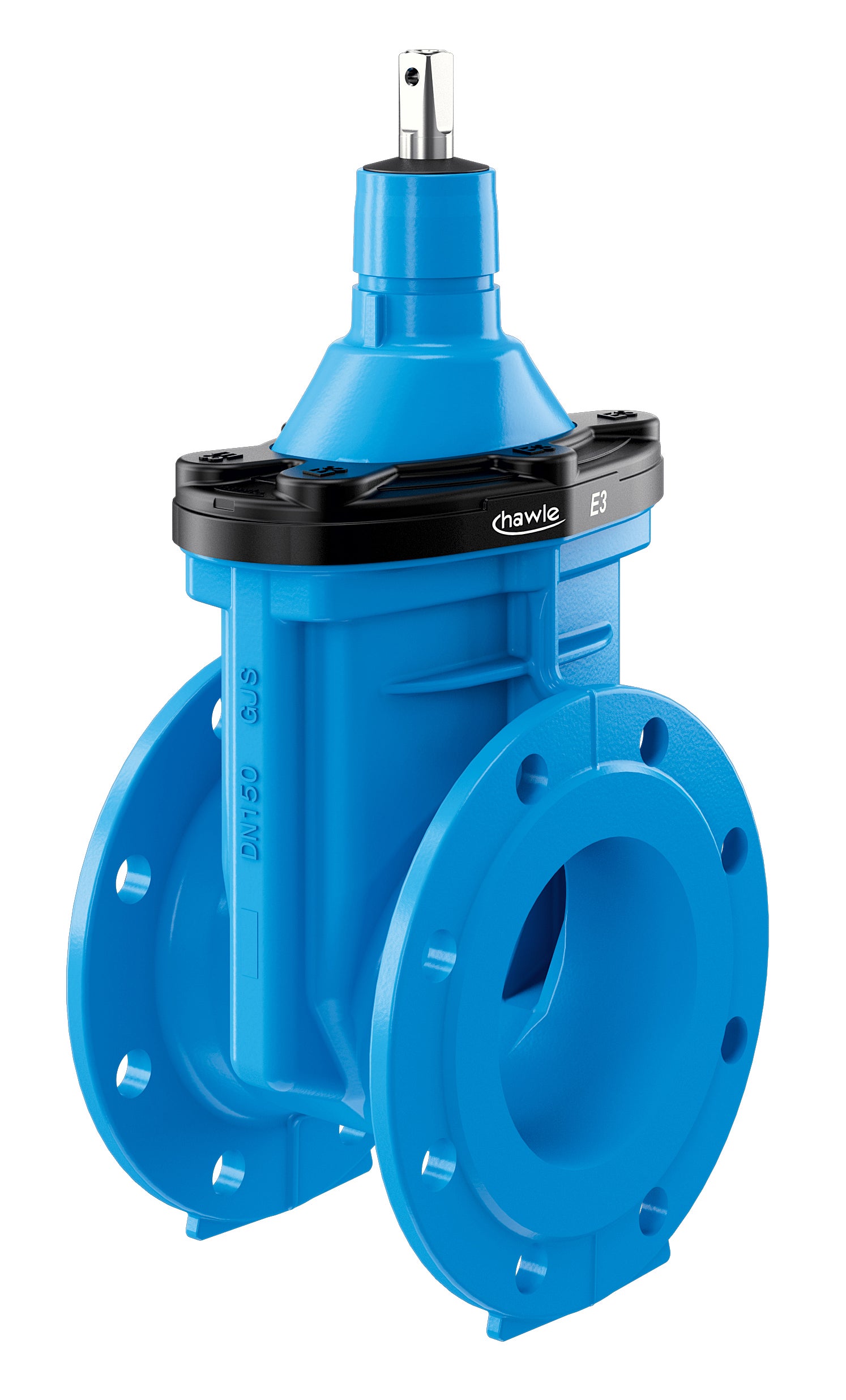

4000 E3 Slussventil av segjärn med flänsar

Tillverkare:

Hawle

Mjuktätande slussventil med fullt genomlopp och mycket låg manöverkraft tack vare glidskivor och kullager i spindeln. Korrosionsskyddad med epoxibeläggning ≥250 μm. Robust konstruktion med skyddsring mot transportskador. Spindel i duplexstål, kägelmutter med lång gänga för höga moment. Enkel att utrusta med ställdon eller lägesindikator. O-ringar i överdelen utbytbara under tryck.

DN	RSK/art.nr
50	4296526
65	4296527
80	4296528
100	4296529
125	4296530
150	4296531
200	4296532
250	4296533

DN	RSK/art.nr
300	4296534
350	4296535
400	4296536
500	4296537
600	4296538

Till kontakt

Byggvarubedömd produkt - Id: 148428, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.

Ladda ned

Produktbeskrivning

Slussventil Nr. 4000E3 är en mjuktätande flänsventil med slätt, fullt genomlopp och låg manöverkraft – anpassad för användning inom vatten- och avloppssystem. Ventilen är tillverkad i segjärn enligt EN-GJS-400-15 och epoxibehandlad med en tjocklek på minst 250 µm enligt RAL-GZ 662, vilket ger ett starkt och långvarigt skydd mot korrosion.

Spindeln är tillverkad i slipat duplexstål med låg friktion och har en dubbelförankrad bajonettkoppling till ventilöverdelen. Glidskivor och kullager minimerar friktion och möjliggör smidig manövrering även efter lång drift. Kägeln är helöverdragen med vulkaniserat elastomer och kopplad till kägelmutter med lång gänga för att klara höga moment.

Ventilen är 100 % lämpad för nedgrävning och kan enkelt anpassas för montering av ställdon eller lägesindikator. För DN 250–DN 400 krävs endast att centerflänsen avlägsnas. O-ringar och tätningar i överdelen är utbytbara under drifttryck upp till DN 400. Den är även anpassad för rengöring med rens-pig och är tillgänglig i specialutföranden såsom för havsvatten, med kuggväxel, eller ställdon.

Flänsanslutning enligt EN 1092-2, kort bygglängd enligt EN 558-1 GR 14.

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring

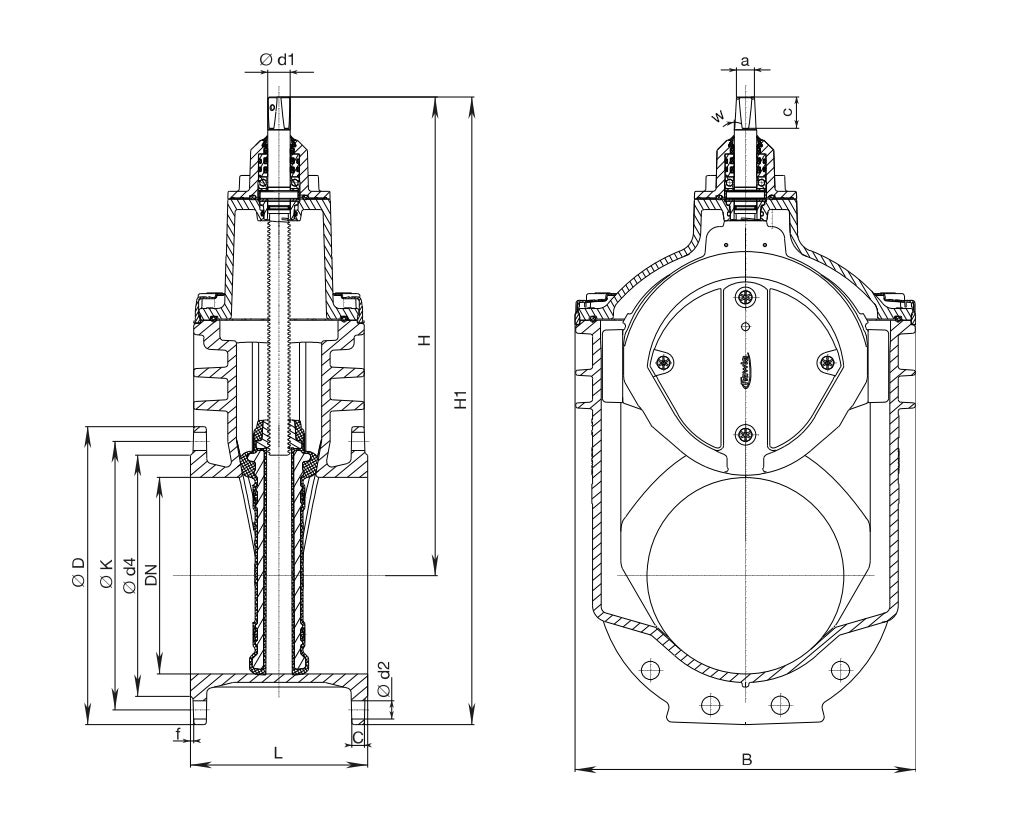

DN	PN	Artikelnummer	Antal bultar	B (mm)	Bultar gänga	Bultar Ød2	Ød4 (mm)	f (mm)	Flänsar C (mm)	Flänsar ØD (mm)	Flänsar ØK (mm)	Spindel a (mm)	Spindel c (mm)	Spindel w°	Spindel Ød1 (mm)	Ventil H (mm)	Ventil H1 (mm)	Ventil L (mm)	Vikt (kg)
50	16	4296526	4	143	M 16	19	-	-	19	165	125	14,8	29,2	3°	20,5	234	316,5	150	9,86
65	16	4296527	4	180	M 16	19	-	-	19	185	145	17,3	33,8	3°	24,0	305	397,5	170	15,20
80	16	4296528	8	180	M 16	19	-	-	19	200	160	17,3	33,8	3°	24,0	312,5	412,5	180	16,20
100	16	4296529	8	212	M 16	19	-	-	19	220	180	19,3	37,2	3°	24,0	343	453	190	20,50
125	16	4296530	8	289	M 16	19	-	-	19	250	210	19,3	34,9	3°	26,0	421	546	200	33,00
150	16	4296531	8	289	M 20	23	-	-	19	285	240	19,3	34,9	3°	26,0	433	576	210	37,50
200	16	4296532	8	356	M 20	23	-	-	20	340	295	24,3	47,3	3°	30,0	541	711	230	60,60
250	16	4296533	12	432	M 20	28	319	3	22	400	350	27,3	48,0	3°	34,0	649	849	250	98,40
300	16	4296534	12	518	M 20	28	367	4	24,5	455	400	27,3	48,0	3°	34,0	731	959	270	151,00
350	16	4296535	16	604	M 24	28	427	4	26,5	520	470	27,3	48,0	3°	34,0	816	1076	290	205,50
400	16	4296536	16	687	M 27	31	477	4	28	580	525	32,3	55,0	3°	44,0	925	1215	310	265,40
500	16	4296537	20	800	M 30	34	582	4	31,5	715	650	36,3	66,0	-	50,0	1149	1507	350	476,00
600	16	4296538	20	944	M 33	37	720	5	36	840	770	36,3	66,0	-	50,0	1306	1726	390	686,00
