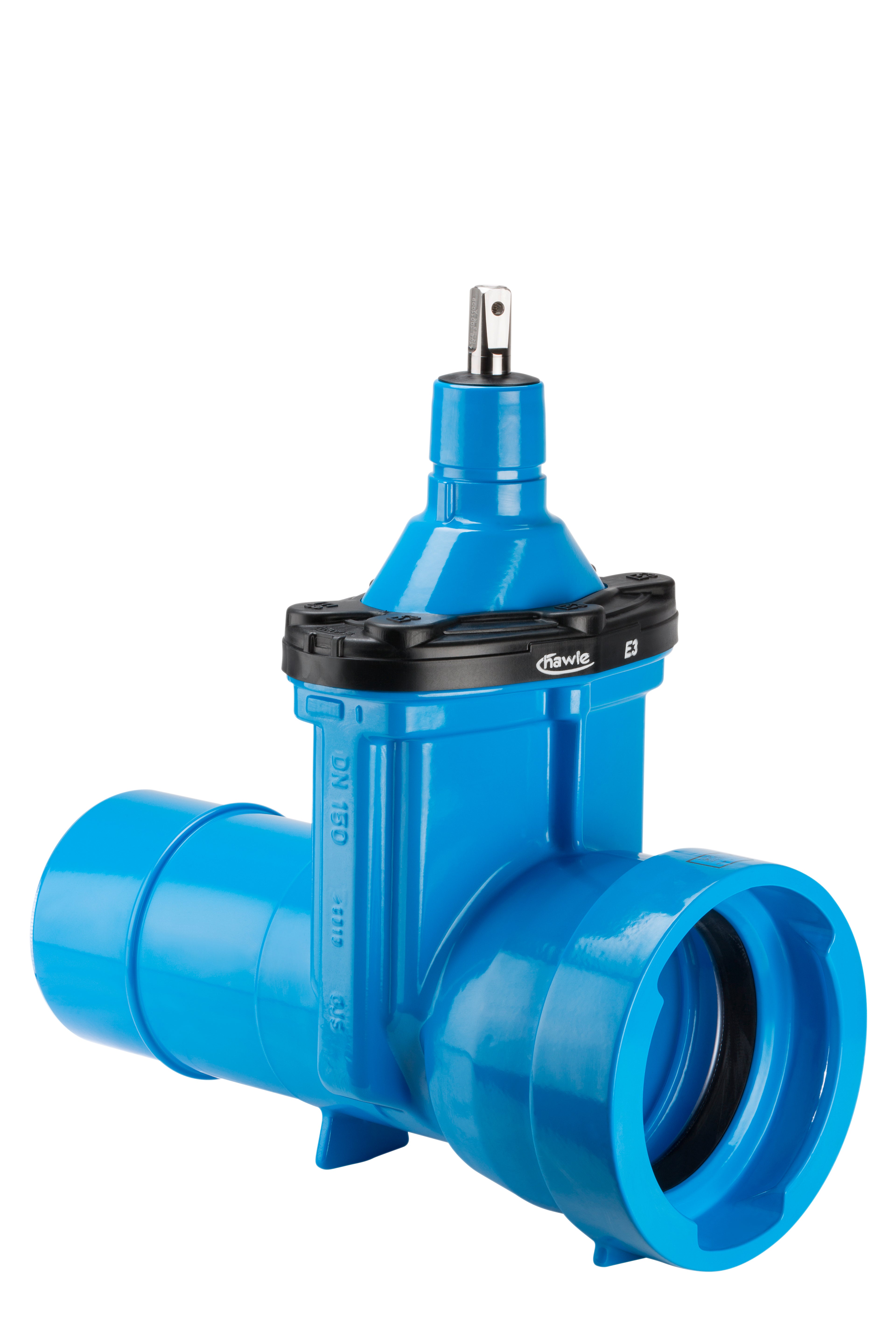

4027 E3 Slussventil av segjärn med VRS-vulst

Tillverkare:

Hawle

Slussventil med en VRS. För dragfast anslutning till segjärnsrör. EPDM-tätning, Duplex-spindel, låg friktion, utbytbara tätningar under tryck. Helt epoxyskyddad enligt RAL-GZ 662. För nedgrävning och manövrering med garnityr eller ställdon.

DN/YD	RSK/art.nr
80/98	4296585
100/118	4296586
150/170	4296587
200/222	4296588
250/274	4296589
300/326	4296590
400/429	4296062

Till kontakt

Byggvarubedömd produkt - Id: 158895, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.

Ladda ned

Produktbeskrivning

Nr. 4027E3 är en högkvalitativ slussventil i Hawles E3-serie med en VRS, vilket möjliggör flexibel installation i segjärnsrörsystem eller rör med VRS-anslutningar. Ventilen kan göras dragfast med hjälp av VRS alla låsningssystem.

Ventilen är konstruerad för lång livslängd i krävande miljöer. Den har ett fritt, rakt genomlopp för lågt tryckfall och låga flödesförluster. Kägla i segjärn är helöverdragen med vulkaniserat EPDM-gummi och sitter vibrationsdämpat i kägelmutter för säker funktion.

Duplex-spindel och glidringar i POM-material minimerar friktion och ger lågt manövreringsmoment. En dubbel bajonettkoppling på O-ringshållaren ger en tät, servicevänlig konstruktion, och tätningarna kan bytas under tryck.

Ytbehandling enligt RAL-GZ 662 med ≥250 μm epoxypulver garanterar högt korrosionsskydd. Ventilen är fullt anpassad för nedgrävning och förberedd för manövrering med garnityr, lägesindikator eller elmanöver.

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring

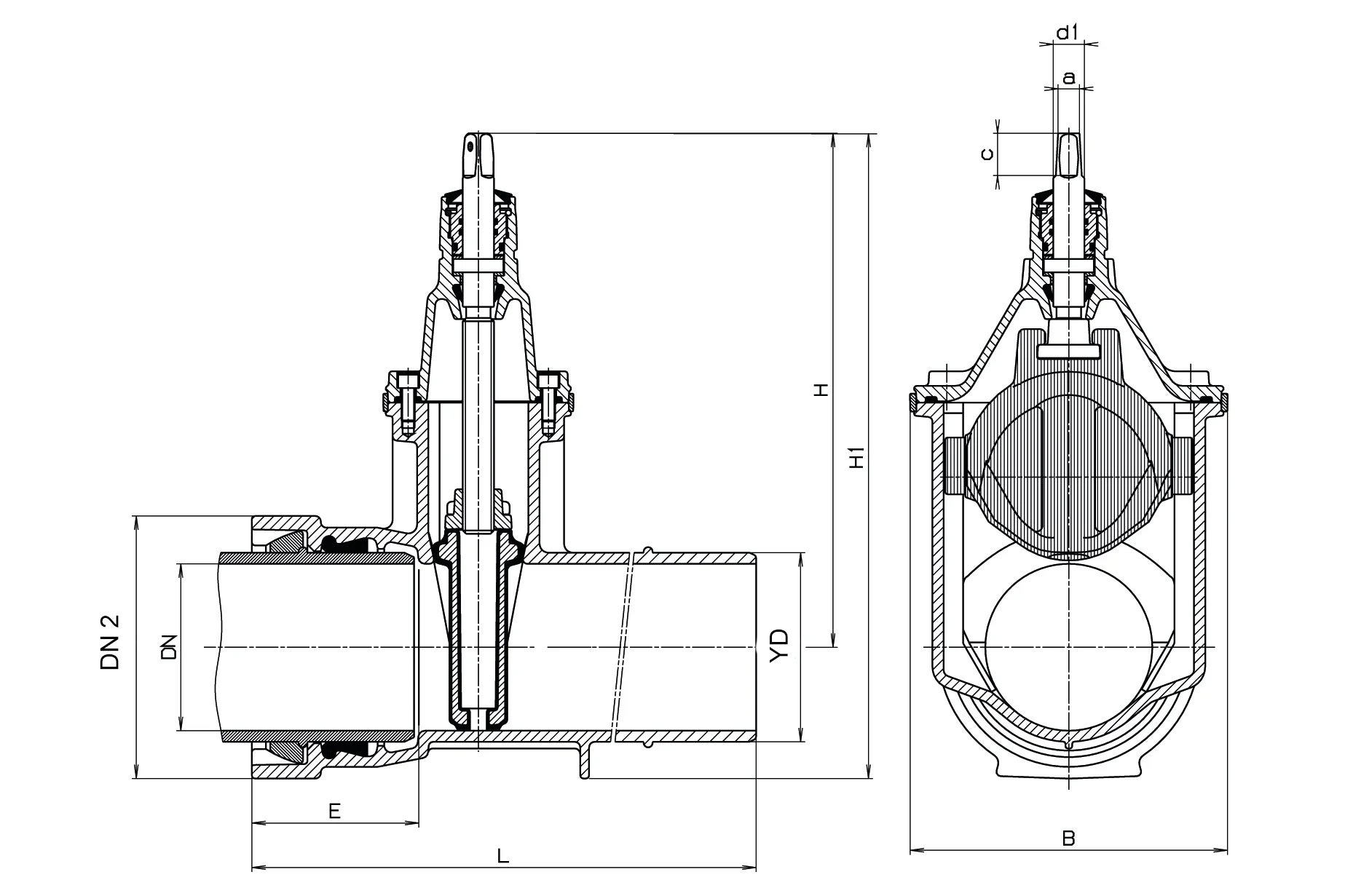

DN/YD	PN	Artikelnummer	B (mm)	DN2 (mm)	e (mm)	Spindel a (mm)	Spindel c (mm)	Spindel Ød1 (mm)	Ventil H (mm)	Ventil H1 (mm)	Ventil L (mm)	Vikt (kg)
80/98	16	4296585	180	156	127	17,3	33,8	24,0	313	391	422	20,00
100/118	16	4296586	213	178	135	19,3	37,2	24,0	343	432	440	24,20
150/170	16	4296587	285	208	143	19,3	34,9	44,5	433	551	513	44,50
200/222	16	4296588	357	235	150	24,3	47,3	30,0	541	689	535	72,40
250/274	16	4296589	432	295	160	27,3	48,0	36,0	649	827	577	115,50
300/326	16	4296590	518	356	165	27,3	48,0	36,0	731	938	638	166,40
400/429	16	4296062	687	414	170	55,0	48,0	44,0	933	1196	765	295,00
