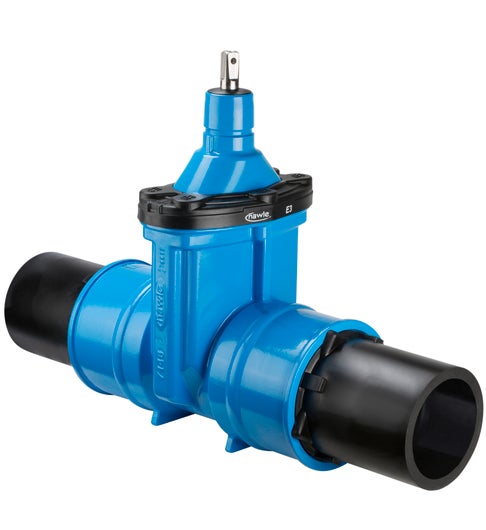

4051 E3 Slussventil av segjärn med PE-ändar, SDR 17

Tillverkare:

Hawle

Mjuktätande slussventil med PE-ändar i SDR17 för svetsning mot PE-rör enligt EN 12201. Helt dragsäker lösning med dubbla tätningar och stödhylsa i varje ände. Låg friktion tack vare glidskivor och kullager i spindelhalsen. Spindel i slipat duplexstål. Epoxibehandlad med skikttjocklek ≥250 μm för långvarigt korrosionsskydd. Förberedd för ställdon eller lägesindikator.

DN/YD	RSK/art.nr
50/63	4296570
65/75	4296571
80/90	4296572
100/110	4296573
100/125	4296574
125/140	4296575
150/160	4296576
150/180	4296577

DN/YD	RSK/art.nr
200/200	4296578
200/225	4296579

Till kontakt

Byggvarubedömd produkt - Id: 158771, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.

Ladda ned

Produktbeskrivning

Slussventil Nr. 4051E3 är en mjuktätande ventil med slätt, fullt genomlopp och fabriksmonterade PE-ändar i SDR17. Den är avsedd för svetsning mot PE-rör enligt EN 12201 och DIN 8074 och passar både stum- och elektrosvetsning. Ventilen är 100 % dragsäker – varje PE-ände är tätad med dubbla O-ringar och stödhylsa, för att säkerställa hög prestanda under tryck.

Ventilhus och överdel är tillverkade i segjärn EN-GJS-400-15, epoxibelagda enligt RAL-GZ 662 med en minsta skikttjocklek på 250 μm. Käglan är helöverdragen med vulkaniserat elastomer och kopplad till en överdimensionerad kägelmutter med lång gänga, vilket klarar mycket höga stängningsmoment.

Spindeln är tillverkad i slipat duplexstål som minimerar friktion och möjliggör smidig manövrering även efter lång drift. Den dubbla bajonettkopplingen mellan spindel och överdel gör att tätningar i ventilens övre del kan bytas under tryck.

Ventilen är anpassad för nedgrävning och tål rengöring med rens-pigar. Den är förberedd för ställdon eller lägesindikator – för dimensioner upp till DN 200 monteras dessa direkt på ventilens standardöverdel.

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring

DN/YD	PN	Artikelnummer	B (mm)	L1 (mm)	L2 (mm)	Spindel a (mm)	Spindel c (mm)	Spindel Ød1 (mm)	Ventil H (mm)	Ventil H1 (mm)	Vikt (kg)
50/63	10	4296570	143	280	648	14,8	29,2	20,5	234	283	10,00
65/75	10	4296571	180	295	657	17,3	33,8	24,0	305	361	17,00
80/90	10	4296572	180	310	668	17,3	33,8	24,0	313	377	19,00
100/110	10	4296573	213	340	710	19,3	37,2	24,0	343	419	26,00
100/125	10	4296574	213	395	761	19,3	37,2	24,0	343	428	30,00
125/140	10	4296575	285	390	756	19,3	34,9	26,0	421	513	32,50
150/160	10	4296576	285	430	796	19,3	34,9	26,0	433	536	50,00
150/180	10	4296577	285	458	814	19,3	34,9	26,0	433	548	57,00
200/200	10	4296578	357	514	900	24,3	48,0	30,0	541	679	85,00
200/225	10	4296579	357	514	900	24,3	48,0	30,0	541	679	87,00
