4050 E3 Slussventil av segjärn med PE-ändar, SDR 11

Tillverkare:

Hawle

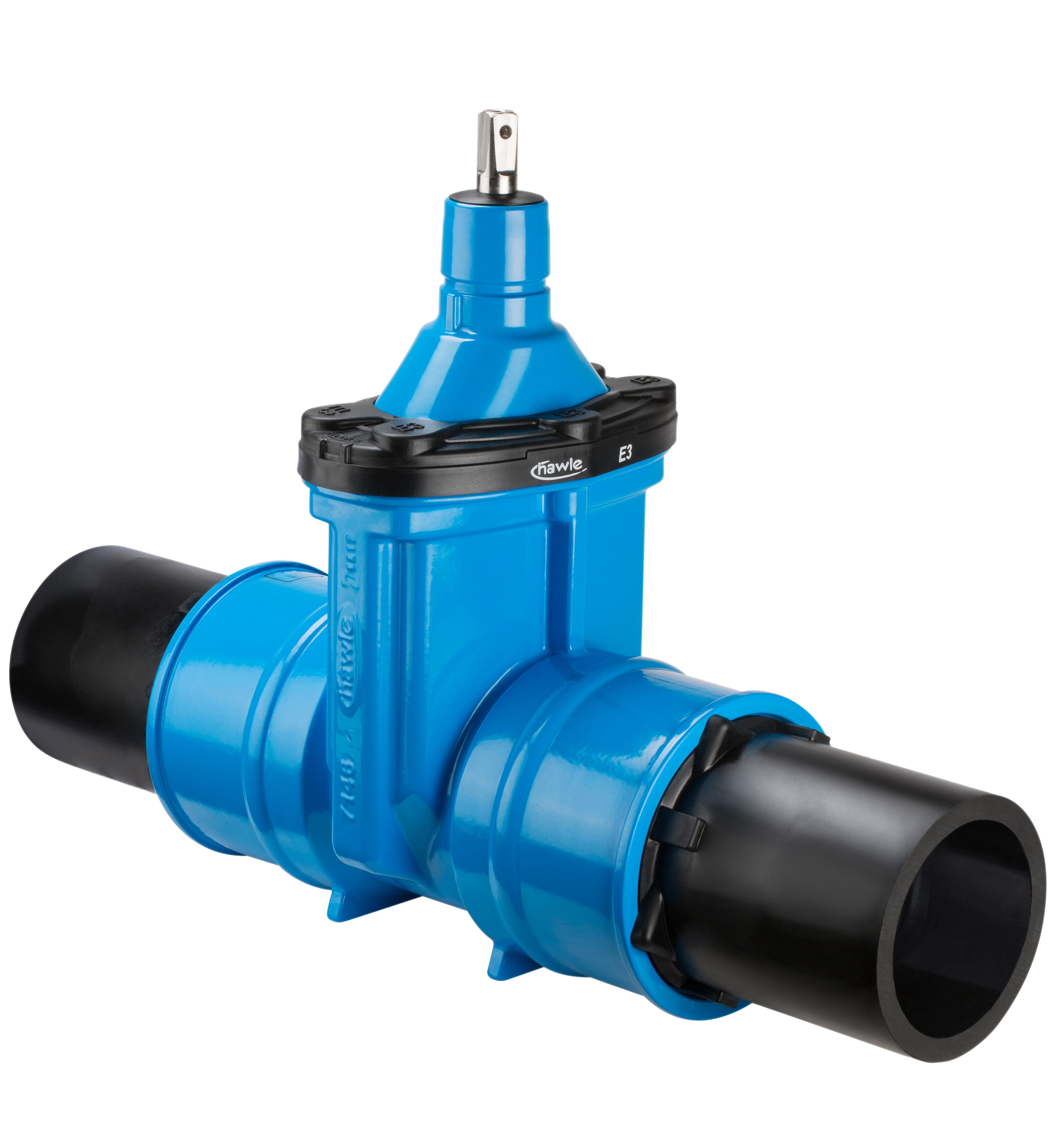

Mjuktätande slussventil med fabriksmonterade PE-ändar i SDR11, anpassad för svetsning mot PE-rör enligt EN 12201. Ventilen är helgjuten i segjärn och epoxibelagd ≥250 μm, med dubbla tätringar och stödhylsa för säker tätning. Låg friktion tack vare kullager, glidskivor och slipad duplexspindel. Helt dragsäker och förberedd för montering av ställdon eller lägesindikator.

DN/YD	RSK/art.nr
50/63	4296555
65/75	4296556
80/90	4296557
100/110	4296558
100/125	4296559
125/140	4296560
150/160	4296561
150/180	4296562

DN/YD	RSK/art.nr
200/200	4296563
200/225	4296564

Till kontakt

Byggvarubedömd produkt - Id: 158771, Produkten har fått bedömningen "Accepteras" av Byggvarubedömningen.

Ladda ned

Produktbeskrivning

Slussventil Nr. 4050E3 är en mjuktätande ventil med fullt genomlopp och fabriksmonterade PE-ändar i SDR11, avsedd för svetsning till PE-rör enligt EN 12201 och DIN 8074. Den är 100 % dragsäker och levereras med skyddslock i båda ändar. Ventilhus och överdel är tillverkade i segjärn EN-GJS-400-15, epoxibehandlade enligt RAL-GZ 662 med en skikttjocklek på minst 250 µm för långvarigt korrosionsskydd.

Käglan är helöverdragen med vulkaniserat elastomer och fast förankrad i en kraftig kägelmutter med lång gänga, vilket möjliggör höga manövreringsmoment. Spindeln är tillverkad i slipat duplexstål med låg friktion. Glidskivor och en optimerad styrning i POM-material ger mycket lätt manövrering och minimerad slitage.

Ventilens dubbla bajonettkoppling mellan spindel och överdel skapar en skyddad och helgjuten konstruktion där O-ringar och tätningar enkelt kan bytas ut under drifttryck. Ventilen är fullt lämpad för nedgrävning och tål rengöring med rens-pig. Den är också förberedd för eftermontering av ställdon eller lägesindikator.

Material

Hus / överdel / centrerfläns

Segjärn EN-GJS-400-15 enligt EN 1563. Epoxipulverlackerad invändigt och utvändigt enligt EN 14901 och DIN 3476-1 med hänsyn till RAL-GZ 662 kvalitets- och provningskrav. Skikttjocklek minst 250 µm. Porfrihet gnistprov minst 3000 V. Vidhäftning minst 16 N/mm².

Kägla

Segjärn EN-GJS-400-15. Flexibel kägelmutter och fullt förbunden med käglan via helt vulkaniserad elastomer enligt EN 681-1. I DN50 är käglan utförd i mässing CuZn21Si3P

Kägelguide / glidskivor / centreringsring

POM

Kägelmutter

Mässing CuZn21Si3P. Gänglängd på kägelmutter större än 1,2 gånger spindeldiametern.

Spindel

Duplex rostfri stålspindel med rullad gänga och planvalsad friktionsreducerad yta. Icke stigande spindel av duplex rostfritt stål 1.4162 (PREN värde cirka 26). Spindeln polerad i området för O-ringstätning.

O‑ringshållare

O-ringshållare

Mässing CuZn40Pb2. Dubbel bajonettkoppling DN 50 till DN 200

O-ringar / överdelspackning / centrerflänspackning / läpptätningar / avtorkarring

EPDM-elastomer enligt EN 681-1.

Täcklock / kantskyddsring

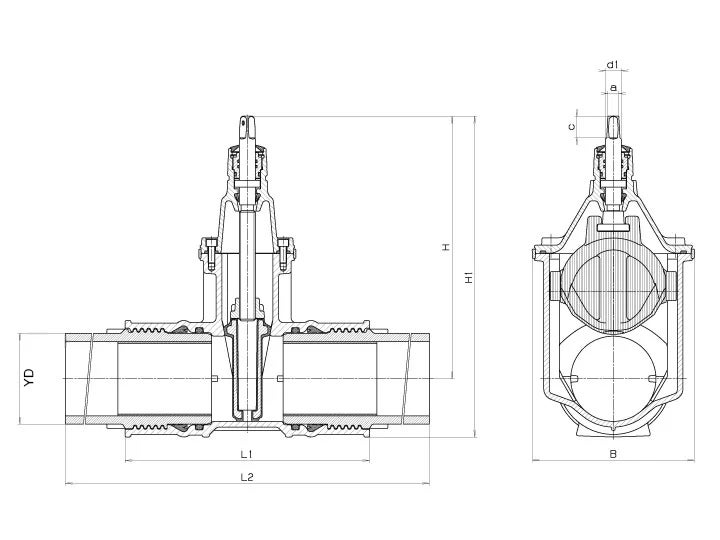

DN/YD	PN	Artikelnummer	B (mm)	L1 (mm)	L2 (mm)	Spindel a (mm)	Spindel c (mm)	Spindel Ød1 (mm)	Ventil H (mm)	Ventil H1 (mm)	Vikt (kg)
50/63	16	4296555	143	280	648	14,8	29,2	20,5	234	283	10,50
65/75	16	4296556	180	295	657	17,3	33,8	24,0	305	361	17,00
80/90	16	4296557	180	310	668	17,3	33,8	24,0	313	377	18,50
100/110	16	4296558	213	340	710	19,3	37,2	24,0	343	419	26,00
100/125	16	4296559	213	395	761	19,3	37,2	24,0	343	428	30,00
125/140	16	4296560	285	390	756	19,3	34,9	26,0	421	513	32,00
150/160	16	4296561	285	430	796	19,3	34,9	26,0	433	536	50,00
150/180	16	4296562	285	458	814	19,3	34,9	26,0	433	548	57,50
200/200	16	4296563	357	514	900	24,3	48,0	30,0	541	679	87,60
200/225	16	4296564	357	514	900	24,3	48,0	30,0	541	679	89,60
