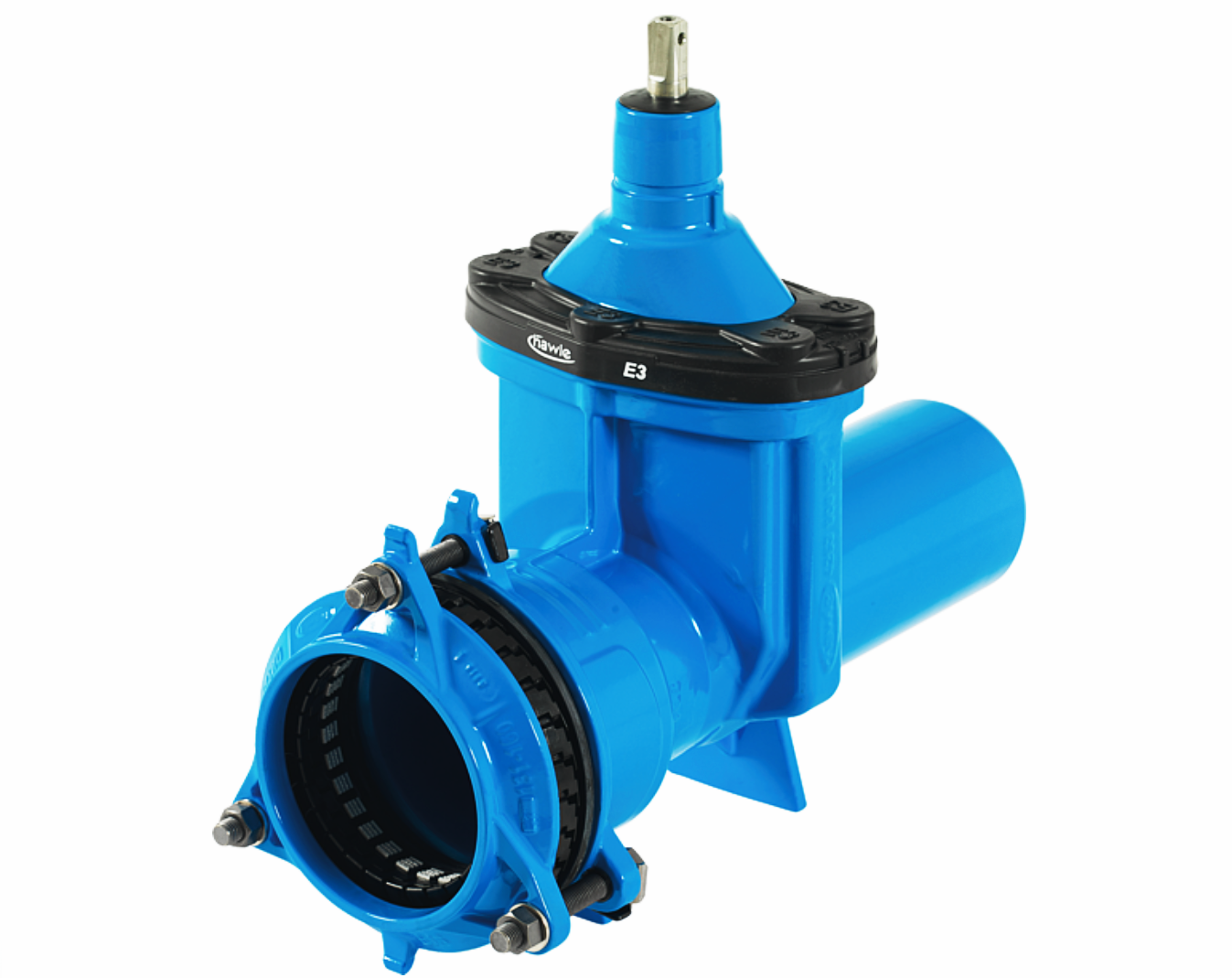

4251 E3 Slussventil med Synoflex / spikända

Tillverkare:

Hawle

Slussventil nr4251E3 är en ventil kombinerad med spikände och integrerad Synoflex muff. Passar alla rörtyper inklusive PE, PVC, segjärn och stål. Utrustad med beprövad E3-teknologi och epoxibeläggning ≥250 μm. Spindel i duplexstål, kägla i elastomeröverdraget segjärn. Hög flexibilitet för alla typer av rörkopplingar.

DN / ø D	RSK/art.nr
100/104-132	4296601
125/131-160	4296602
150/155-192	4296603
200/198-230	4296604

Till kontakt

Produktbeskrivning

Slussventil nr4251E3 är en ventil kombinerad med spikände och integrerad Synoflex muff. Den dragsäkra muffen är godkänd för alla vanliga rörmaterial såsom PE, PVC, segjärn och stål.

Ventilen bygger på den beprövade E3-teknologin med slätt genomlopp och mycket låg manöverkraft tack vare glidskivor och kullager i spindeln. Spindeln är tillverkad i polerat duplexstål och har en dubbelförankrad bajonettkoppling till ventilöverdelen. Ventilens kägla är helöverdragen med elastomer för säker tätning och dämpning av vibrationer vid manövrering. Ventilhuset är tillverkat i segjärn och epoxibelagt invändigt och utvändigt enligt RAL-GZ 662 med minst 250 μm skikttjocklek.

Synoflex-muffen möjliggör snabb och säker installation. För PE-rör krävs alltid stödhylsa. Draghållfastheten är inte garanterad vid användning med fibercementrör. Ventilen är förberedd för installation av spindelförlängare och manöverdon och kan kombineras med Belos teleskopiska garnityr.

Material

Hus

Nodulärt segjärn EN-GJS-400 (GGG 40). EWS-beläggning enligt GSK RAL-GZ 662. Skikttjocklek minst 250 µm

Tätningar

EPDM

SYNOFLEX-ring

POM

Bultar

Livstidssmorda. Med antirotationslås i rostfritt stål (INOX).

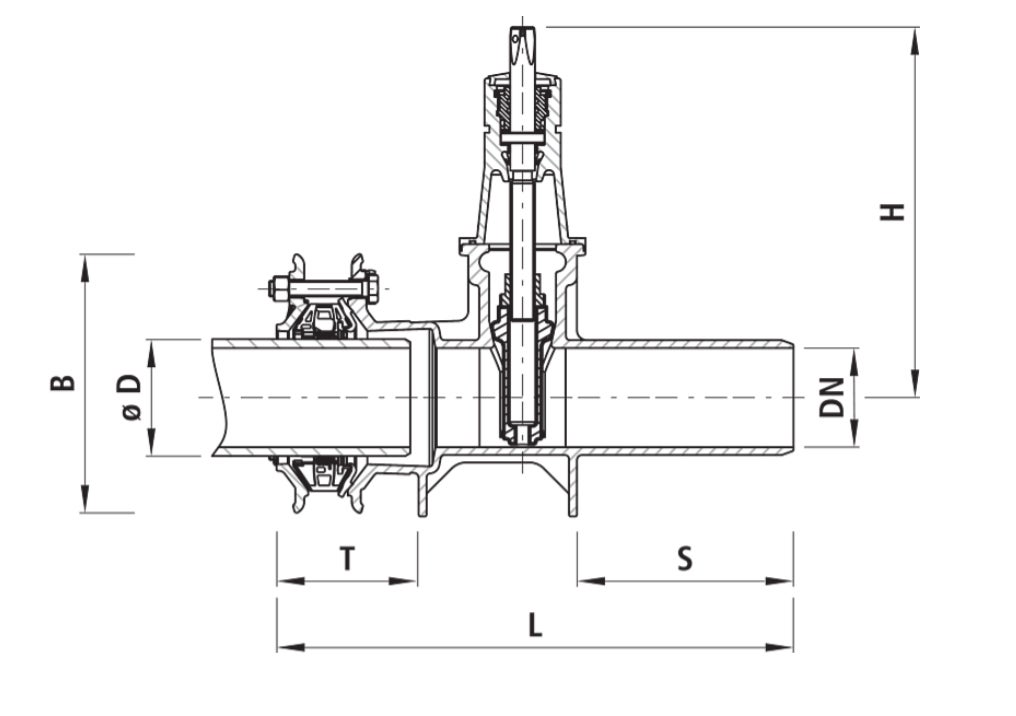

DN / ø D	PN	Artikelnummer	B (mm)	S (mm)	T (mm)	Ventil H (mm)	Ventil L (mm)	Vikt (kg)
100/104-132	16	4296601	260	220	119-136	343	550	27,00
125/131-160	16	4296602	290	230	143-161	421	636	44,00
150/155-192	16	4296603	350	235	126-143	433	580	49,00
200/198-230	16	4296604	405	405	143-161	541	680	80,00
