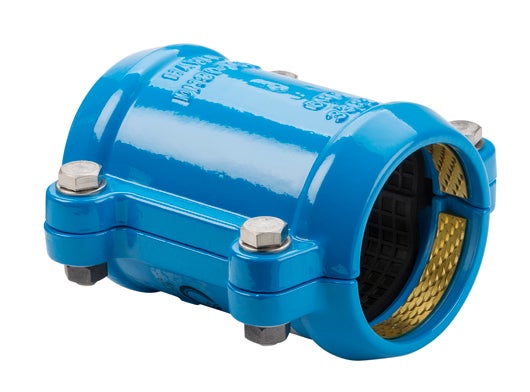

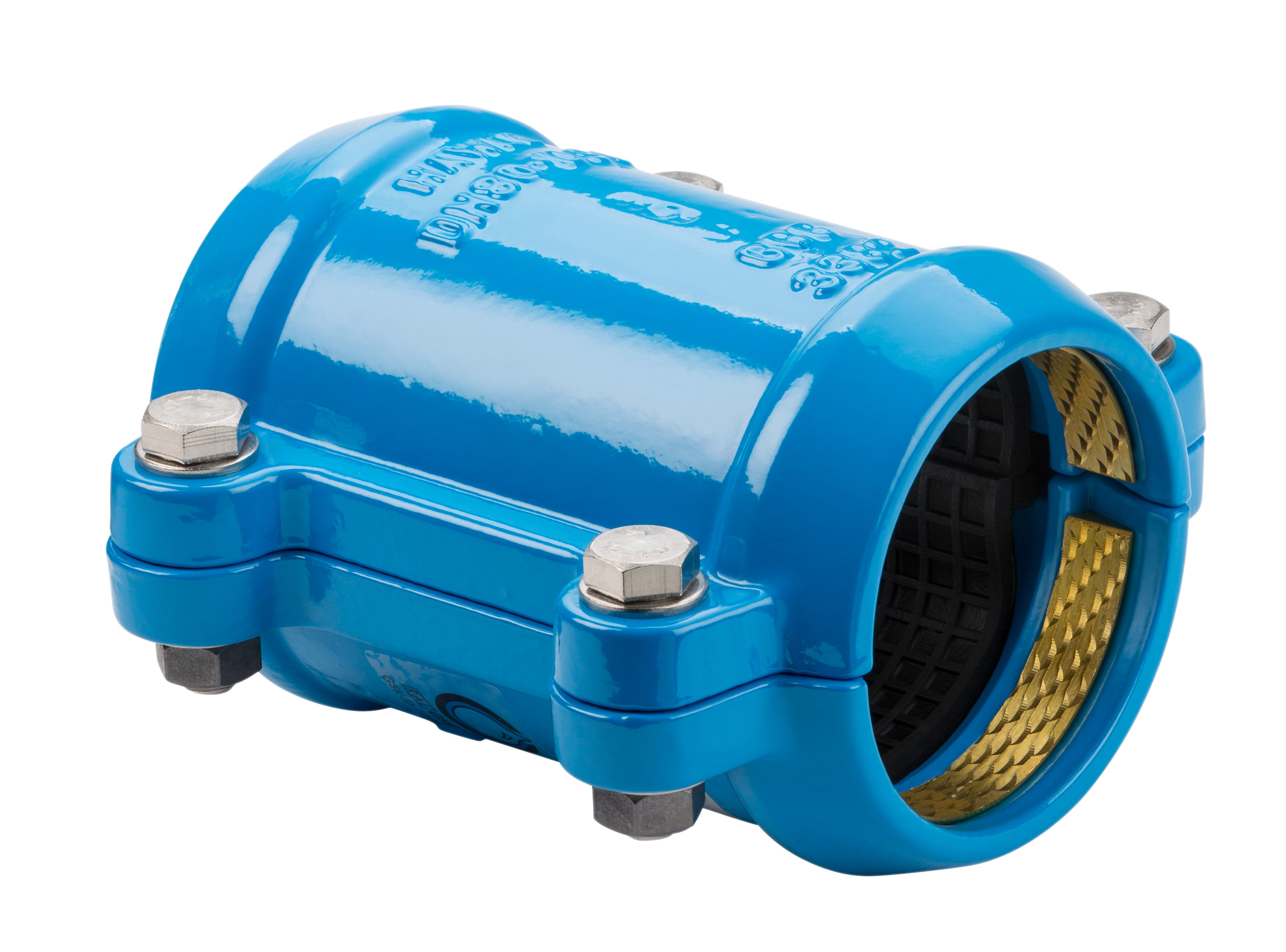

9245 Skarvkoppling

Tillverkare:

Hawle

Skarvkoppling Nr. 9245. Kan användas som skarvkoppling eller reparationskoppling. Dragsäker på PE- och PVC-rör utan stödhylsa för SDR 11 och 17. Montage utan momentnyckel.

  • DN/YD RSK/art.nr
    50

    9245 3000
    65

    9245 3700
    80

    9245 3900
    100

    9245 4200
    125

    9245 4700
    150

    9245 4900

    9245 5300

    9245 5600
  • DN/YD RSK/art.nr

    9245 4500
Till kontakt

Produktbeskrivning

Skarvkoppling Nr. 9245 för PE-rör enligt EN 12201/DIN 8074 och PVC-rör enligt EN ISO 1452-2. Dragsäker koppling för två spetsändar, även lämplig som reparationskoppling. Kan användas som övergång mellan PE- och PVC-rör.
Klämringens konstruktion förhindrar skador på röret — fasning av röret krävs ej. För tunnväggiga PE-rör (≤ SDR 17) rekommenderas stödhylsa.
Utförande: hus av segjärn med epoxipulverlackering, klämring av mässing, bultar i rostfritt stål och tätning i elastomer. Montage sker utan behov av momentnyckel.
Finns i dimensioner Ø 50–225 mm. Arbetstryck PN 10.

DN/YD Artikelnummer Bultmaterial Max temperatur Vikt (kg)
50 9245 3000 Rostfritt stål 40 3,40
65 9245 3700 Rostfritt stål 40 3,51
80 9245 3900 Rostfritt stål 40 4,51
100 9245 4200 Rostfritt stål 40 5,35
125 9245 4700 Rostfritt stål 40 7,30
150 9245 4900 Rostfritt stål 40 10,50
- 9245 5300 - - -
- 9245 5600 - - -
- 9245 4500 - - -
