9894

9894 Golvstativ HAWAK

Tillverkare:

Hawle

Golvstativ HAWAK 9894/9895 för ergonomisk ovanjord manövrering av avstängningsventiler. Utförande med handratt och lägesindikator (9894) eller för elektriskt ställdon (9895). Robust konstruktion i rostfritt stål. Lämplig för installation i mark, brunnar och ventilkammare.

  • Utförande RSK/art.nr
    300

    9894 100067
Till kontakt

Produktbeskrivning

Golvstativ HAWAK, modeller 9894 och 9895, är avsett för ergonomisk och säker ovanjord manövrering av avstängningsventiler som är installerade under mark, i ventilkammare eller brunnar. Genom att flytta manöverpunkten till en lättåtkomlig nivå förbättras arbetsmiljön och underlättas drift och service av ventilinstallationen.

Stativet har ett ståndarrör och anslutande flänsar i rostfritt stål, vilket ger utmärkt korrosionsbeständighet och lång livslängd även i fuktiga och aggressiva miljöer. Basflänsen för fixering mot fundament är i dimension DN65 och borrad enligt EN 1092, vilket gör det enkelt att installera stativet på betongfundament eller motsvarande konstruktion.

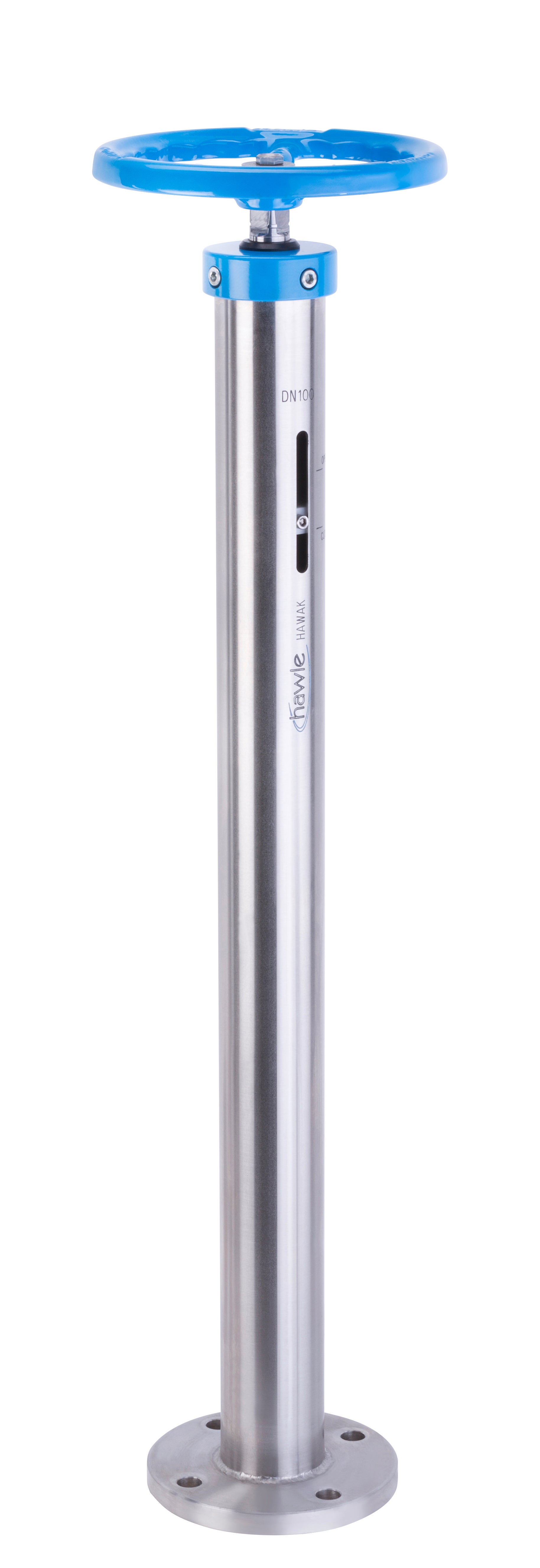

Modell 9894 är utförd för manuell manövrering och levereras med handratt och visuell lägesindikator. Lägesindikatorn möjliggör en enkel och tydlig kontroll av ventilens aktuella position. Den förlängda innerröret av galvaniserat stål är teleskopiskt och ger en flexibel anslutning mot ventilens spindelförlängare. Detta gör det enkelt att anpassa längden vid installation, då kapningen av fyrkantsstången kan tillåtas viss tolerans. Spindeln är tillverkad av rostfritt stål och lagras i POM-lager för smidig gång. En torkarring av elastomer förhindrar att smuts och fukt tränger in i stativet. Konstruktionen är underhållsfri.

Modell 9895 är anpassad för elektriskt ställdon och har en anslutningsfläns enligt EN ISO 5210 / DIN 3210, vilket möjliggör montage av de vanligaste typerna av elektriska ställdon. Detta gör stativet mycket väl lämpat för automationslösningar där ventiler manövreras via fjärrstyrning eller styrsystem. Exempelvis kan stativet utrustas med AUMA-don eller motsvarande.

Golvstativ HAWAK 9894/9895 är kompatibelt med ventiler i dimensioner från DN 50 upp till DN 600. Modell 9894 täcker dimensionerna DN 50 till DN 400 medan modell 9895 kan användas från DN 50 till DN 600. Konstruktionen ger hög driftsäkerhet och är enkel att anpassa vid installation.

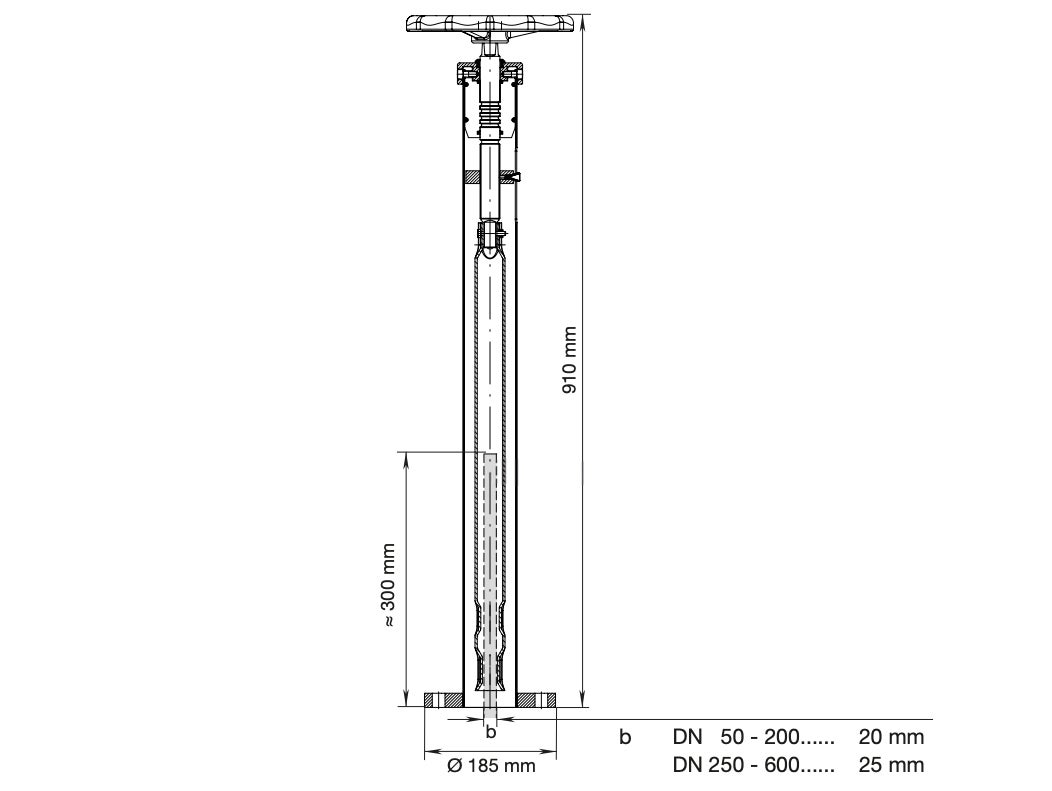

Stativet installeras med en standardhöjd på cirka 910 mm och en fotdiameter på cirka 185 mm. Tjockleken på anslutningsplåten varierar beroende på ventilens dimension: 20 mm för DN 50–200 och 25 mm för DN 250–600.

Golvstativ HAWAK är ett beprövat och pålitligt val för alla typer av ventilinstallationer där ergonomi, säkerhet och enkel åtkomst prioriteras. Systemet används med fördel i kommunala vattenverk, fjärrvärmeanläggningar, industriprocesser och kraftverk.

Utförande Artikelnummer Vikt (kg)
300 9894 100067 18,00
